单片机开发装置

单片计算机以其体积小、功能强等优点赢得了无线电爱好者的青睐。但市场上的单片机开发装置价格昂贵，令人却步。这里就介绍一种易于制作、价格适宜的单片机开发装置。

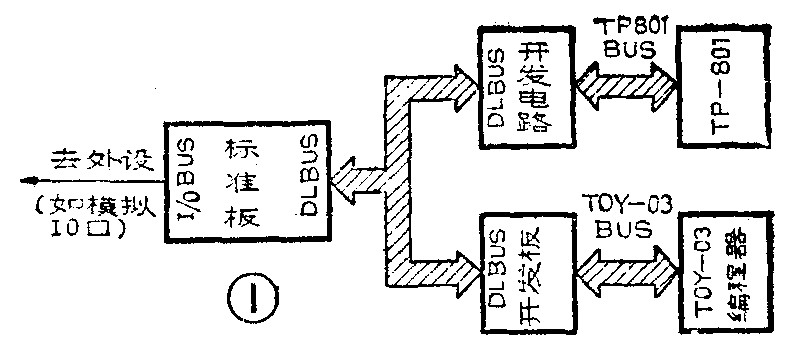

整个开发装置如图1所示，为方便读者开发，图中给出了两套开发装置，一套是用TP－801单板机开发单片机的装置，另一套开发装置是为没有TP－801单板机的读者设计的手动开发装置。单片机安装在标准板上，待开发完毕，标准板脱开开发装置成为独立的控制系统。

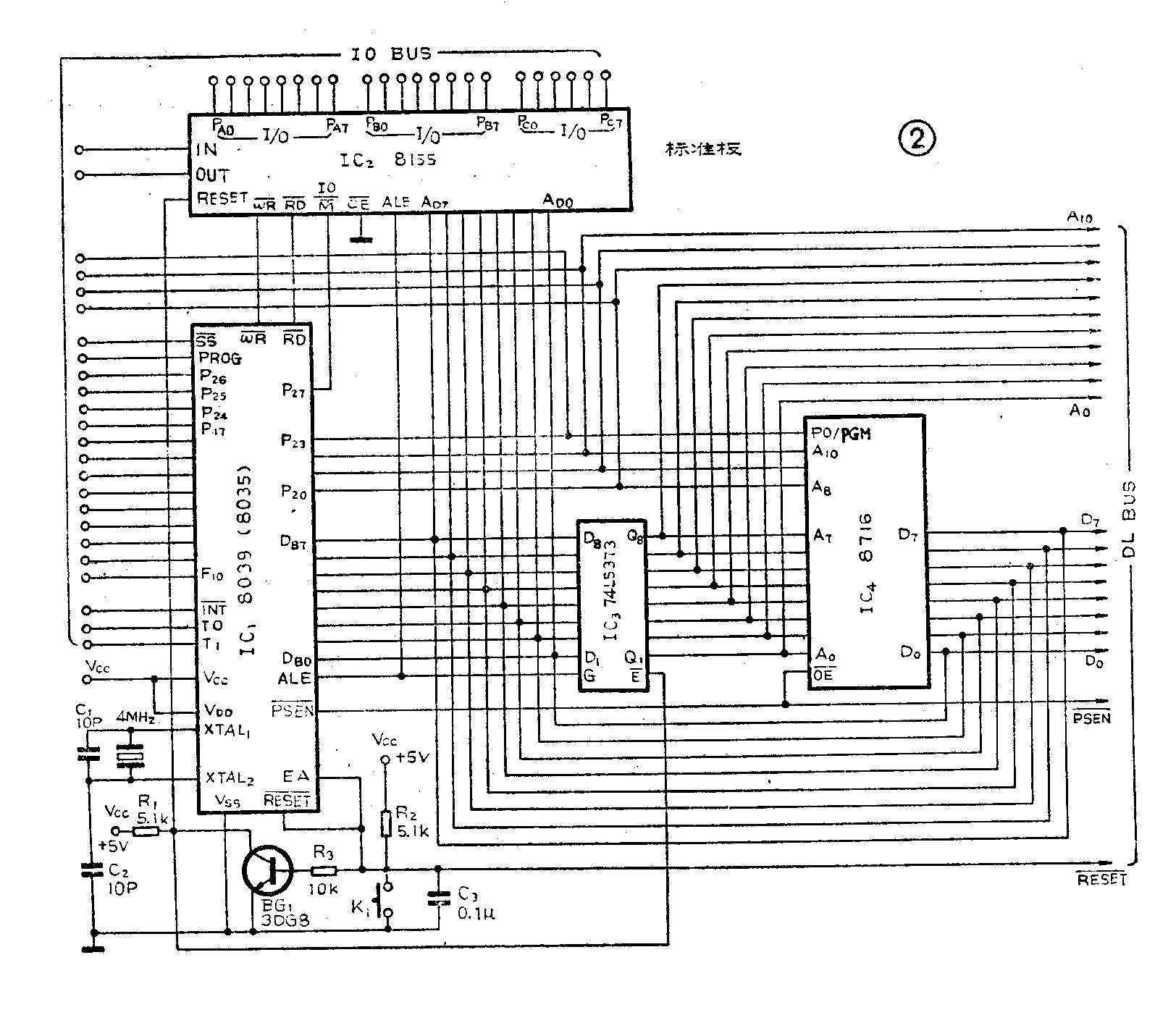

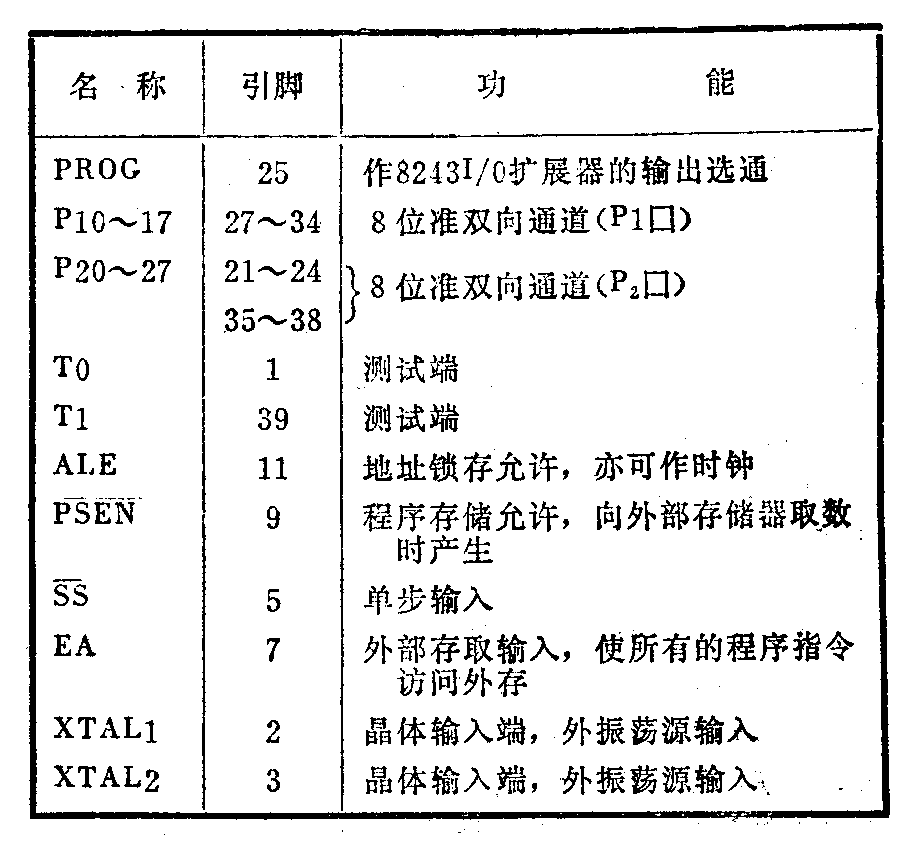

标准板线路见图2。单片机8039（8035）内部含有CPU、RAM、ROM、I／O口和定时／计数器，拥有96条指令，其部分引脚见下表。

8155是含有RAM、I／O口和定时／计数器的扩展芯片。标准板上还带有用作程序存储器的ROM2716和八D锁存器74LS373。

单片机的数据线（D\(_{0}\)～D7）和地址线（A\(_{0}\)7）分时拥有总线D\(_{B}\)0～DB7：ALE在每个指令周期产生一次上可用作时钟），在ALE正半周时，IC\(_{3}\)打开通道，DB0～D\(_{B7}\)及P20～P\(_{22}\)形成地址信息A0\(_{1}\)0并暂时锁存于IC3中，准备用来选择ROM2716存储单元；在ALE负半周时，IC\(_{3}\)关断，总线DB0～D\(_{B1}\)为数据线占有，2716在P23和PSEN—均为低电平时选通并送出数据。8155用来扩展接口，通过软件设定其I/O口工作状态。

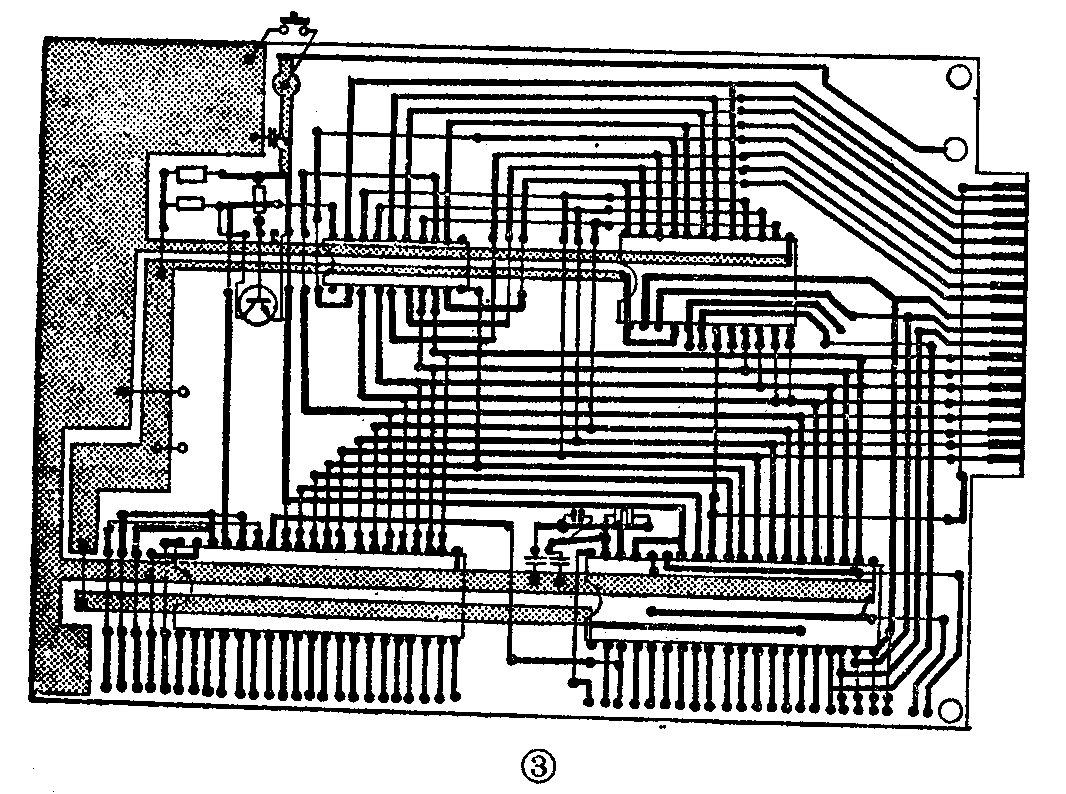

标准板的印刷电路板见图3（1∶1）。

TP－801单板机能给开发单片机的工作提供方便，开发步骤是：①在单板机上调试控制程序；②让单片机执行单板机RAM区中的控制程序；③将控制程序固化于ROM2716中，插入标准板。本开发装置包括TP－801单板机和开发电路。

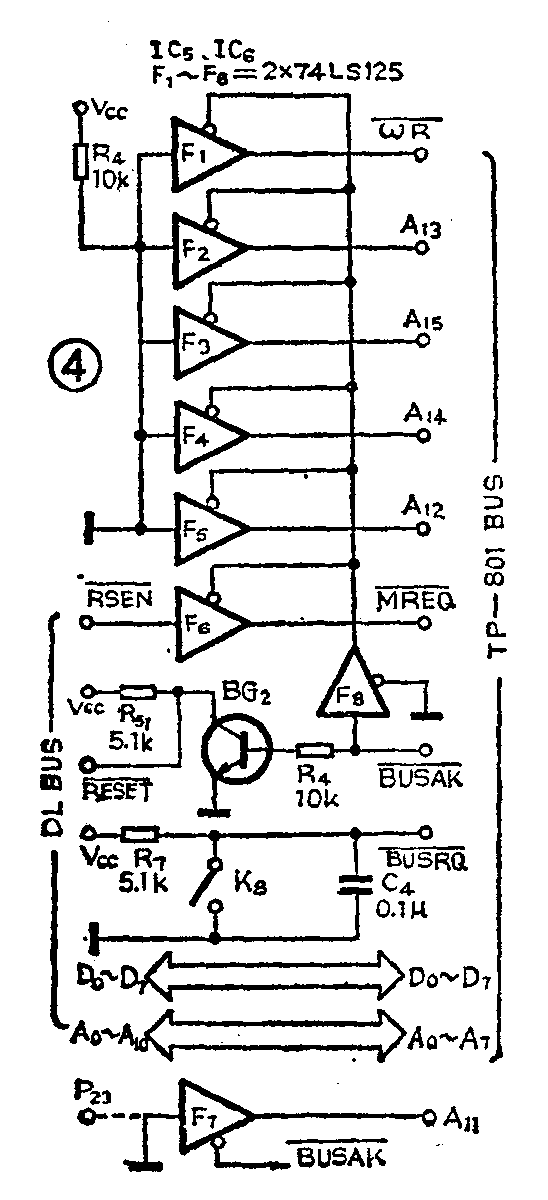

开发电路如图4所示。当K\(_{B}\)断开时，BUSRQ—为高电平，单板机对此信号响应BUSAK—为高电平，此电平封堵住三态门F1～F\(_{8}\)，切断标准标DL BUS到TP－801BUS的通道，并通过BG2产生的低电平使标准极复位。这时三总线处于TP－801的管理之下，TP－801可以调试控制程序。当K\(_{B}\)接通时，BUSRQ—为低电平，TP－801的CPU让出总线，并且应答BUSAK—为低电平，此电平使三态门F1～F\(_{8}\)打开，BG2使DLBUS的RESET为高电平，故单片机接管TP－801的三总线。此时A\(_{15}\)11分别为“0 0 100”，这样A\(_{15}\)0决定的TP－801的地址就在2000～2700H之间（H表示十六进制数），标准板只有A\(_{1}\)00地址线，故地址只在0000～0700H2k之间，如觉2k不够，可将F\(_{7}\)输入接地端改接标准板IOBOS的P23，使其有4k空间。这样单片机可以运行TP－801RAM区中的控制程序。应当说明的是在K\(_{B}\)接通前就应把ROM2716从单片机上拔下。

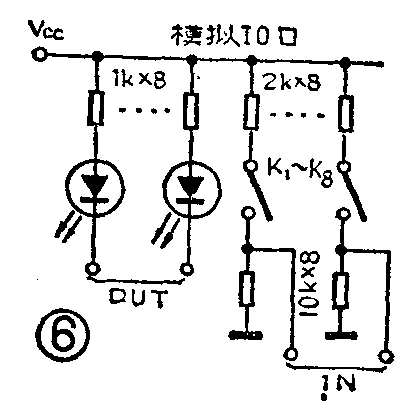

为便于观察单片机操作结果，应自装一块模拟I／O口见图6。把模拟I／O口接入IO BUS中的一个I／O口上，对IO BUS中不用的INT—和SS—端应接高电平。如将模拟I／O口接单片机的P\(_{1}\)口（27～34脚），打开KB，将下面程序键入TP－801，并进行调试。调试完毕后，将KB接通，单片机

接管总线并执行TP－801RAM区中的控制程序，模拟I／O口8只发光管的发光顺序是：灭亮灭亮灭亮灭亮，这说明运行正常。再将I／O口接单片机的P\(_{2}\)口或8155的各口，检查运行是否正常。以上步骤完成后，用TP－801将控制程序写入ROM2716。

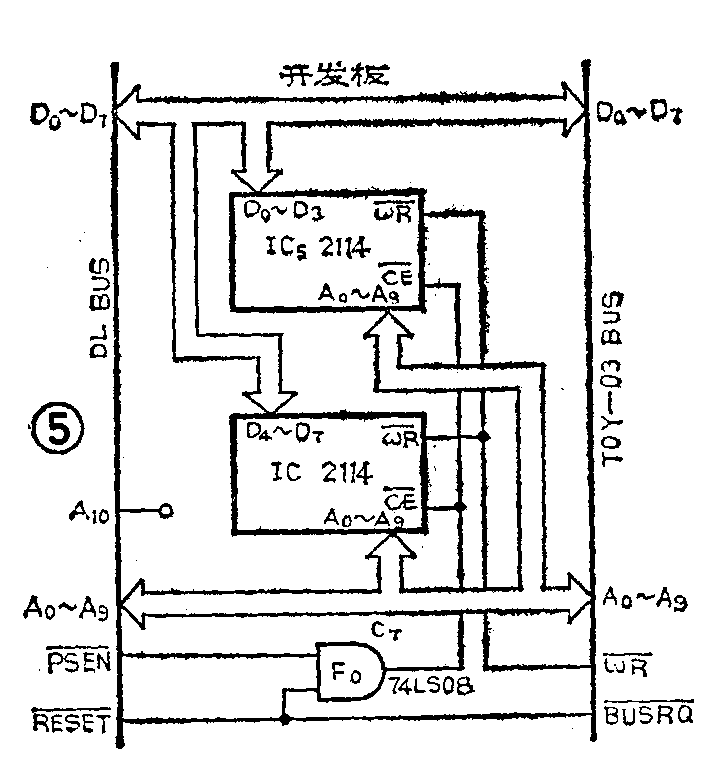

没有TP－801单板机的读者也能开发单片机，所用的开发装置包括开发板和手动编程器，见图5。手动编程器的详细说明刊登在本刊1987年第一期《业余自制微机系统》一文中。

把手动编程器TOY－03、开发板、模拟I/O口和标准板连接起来，其中手动编程器的总线开关K\(_{1}\)0的输出端接开发板的BUS RQ—，BUSAK—也接K10输出端，K\(_{1}\)0接“总线开”或“总线关”就决定了是由标准板还是由手动编程器来占据总线。TOY－03的WE—（RAM）接开发板的WB—，控制开发板上2114的读写。由于单片机的地址信息和数据信息分时占有DB0\(_{7}\)，因此开发板为2114E-端在单片机运行时必须接单片机的存储器选通PSEN—端 （2716拔下）。又因为标准板和TOY－03都要分时管理开发板，因此又加入F0与门，使2114的CE—端在RESET—或PSEN—之一为低时有效，2114工作。调试时，先将K\(_{1}\)0置“总线关”，手动编程器拥有开发板管理权，对2114写入上述程序（与TOY－03对TOY－01的2114编程完全一样）。(周东进 周高进)
