扫描实时频谱显示器的改进

🏠 首页 《无线电》杂志 1988年 🔗 第5期 🔗 第18页 分类:装置、试验、维护、修理问题 🔗 求实 🔗

本刊87年第7期中的“扫描式实时频谱显示器”一文。在实际应用时,有两个问题值得探讨和改进。

其一,该频谱显示器要求输入电平较高,约9v左右,只能接在扬声器两端。显示的电平高低会随着音量的调节而变化,以至音量小时点亮的灯过少(甚至完全熄灭),音量大时又容易“冲顶”(全部灯亮),对使用效果影响较大。

现在国外的高级音响设备,一般是将频谱显示器安装在图示均衡器和音量电位器之间。这样,无论音量大小,显示器的显示幅度是固定的。这样更有实用价值,其改进方法如下。

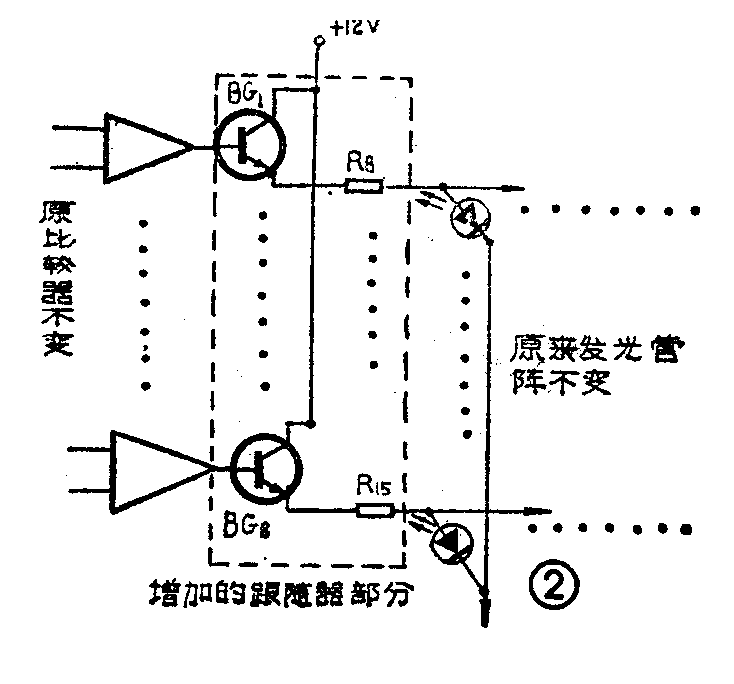

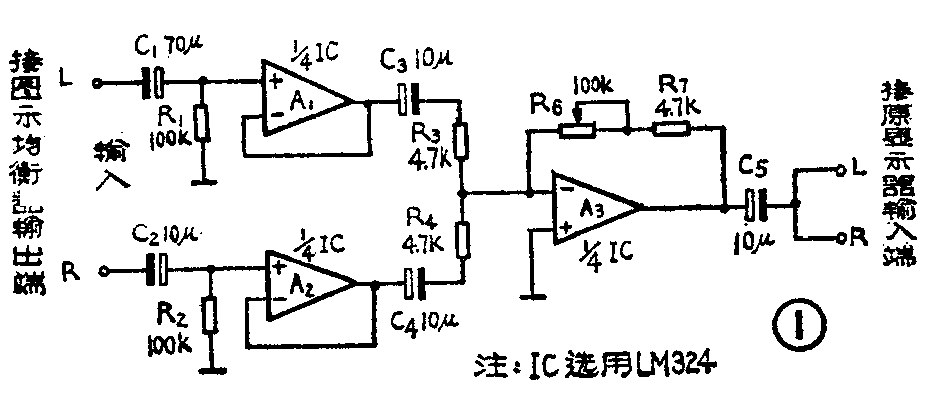

将图1所示的电路接在图示均衡器的输出端。这是一个前置放大器,A\(_{1}\)2是缓冲级,起到隔离显示器与放大器的作用。避免显示器闪烁时的脉冲干扰放大器,引入不必要的噪声。A\(_{3}\)是电压放大级,通过R6 调节增益。调节范围是0dB至13.5dB。增益最高时输入灵敏度为90mV。A\(_{1}\)2\(_{3}\)使用LM324四运算放大器的3/4即可。为了增加驱动电流,本人在比较器之后加了一级射极跟随器,如图2所示。使发光二极管亮度增加。电路中R8~R\(_{15}\)为限流电阻,读者可以根据实际情况进行调节。流过发光二极管的电流一般不要超过20mA,以免影响二极管寿命。BG1~BG\(_{8}\)可用hFE≥150的8050或9013晶体管,只要焊接无误即可使用。原电路经修改后更加美观实用。(求实)
