一台索尼SL—C30CH录象机放象时无图象无伴音（磁带上确实录有信号），荧光屏上是白光栅，无雪花干扰，扬声器内无杂音。走带正常，但在放象、快进、快倒时，LED数字显示屏上均显示为0∶00，即走带计数反应失灵。拨动录象机调试信号开关，能清楚地收到调试图象。

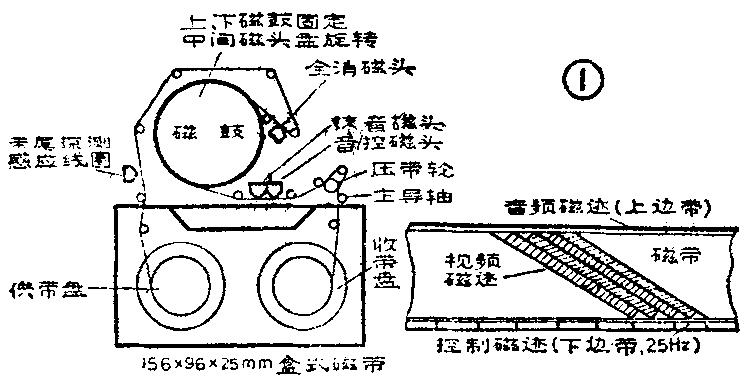

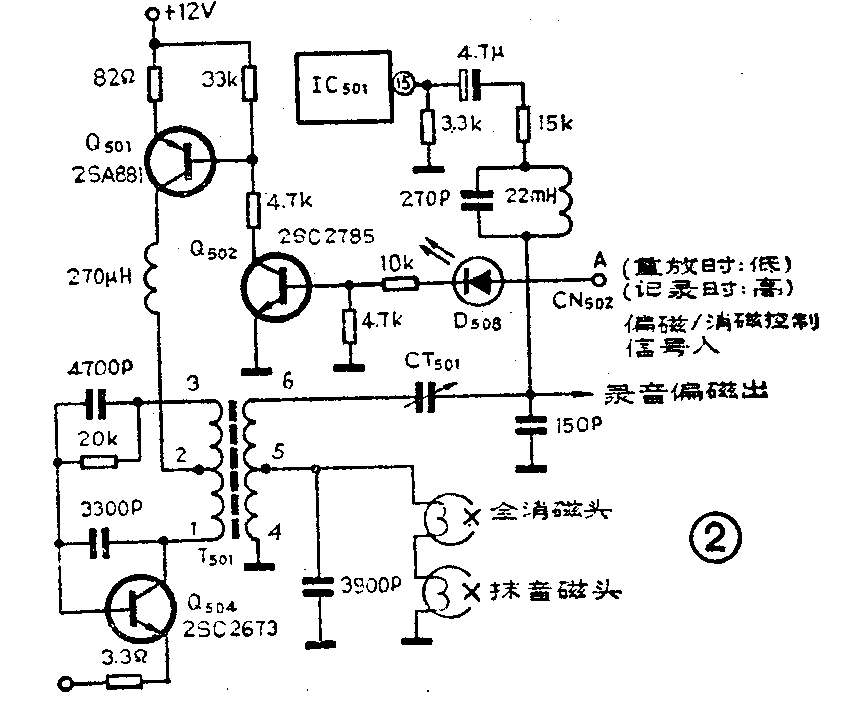

根据故障现象分析：走带正常，说明机械系统和整机电源电路基本正常，能收到调试信号，说明录象机的RF射频调制器工作正常。放象时，荧光屏上显示较干净的白光栅，有可能是录象机的视频通路有问题，扬声器中无一点声音，有可能是伴音通道有问题，LED数字显示屏无走带计数显示，有可能是计数电路有问题，但是这三部分电路同时出故障的可能性则很小，因此，为了进一步分析，再看看该机的走带方式，该机的走带结构如图1所示，从图1可以看出，全消磁头位于视频磁头、音消磁头和音频／控制磁头之前，因而从中又得到这样一个启示，当放象时，如果全消磁头错误地提供70kHz左右的超音频强消磁信号，磁带首先通过它时，必然将图象、伴音、控制磁迹以及磁带的本底噪声抹去，从而造成上述故障现象。用万用表交流电压档测量全消磁头次级线圈两端头，确有电压反映，说明上述推理是正确的。下面从全消磁头的工作状态入手，全消磁头与偏磁／消磁振荡及部分控制电路如图2所示，由图可见，CN\(_{5}\)02端是接收来自系统控制电路发出的放象/记录指令信号，该端指令信号的高与低决定了Q501、Q\(_{5}\)02的导通与截止，从而决定了Q504偏磁／消磁振荡器和全消磁头的工作状态，用万用表直流电压档测试，发现该机在放象时，Q\(_{5}\)02的基极电压为3V，CN502端的电压V\(_{A}\)为0V。VA为0V，说明指令信号为低电位，符合放象时的逻辑关系，即系统控制电路工作正常，而Q\(_{5}\)02的基极电压为3V，则说明Q502的集电极与基极之间有短路现象，取下管子用万用表kΩ档测量，发现Q\(_{5}\)02的cb结已击穿。从图2中可以看出，当Q502的cb结击穿后，导致Q\(_{5}\)01的基极电位下降，集电极电位上升，Q501的集电极电位上升又迫使Q\(_{5}\)04管工作，有超音频强消磁信号输出，从而使全消磁头错误地消磁，使录象机不能正常工作。在更换新的Q502管后，录象机的一切功能恢复正常。 (米德义)
