用久的彩色电视机经常会出现清晰度下降、图象模糊不清的故障。在彩色电视机中，直接影响清晰度的元件及电路有：显象管、高压整流电路及视放电路。当然，如果调谐器的微调旋钮调节不当或调谐器的频道转换开关及天线插座等也会造成图象模糊、清晰度下降的故障，但由于其检修方法比较简单，因此，这部分电路的检修方法在此就不作介绍，本文以松下（M11机芯）彩色电视机为例，重点介绍显象管、高压整流电路及视放电路的检修方法。
显象管及高压整流电路

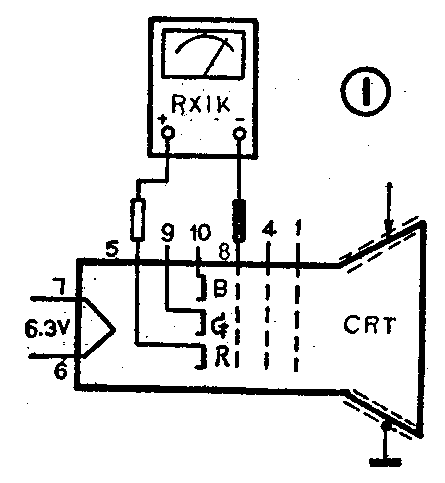

当出现图象模糊不清现象时，先看看无信号时荧光屏上的扫描线是否清晰，扫描线不清晰，说明显象管聚焦不良。显象管聚焦不良，一是显象管本身的问题，另一个是聚焦电压有问题。这时，先调节亮度旋钮。如果调节亮度旋钮，图象尺寸也明显地随之变化，则说明高压不稳，应检查行输出变压器内部的高压包和升压二极管是否不良。如果调节亮度旋钮，图象尺寸不随之变化，再检查聚焦电压，目前，彩色电视机多采用自会聚显象管，聚焦电压在4～6kV之间。调节聚焦电位器，如果该电压在4～6kV之间变化，则说明聚焦电压电路正常，如果该电压不变化（如电压很高或为零），则说明聚焦电压电路接触不良或断路。松下彩电的聚焦电路是安装在一体化行输出变压器的内部，无法修复，只能另装一个分压电路，从外部接线来代替。一般来说，分压电路的总阻值在几十兆欧（后面列有实例）。如果聚焦电压正常，则可能是显象管老化，阴极发射电子能力衰退。显象管老化的特征是：开机后荧光屏要过一会才能亮起来，并且亮度电位器开至最大，显象管也不太亮。判断显象管是否衰老的方法是：将显象管的高压帽及管座的印刷板（y板）拔下，用两根导线接通灯丝电路，把万用表置R×1k档负表笔接第一栅极，正表笔接阴极，测量栅阴极电压（可分别测量三个阴极对栅极电压），见图1。若测得阻值小于10k，则说明显象管正常；若测得阻值大于10k，小于100k，则说明管子的阴极发射能力衰弱，可适当提高一点灯丝电压或减小一点栅阴偏压来使用；阻值大于200k，则说明显象管已经失效，只能更换新管。
视放电路
当在无信号时观察到清晰的扫描线，应检查视放电路。在松下M11机芯中，担任视放和矩阵的是集成电路AN5612（IC\(_{3}\)01），见图2。在这部分电路中影响清晰度的是对比度调整电路和图象调整电路。对比度调整电路实际是由R382、R\(_{384}\)、R310和C\(_{3}\)06组成的，对比度调整电压加在IC301的，正常时，该脚电压为8V，调节对比度电位器R\(_{382}\)，该点电压应相应地变化，若不变化或变化很小，则应检查R382、R\(_{384}\)、R310是否开路或接触不良，C\(_{3}\)06是否漏电。图象调整电路是由R306、R\(_{3}\)05、L303、C\(_{3}\)03、R304、C\(_{3}\)02组成的，这部分电路接在IC301的②脚，它用来加强图象信号中的高频成分，改善图象的清晰度，若这几个元件出现故障，无疑会降低图象的清晰度。

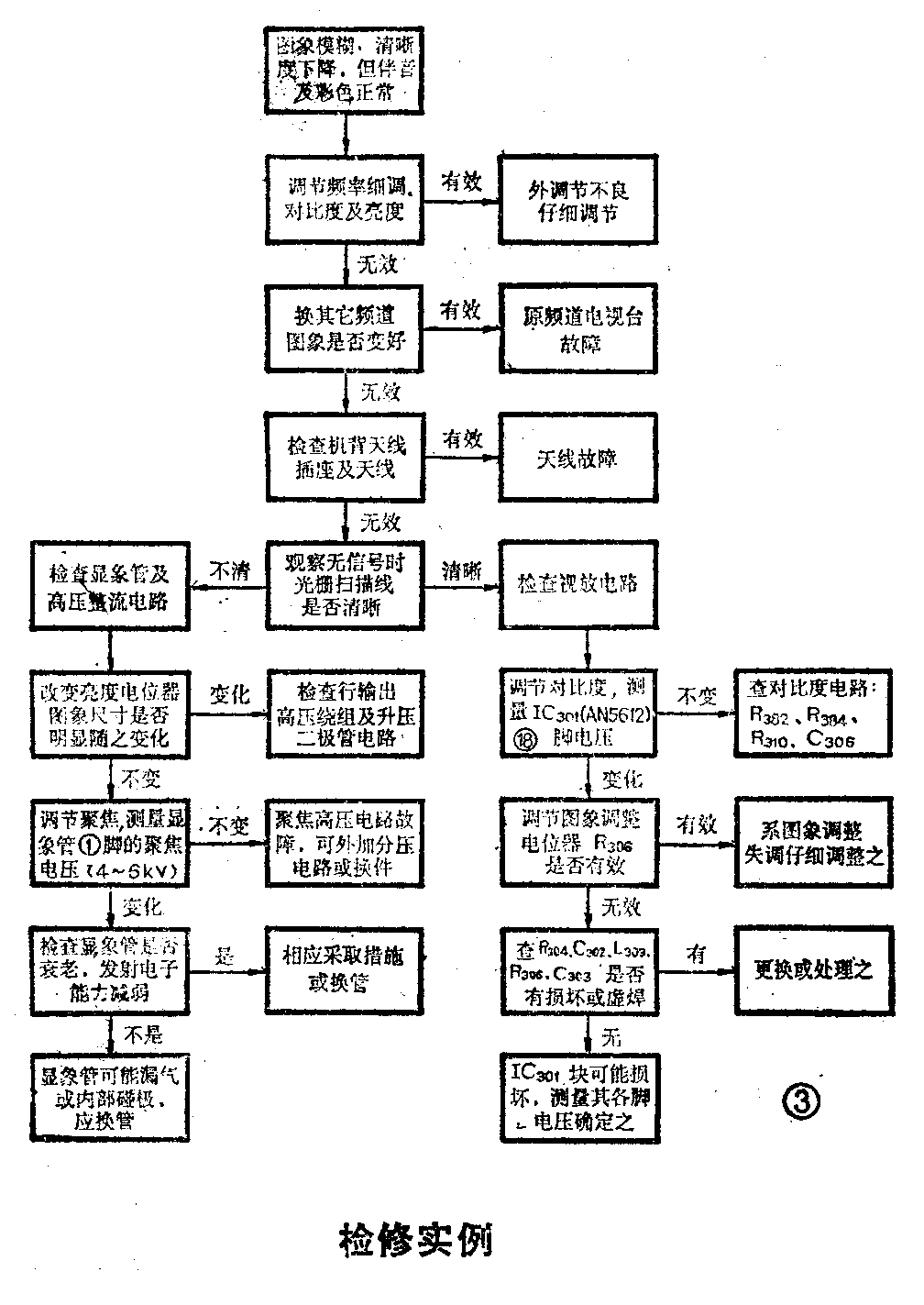

图3为检修程序框图，供检修时参考。
检修实例
例1：一台松下（M11机芯）彩电，彩色及伴音正常，但图象发虚，似乎蒙上一层淡雾，选择空台，将天线插头拔出，把对比度调弱，看到的扫描线模糊。
检修步骤：（1）调节亮度电位器，亮度变化正常且图象尺寸不变，说明高压整流部分正常。（2）用高压表测出显象管①脚的聚焦电压近万伏，调节行输出的聚焦电位器，该电压不变，说明装在行输出变压器内的聚焦分压电路接地一端断开。（3）采用外加聚焦分压电路，把4只2W、9.1M的金属膜电阻串接起来，套在绝缘套管中，一端接地，另一端接在显象管的①脚上，原线不拆，这样利用原来在行输出变压器内的一部分完好的电阻和外加的电阻一同构成聚焦分压电路。如果图象不理想，可以改变外加电阻的阻值，直至图象清晰为止。
例2：一台松下（M11机芯）彩电，伴音及颜色均正常，只是图象模糊不清，有时用手拍拍机壳，图象能恢复正常，但过不了多久又变得模糊不清。观察光栅，扫描线清晰，亮度调节正常。
检修步骤：（1）调节对比度调整电位器，图象有强弱的变化，说明对比度电路正常。（2）调节图象调整电位器R\(_{3}\)06，图象变化不明显，说明故障在这一部分电路中。用手拍机壳，有时图象能正常，说明该部分电路有的元件虚焊或接触不良。（3）继续观察图象，用无感改锥触碰图象调整电路的IC301的②脚、R\(_{3}\)05304、C\(_{3}\)03、L303、R\(_{3}\)06等元件，当拨动电容器C303（68P）时，图象立刻清晰，经检查该元件是虚焊，将它焊牢后，图象正常，故障排除。(李蒙)
