目前在农村、部分城镇及一些边远地区经常出现停电现象。笔者根据小屏幕黑白电视机（9、12和14英寸）的直流电源是+12伏，停电后可用蓄电池直接供电的特点，制作一个自动切换电路装在电视机上，保证停电时自动接通直流电源而正常收看电视节目，作到不间断供电。

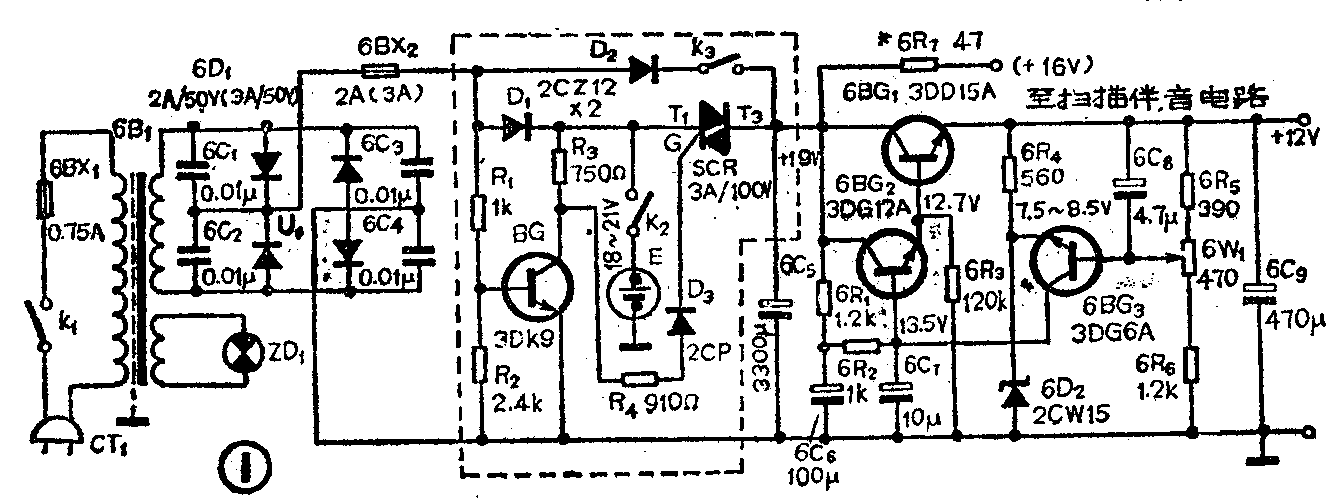

图1虚线框内示出这种自动切换电路的原理图，该电路接在整流电路和稳压电路之间。当有市电而看电视时，合上开关K\(_{1}\)（电视机电源开关）、K2和K\(_{3}\)，整流电路输出直流电压U0，一路经D\(_{2}\)加到稳压电路和扫描及伴音电路，使电视机正常工作。另一路经R1和R\(_{2}\)分压给三极管BG基极加一正偏压，使它饱和导通而Vce≈0，这样双向可控硅SCR的控制极G无触发电压而阻断，阻止蓄电池E向电视机供电。同时电压U\(_{0}\)经D1给蓄电池充电。当突然停电时，整流电路无输出电压，则三极管BG截止，蓄电池E的端电压经R\(_{3}\)和R4触发双向可控硅导通，把蓄电池端电压加在稳压电路和扫描及伴音电路上使电视机正常工作，作到了不间断供电。此时D\(_{1}\)和D2因加上反向偏置而截止，隔断了蓄电池端电压对整流电路的影响。
本切换电路中开关管是选用双向可控硅，也可以选用单向可控硅或功率三极管代替，如3DD12或3DD6等。三极管的基极接在SCR的G极，集电极接到SCR的电极T\(_{1}\)，发射极接到电极T2。电路中加入开关K\(_{2}\)是为了不看电视时将K1和K\(_{2}\)都关掉，避免蓄电池继续向电视机供电。加入开关K3是为了在有市电而不看电视继续给蓄电池充电，此时可断开开关K\(_{3}\)而正常收看时应合上K3。
必须考虑要加装这种电路的电视机的电源变压器功率容量是否有余量供给蓄电池充电。笔者在海燕HB31—2型黑白电视机上加装这个切换电路，该机电源变压器功率容量在40瓦左右，而本机功耗约有20瓦，那么具有功率余量约20瓦。选用小电流充电工作的蓄电池，如用6CJ—20型（12V）和3CJ—20型（6V）两个串联使用。本机在加装这个电路后工作正常。R\(_{1}\)和R3 用1W电阻，R\(_{2}\)和R4用0.25W电阻。三极管选用3DK8、3DK9等中功率管（BV\(_{ceo}\)≥ 50V）。D1和D\(_{2}\)选用2CZ12、2CZ13等，D3选用2CP型管即可。可控硅选用平均电流为3A而峰值电压大于50伏的管子，如BCR3AM、3CTS3等。开关K\(_{2}\)和K3选用KNX型钮子开关即可。

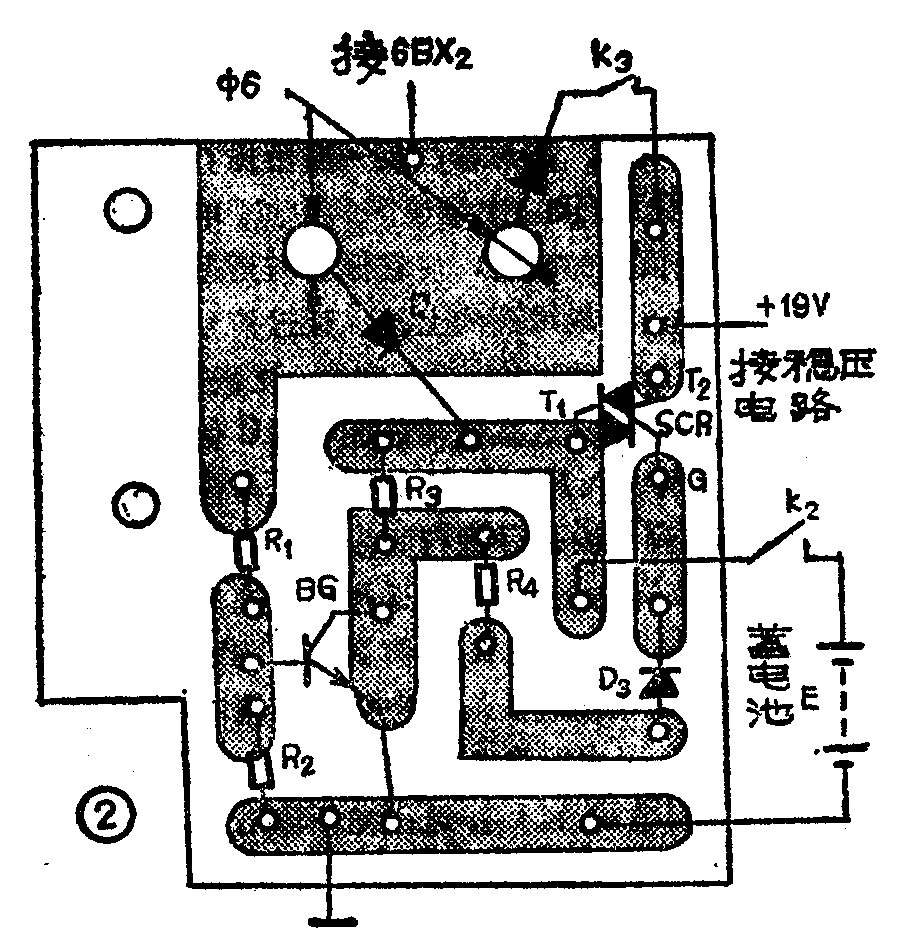

图2示出切换电路印制板图（1∶1），按此图作一块印制板。将选好的元器件按图上的位置装焊上去。将保险丝6BX2与稳压电路之间铜箔连线断开，接入切换电路并将该电路板固定在电视机内合适的地方。蓄电池的正负极用两根不同颜色导线连接以免搞错极性。开关K\(_{1}\)和K2装在机后适当位置。
焊完检查无误后即可通电，由于加了二极管D\(_{2}\)和可控硅SCR，它们的正向压降使输出电压降低，因此调一下取样电位器6W1和电阻6R\(_{7}\)，使电源两路输出电压分别为12伏和16V。
注意事项：①为了保证整流电路安全工作，应将原整流桥堆或整流二极管换上整流电流大一些管子，如本机的1CQ2A／50V换成3CQ3A／50V的桥堆。②6BX2换成3A的保险丝。③蓄电池初次接入电视机前应充足电，否则在接通电源的瞬间因浪涌电流过大而对整流器引起损伤。④加装切换电路工作一段时间后，如发现变压器很烫，应关掉开关K\(_{2}\)，停止给蓄电池充电，此时则不能作到不间断供电。设法换容量大些或质量好的变压器使用，这样既安全又能作到不间断供电。(贾亚民)
