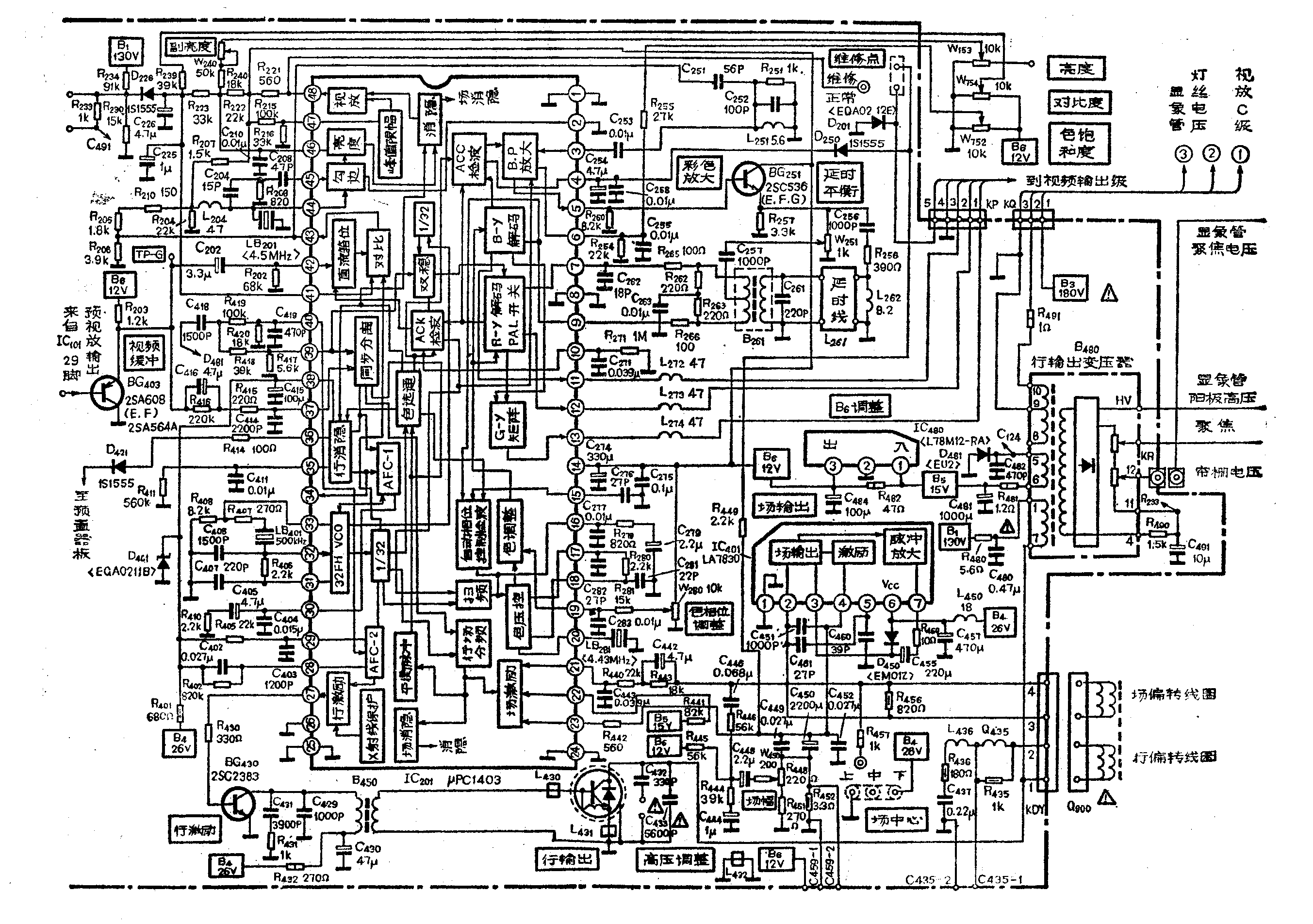

昆仑S471型彩色电视机的亮度、色度通道和同步扫描电路，是由一块大规模集成电路μPC1403及外围电路组成，具体电路如图所示。下边对各部分电路进行具体分析。
亮度通道
1．直流恢复（直流箝位）及对比电路：由中放集成电路IC\(_{1}\)01的29脚输出的视频信号，经由BG403和R\(_{2}\)03组成的视频缓冲级隔离，从它的射极输出并经C202和R\(_{2}\)02从IC201的42脚输入加到直流箝位电路。由消隐脉冲电平箝位系统进行直流箝位，恢复图象的直流分量后，再送到对比电路进行对比度调节。图1右上角电源B\(_{6}\)（12V）经对比度电位器W754和R\(_{239}\)降压后从41脚入加到对比电路，当调节W754使41脚的电压发生变化时，对比电路的放大量也随之变化，通过对比电路的视频信号幅度也同时改变，这样就改变了图象的对比度。经过对比度调节的视频信号从43脚输出。
由上分析知该电路的对比度调节是改变视频信号的幅度，这样调节对比度不但改变亮度信号的幅度，同时也改变色度信号的幅度。也就是说调整图象对比度的同时也调整了彩色的浓度，这样对于对比度弱的图象，彩色的浓度可以变得淡些；对于对比度强的图象，彩色的浓度可以变的浓些。一般彩色电视机对比度调节没有这个特点。该集成块内增设了增益控制脉冲，在色同步信号脉冲的周期内增益控制脉冲出现，在这个时间内由于该脉冲的作用使对比电路的增益不变。这样对比度调整时只改变了亮度和色度信号幅度，而不影响色同步信号的幅度。
2．图象加工电路：该电路的主要作用是提高图象的清晰度，由色副载波吸收电路和勾边电路组成。接在44脚的4.43MHz陶瓷滤波器LB\(_{2}\)01为色副载波吸收回路，对4.43MHz的色副载波信号起陷波作用，以消除色度信号对亮度信号的串扰。从43脚输出的视频信号，一路经P205、R\(_{21}\)0、L204\(_{2}\)01后，滤去色度信号剩下亮度信号从44脚输入加到勾边电路。另一路在后面色度通道讲述。
勾边电路即为图象轮廓校正电路，它是由内电路和接在44脚和45脚的外围元件C\(_{2}\)08、R208、C\(_{2}\)04、L204、R\(_{2}\)04、R205\(_{2}\)06、R207和R\(_{21}\)0等组成。经LB201陷波后输出的亮度信号加到由C\(_{2}\)04、C208和R\(_{2}\)08组成的二次微分电路，在这里对图象急剧变化部分进行二次微分后，再从45脚输入加到勾边电路。把所得的微分尖脉冲叠加到从44脚输入的亮度信号上，这样就会显示出边沿清晰的图象。电源B6（12V）通过R\(_{2}\)07和R204以及R\(_{21}\)0、R205、R\(_{2}\)00、R210分压后从44脚输入加到勾边电路，决定了勾边幅度的大小，即决定了图象的软硬程度。电感L\(_{2}\)04的作用是阻止勾边微分脉冲干扰前级。
3．亮度调节、消隐和峰值箝位电路：经勾边电路加工后的亮度信号送到亮度电路，调节亮度电位器W\(_{753}\)和副亮度电位器W240使46脚上电压发生变化，通过亮度电路的作用使屏幕上亮度发生变化，即亮度调节。经过亮度调节的亮度信号送到消隐电路，在行、场消隐脉冲作用期间输出黑色电平使电子束截止而完成行场逆程消隐，行、场消隐脉冲分别由块内行、场消隐电路提供。图1左下脚电源B\(_{4}\)（26V）经R401降后及D\(_{4}\)01稳压后从38脚输入作行消隐电路的电源，C415为滤波电容。
从消隐电路输出的亮度信号经视放放大后从48脚输出，作为Y信号经检修点送到视频输出级。峰值限幅电路放在视放级之前，电源B\(_{6}\)（12V）经R215和R\(_{216}\)分压后从47脚输入，加到峰值限幅电路作限幅电压，对亮度信号进行白电平限幅，防止送到视放级的亮度信号超出放大器的动态范围而产生失真。
由R\(_{23}\)0、R234、R\(_{233}\)、R223、C\(_{226}\)和D226等元件组成自动亮度控制电路（ABL），该电路自动调整亮度调节电路输入端（46脚）的电压，通过亮度电路的作用使屏幕的亮度保持正常。电阻R\(_{234}\)决定ABL电路的控制基准电平。
色度通道
1．色度信号处理电路：从43脚输出的视频号的另一路经过C\(_{251}\)，加到由R251、C\(_{252}\)和L251组成的并联谐振回路，其谐振频率为4.43MHz，带宽为1MHz。通过该回路选出色度信号经C\(_{253}\)从3脚输入，加到带通（B.P）放大器进行放大。经过放大的色度信号从5脚输出，加到彩色放大器BG251的基极进一步放大，用来补偿延迟线的插入损耗。由BG\(_{251}\)放大的色度信号由射极分两路输出，一路经C256和R\(_{256}\)耦合加到1H延迟线L261的输入端，L\(_{261}\)的输入端接的L262是用来校正延迟误差的。经过1H延迟线延迟倒相后再分两路送到由B\(_{261}\)组成的加、减法器；另一路给出直通信号经W251和C\(_{267}\)，耦合加到B261次级线圈的中点，电位器W\(_{251}\)用来调整直通信号的幅度，使它保持与延迟信号的幅度相等。在B261次级线圈的上端，延迟信号与直通信号完成加法功能而输出V信号；在B\(_{261}\)次级的下端，延迟信号与直通信号完成减法功能而输出U信号。U信号经R266从9脚输入加到B－Y解调器，与色压控振荡电路送来的色副载波信号进行同步检波，解调出B-Y色差信号从11脚输出，经L\(_{272}\)送往视频输出级。V信号经R265从7脚输入加到R－Y解调器，与PAL开关电路送来的逐行倒相副载波信号进行同步检波，解调出R－Y色差信号。再由双稳电路送来的信号进行180°倒相后，从12脚输出经L\(_{273}\)送往视频输出级。与此同时，R－Y信号和B－Y信号送到G－Y矩阵电路，合成G－Y色差信号从13脚输出，经L274送往视频输出级。电源B\(_{6}\)（12V）经电位器W280分压从19脚输入加到色调整电路，调节W\(_{28}\)0可改变19脚的直流电平，使色调整电路输出控制电压以改变R－Y和B－Y解调电路的相位，使这两个电路进行正常的解调而输出符合要求的色差信号。
带通放大器的增益受色饱和度电位器W\(_{752}\)和自动色度控制电路（ACC）控制，其工作受自动消色电路（ACK）控制。电源B6（12V）经W\(_{752}\)、R255和R\(_{254}\)分压后从6脚输入加到带通放大器，调节W752改变6脚的直流电平来调整带通放大器的增益大小，即控制了色度信号幅度的大小，这就是色饱和度的调整。
由解调器输出的B－Y和R－Y色差信号，同色选通电路送来的色同步信号以及PAL开关电路送来的信号一起加到ACC检波电路和消色检波电路。ACC检波电路利用色同步信号作取样脉冲，进行峰值检波。检波信号对接在4脚的电容C\(_{255}\)和C258进行充电，得到的直流电压送到带通放大器去控制它的增益，完成自动色度控制。
自动消色电路（ACK）中消色检波电路是根据色同步脉冲信号的有无及极性是否正确来确定工作的。它输出的消色电压直接控制带通放大器的工作，当没有色同步信号或极性不对时，就输出消色电压使带通放大器截止而无色度信号输出。反之，当有色同步信号或极性对时，ACK电路输出控制电压使带通放大器工作而输出色度信号。接在10脚的C\(_{271}\)和R271为消色检波电路的回路元件。
2．色副载波恢复电路：该电路由自动相位控制电路（APC）、色压控振荡器（VCO）和扫频振荡器组成。接在20脚的LB\(_{281}\)为色压控振荡器的晶体，接在17脚和18脚的C282、R\(_{28}\)0和C281为色压控振荡器移相回路元件，它输出4.43MHz基准副载波振荡信号。从9脚输入的U信号和色压控振荡器来的副载波信号，加到自动相位控制电路，由它的相检电路检出这两个信号的相位差或频率差，经接在16脚的由C\(_{277}\)、C279和R\(_{279}\)组成的双时间常数积分电路后，输出控制电压并同扫频振荡器输出的信号混合，再送到色压控振荡器，使它锁定在色副载波频率4.433619MHz上。
3．双稳电路及PAL开关电路：双稳电路是一个受行回扫脉冲、行频信号和消色信号控制的多谐振荡器。从行输出变压器的接线柱5引来的行回扫脉冲，经过C\(_{418}\)、R418和R\(_{417}\)的整形后从39脚输入加到双稳电路，作双稳电路的触发信号。32倍行频振荡器（32FH－VCO）输出经1／32分频后，得到行频脉冲加到双稳电路，同时一部分消色信号电压也加到双稳电路。该电路在这三个信号共同控制下，输出半行频脉冲加到PAL开关电路。PAL开关电路是一个电子开关，它在半行频脉冲的控制下，使色压控振荡器送来的副载波变成逐行倒相的，再送到R－Y解调器和消色检波及ACC检波电路。
同步扫描电路
1．同步分离电路：由BG\(_{4}\)03（图左边）射极输出的视频信号，加到由C416、R\(_{416}\)、R415和C\(_{414}\)组成的幅度分离电路，利用C416的充放电进行幅度分离，把同步信号从视频信号中分离出来。同步信号由37脚输入同平衡脉冲电路送来的信号一起加到同步分离电路，在这分离出行同步信号和场同步信号。行同步信号送到行消隐电路与自动频率控制AFC-1电路。场同步信号送到行场分频电路。
2．行振荡电路：行场扫描信号都是由500kHz振荡信号（32倍行频）分频得到的，因此行振荡电路由32倍行频压控振荡器（32FHVCO）和1／32分频电路组成。32FHVCO由接在31、32和33脚的陶瓷谐振器LB\(_{4}\)01、C407、C\(_{4}\)08、R406、R\(_{4}\)07和R408等组成。它输出的振荡信号送到AFC-1电路，该信号又经1／32分频电路送到AF2电路，接在30脚外的元件C\(_{4}\)04、C405和R\(_{41}\)0构成该电路的双时间常数回路。32倍行频振荡信号同行同步信号在AFC-1电路内经过鉴相后，得到直流校正电压再加到32FHVCO电路，控制它输出一个稳定的32倍行频（500kHz）信号，送到1／32分频电路。经过1／32分频后得到准确的行频（15625Hz）信号。
3．AFC-2电路和行激励电路：图象亮度的变化会引起行输出负载的变化，从而使行输出管集电极电流的上升时间发生变化，加入AFC-2电路就是为了校正这种变化的。在AFC-2电路内，由40脚输入的行回扫脉冲和行频信号进行逻辑组合，组合信号经接在29脚由R\(_{4}\)05和C403组成的低通滤波器滤波后，产生控制电压送到行激励电路对行激励信号进行校正。经过校正的行激励信号通过阻抗变换从27脚输出，经过限流电阻R\(_{48}\)0加到行推动级BG430的基极，经过放大的行频信号通过B\(_{45}\)0耦合加到行输出级BG431的基极，激励行输出管完成行扫描和高压输出功能。
4．行场分频电路和场激励电路：行场分频电路对由1／32分频电路送来的行频信号再分频，得到与场同步信号同步的场扫脉冲，送到场激励、场消隐和平衡脉冲电路。场扫脉冲首先经接在21脚的外围电路产生一个三角波，再将这个三角波限幅到一定电平，与此同时从场偏转反馈脉冲也从21脚送入。三角波和反馈脉冲一起经过接在22脚的外围电路的作用下产生锯齿波，再将这锯齿波限幅箝位到一定电平得到场激励信号从23脚输出，经R\(_{442}\)从场输出集成电路（IC401）的4脚输入，经场输出电路放大后从它的2脚输出加到场偏转线圈，完成场扫描功能。（张振华）
