DAT——数字录音机自去年3月投放市场后，引了强烈反响。本刊曾在1987年第9期刊登过《国外DAT发展简介》一文，本篇文章将主要介绍R—DAT（即旋转磁头式，以下简称DAT）的新技术发展。
一、DAT的技术规格

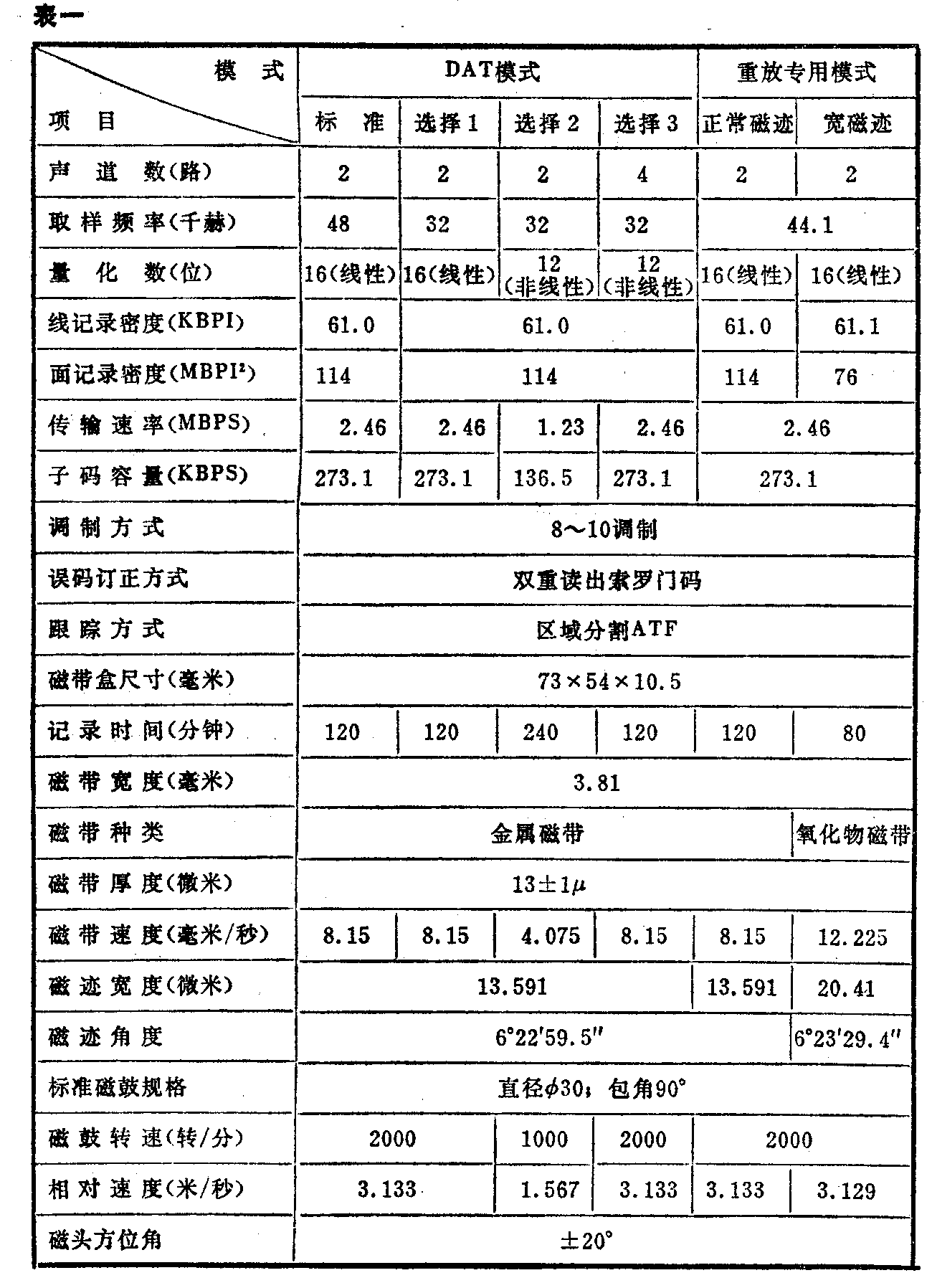

DAT的技术规格如表一所示。录放音模式有标准式、长时间模式、四声道模式等四种模式；重放专用模式有正常磁迹和宽磁迹模式两种。标准模式的采样频率为48kHz，与目前卫星广播的B模式相同，能直接用数字进行录音。宽磁迹模式的带速比其它模式的快1.5倍，其录音时间也从120分钟缩短至80分钟，由于磁迹宽度变宽，信噪比好，可以使用一般的氧化磁带。
采样频率是决定重放最高频率的主要参数，重放最高频率fmax和采样频率fs之间的关系式有fmax≤\(\frac{fs}{2}\)，因此，当fs为48kHz时，就能重放至24kHz，但实际上低通滤波器上限只能达到22kHz左右。量化位数是决定动态范围的重要因素，16位线性量化的动态范围大致为16×6=96dB。
二、DAT盒式磁带

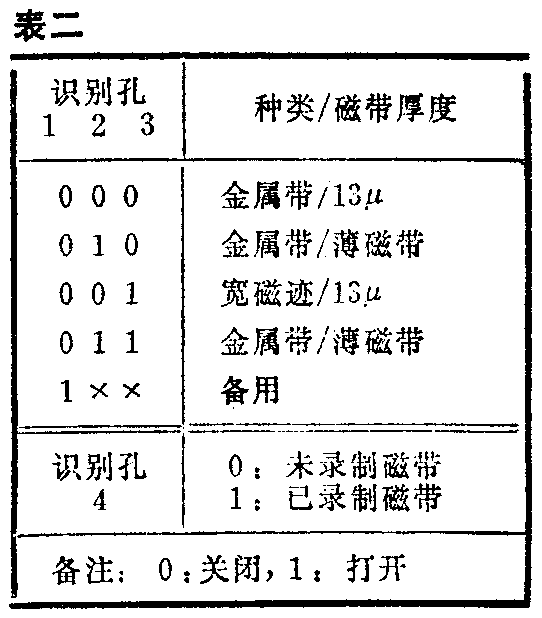

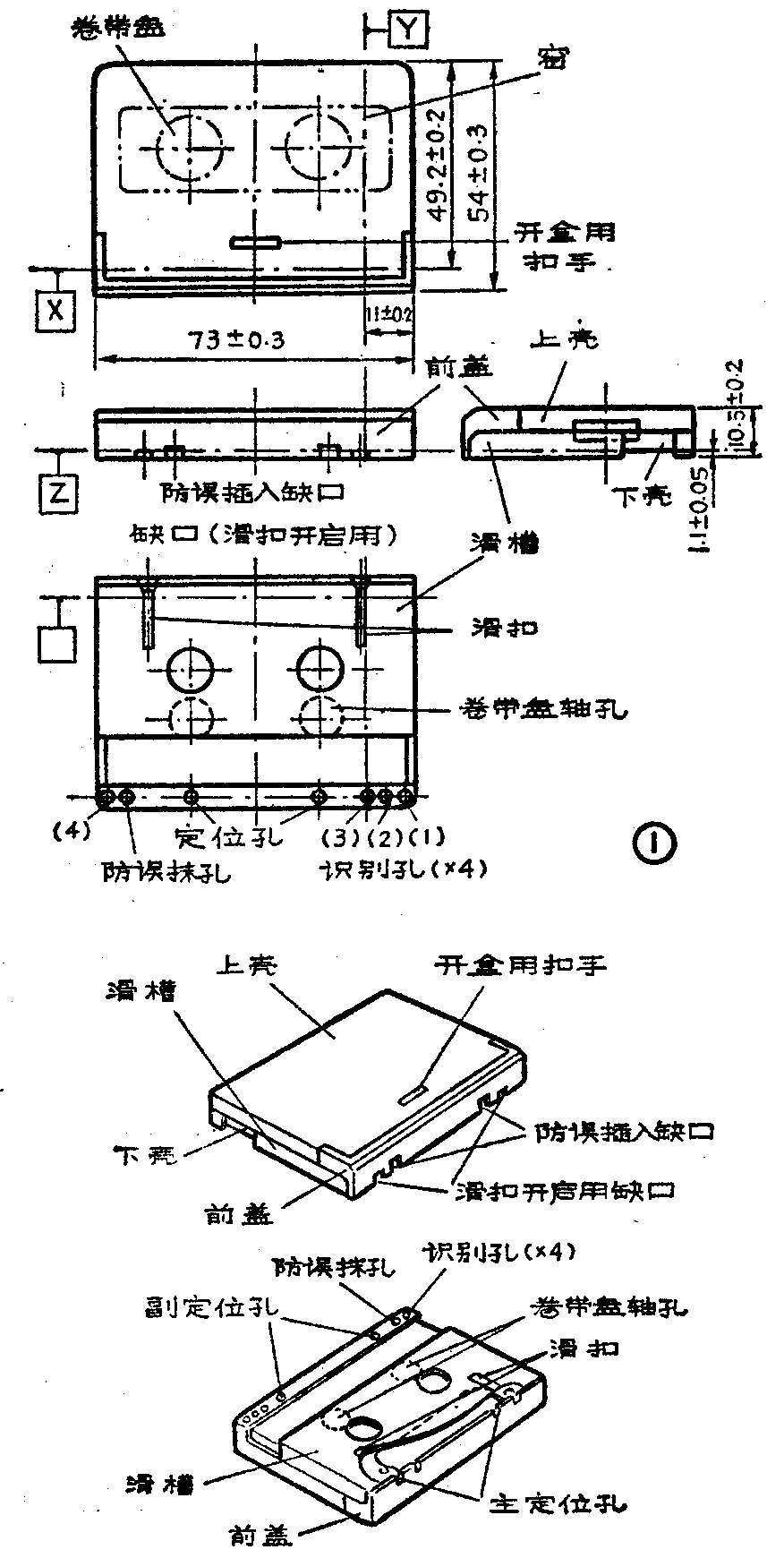

DAT盒式磁带的外观尺寸为73×54×10.5mm，表面尺寸为普通盒式磁带的60％左右。磁带盒设有前盖和滑槽，提高其密闭程度，防止磁带表面沾上灰尘和指纹。带盒内有卷带盘制动片，防止磁带松驰。磁带盒的后部底面设有4个识别孔，如图1所示，用于模式转换。1、2、3孔用于识别磁带厚度和磁迹宽度，根据其状态可以选择5种模式，如表二所示。孔4用于识别磁带已录制或未录制的状态。DAT盒式磁带的标准厚度为13μ，可以录音2小时。目前已投放市场的有46分、60分、90分、120分钟四种类型DAT磁带。
三、DAT的磁迹格式

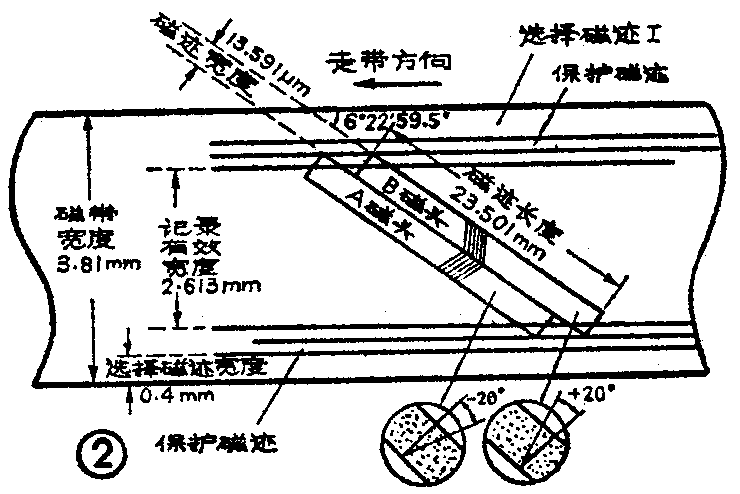

磁迹格式是DAT保持具有互换性的重要条件之一。DAT采用无防护频带（即磁迹之间很整齐地并排着，没有任何间隙）的方位角记录方式，如图2所示，因而可以进行高密度记录，并避免磁迹间的相互串扰。
DAT的磁鼓装有A、B两个磁头，随着磁鼓旋转，磁带上交替记录A、B两个磁头的信号。A磁头安装在相对磁迹垂线为+20°的方位角上，而B磁头安装在同一垂线为-20°的方位角上。因此具有相对磁迹倾斜±20°的信号交替记录在磁带上。重放时，A磁头扫描A磁头记录的磁迹，方位角误差就为零，可以正确重放高频段，而当A磁头的一部分接触B磁迹时，由于记录磁迹与重放磁头之间具有2×20°=40°的倾斜角，因而高频信号被切断而不会出现串扰。
DAT磁迹的倾斜角θ为6°22＇59.5＇＇，θ取决于磁鼓的倾斜度与走带速度。而走带速度与演奏时间有关，DAT的正常走带速度为8.15mm／秒，约为模拟录音机的1／6。DAT为单面录音，因此为获得同样录音时间所需的磁带长度，DAT只有模拟录音机的1／3。
四、DAT的机芯

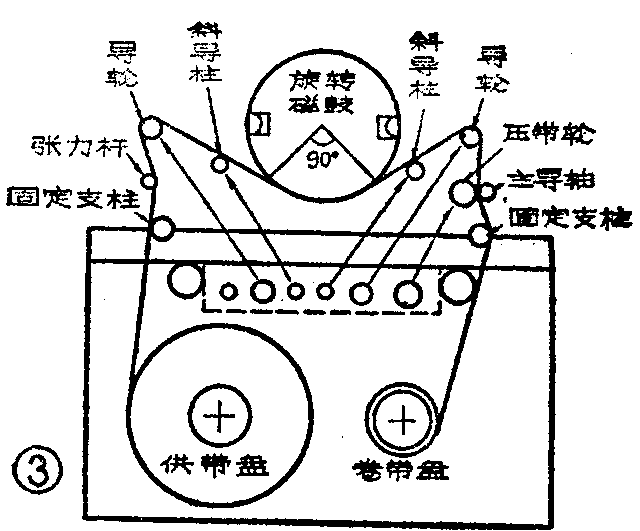

DAT的机芯与录像机芯非常相似，不过DAT的磁鼓直径为30mm，磁带相对磁鼓的包角为90°，都比录像机的小。机芯中有几个重要的导柱，如图3所示，从供带侧数起，分别为固定支柱、张力杆、导轮、斜导柱（入口侧）、磁鼓、斜导柱（出口侧）、导轮、主导轴／压带轮和固定支柱。供带侧固定支柱的作用是对张力杆给以一定角度卷取磁带。张力杆可以左右移动并接有控制电路，可以根据磁带张力的变化，控制供、卷带盘电机的转动，使磁鼓上的磁带张力保持恒定。
如上所述，DAT磁鼓直径为30mm，因而为了获得给定的磁迹角度和90°的包角，从磁带一侧来看，磁鼓安装时向左侧倾斜约7°50＇。因此，为了避免磁带卷绕在倾斜的磁鼓上时，磁带的中心线上下移动而造成磁带打折或造成磁鼓与磁带接触不良，在磁鼓的入口处及出口处设有斜导柱及导轮。当确定磁鼓的倾斜度后，就可以计算出使两边的磁带中心线一致所需的两个斜导柱位置、倾斜方向、倾斜角度以及导轮的位置。
DAT机芯上没有抹音磁头，它是通过磁鼓上的磁头，在已录制的磁带上重叠新的信号，同时擦洗已记录的信号。（未完待续）(陈利才)
