160米波段无线电测向是一项很受中小学师生喜爱的活动，大家也都希望自己动手制作出体积小、重量轻、稳定可靠的测向机来。根据北京市1987年无线电测向规程“160米测向机必须具备测向——收音两种功能，而且本振必须是主波的规定”，我们用北京录音机厂生产的PR——611A型收音机改制的160米测向机，具有方向性强、灵敏度高及使用方便的特点。现将一些制作经验介绍给业余爱好者。
电路改装步骤

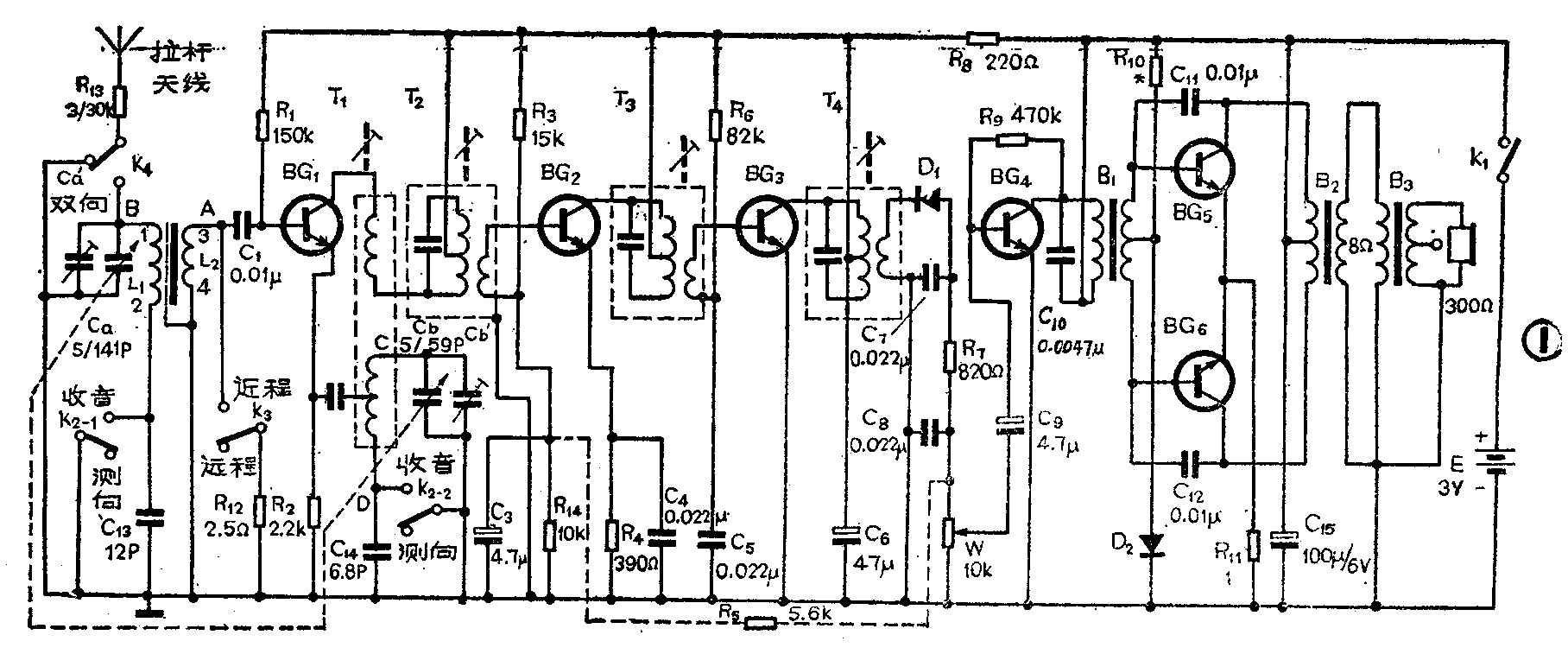

为便于大家参考，图1给出了将PR—611A收音机改装成160米测向机后的电原理图。
1．改自动音量控制为手动：拆掉自动音量反馈电阻R\(_{5}\)（5.1kΩ）。另在BG2的基极和地之间焊接一只1／8瓦、10kΩ的固定电阻R\(_{14}\)，作为第一级中放管的下偏流电阻。这时BG2的集电极电流从改装前的0.35～0.5毫安增加到0.6毫安。

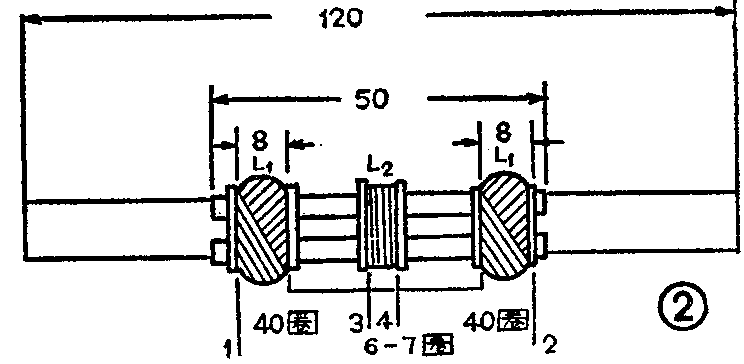

2．改装磁性天线：拆掉原收音机上的55毫米扁磁棒和原来的线圈。换用直径为10毫米、长度为100～130毫米的圆形中波磁棒并重新绕制线圈，参着图2。测向机磁性天线有内、外两层屏蔽，外屏蔽为铝制机壳；内屏蔽是围绕在磁棒上的一层铜箔，其厚度约为0.1毫米～0.2毫米，面积为50×29（毫米）\(^{2}\)卷在磁棒上，开口即屏蔽缝约为3毫米～5毫米。线圈的骨架最好用售品收音机磁性天线的塑料骨架。也可自制，制成的线圈骨架内径为11毫米，每段长10毫米，共准备三段。笔者选用0.7×7多股绞合纱包线，在线圈骨架上使用二折点峰房式绕法绕制L\(_{1}\)。L1分为两段绕制，每段40圈，线圈宽度为8毫米，中间连线约为45毫米。若业余条件下不能绕制峰房线圈，也可第一层平绕12圈，然后再杂乱绕制，但线圈尺寸不变。L\(_{2}\)采用单层绕法，绕至6～7圈。
3.160米测向机增加了一只2×2小型波段开关K\(_{2}\)，把中波广播段与160米测向波段分开。在测向波段位置上，输入回路串联一只瓷介电容器C13，其容量为10～12微微法。在本振回路上，测向波段串联一只瓷介电容C\(_{14}\)，其容量为6.8微微法。
4．为使测向机在距电台较近时，避免强信号发生堵塞现象，在磁性天线次级线圈L\(_{2}\)两端通过1×1波段开关K3并联一只2.5欧姆电阻，在近程时衰减过强信号，使测向机仍保持单、双方向性。
5．增加一根拉杆天线、一只微动开关K\(_{4}\)和电阻R13。拉杆天线可用晶体管收音机的短波拉杆天线，也可用自行车的幅条经香蕉插头插在机壳上端。
6．原机功率输出阻抗为8Ω，在8欧输出端后面增加一音频变压器B\(_{3}\)（可用晶体管收音机推挽输出变压器），把8欧一端接在B28Ω输出端上，B\(_{3}\)的高阻一端接在300欧姆双耳机上，使用效果很好。如果读者能改绕B2次级线圈，把低阻变为高阻，效果更好。
整机调试
这里仅就几个有关的问题略作说明。调试工作所需主要设备是高频信号发生器和电子管（或晶体管）毫伏表。在测试中，仪器应接地良好。

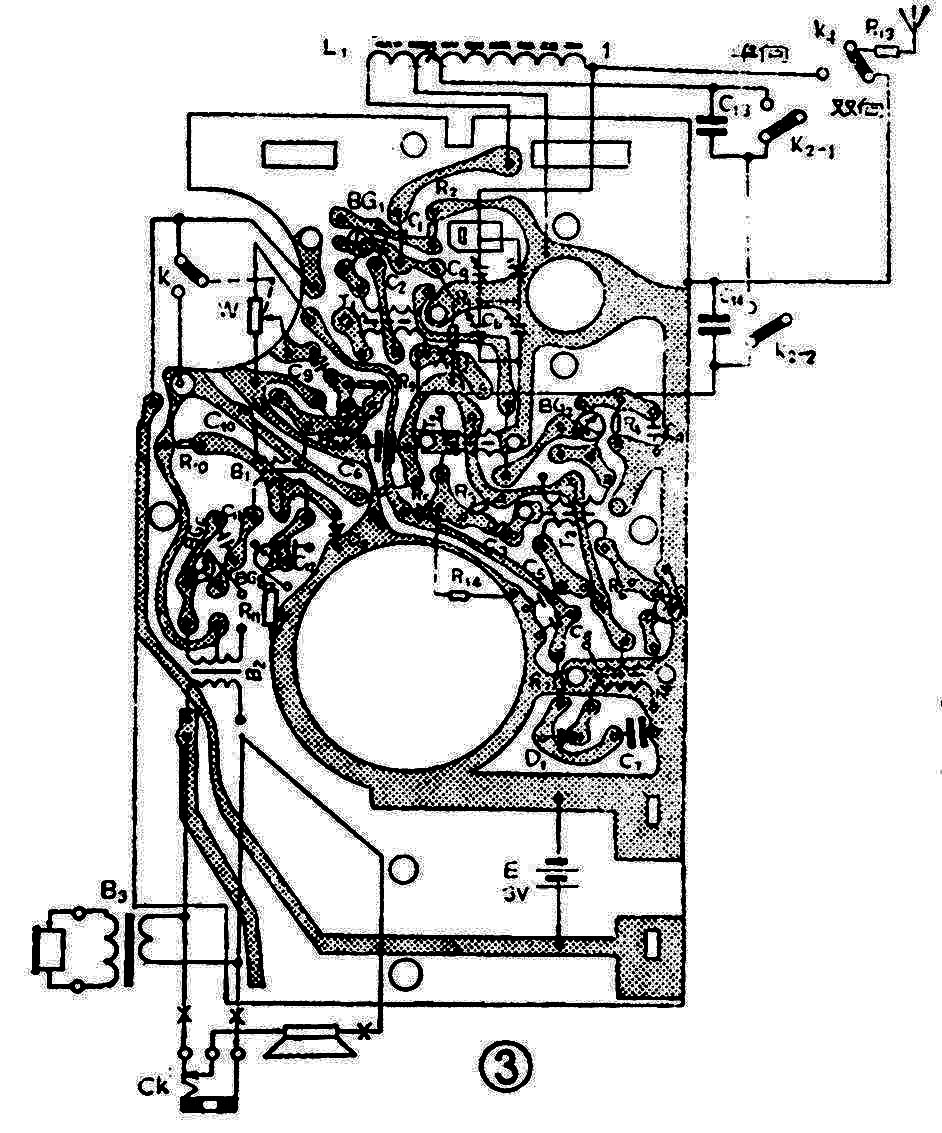

第一级中放BG\(_{2}\)管的集电极电流调至0.6毫安较好。调中周时，要反复调整T4、T\(_{3}\)、T2，直至使中周通频带变窄，输出比较大为止。本振频率调好后，测向波段频率覆盖是1.74MHz～1.91MHz。在统调时，通过电场环向测向机输送低端高频调幅信号，调节L\(_{1}\)的圈数到输出最大，然后输入高端信号，调节双连微调电容C＇a到输出最大，反复几次，直至输出最大。接着用10pF电容与输入回路串联电容C\(_{13}\)调换，判断C用10pF还是用12pF时输出最大，数值确定后，把瓷片电容C13焊牢。另外，还要细心地调整L\(_{1}\)两组线圈的圈数，使左右两个线圈圈数对称一致。当把磁性天线与电场环逐渐拉开距离时，对称地移动L1两个线圈的位置，使测向机灵敏度最高，方向性最好。调单向需在野外进行。图3为印刷板图。
改装前，收音机的中波频率是525kHz～1605kHz。改装后，中波收音频率为600kHz～157kHz。（周望仪）
