小功率可控硅，由于所需的触发电流较小，故可只用万用表来测试。

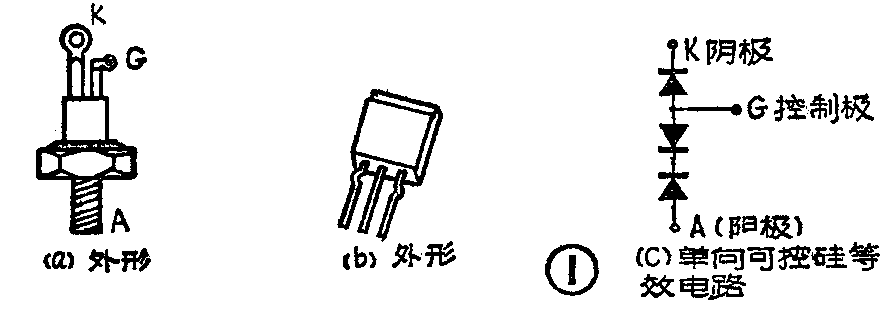

一、单向可控硅的测试（外形及其等效电路见图1）
1．极性的判别
用万用表的R×1K或R×100欧姆档，分别测量各管脚间的正反向电阻。如果测得其中两管脚的电阻较大（约为8kΩ），而对换两笔再测这两个管脚的电阻，阻值又较小（约为2kΩ），这时，黑表笔所接的一极为控制极G，红表笔所接的一极为阴极K，余者为阳极A。原理见图1C。
2．质量的判别

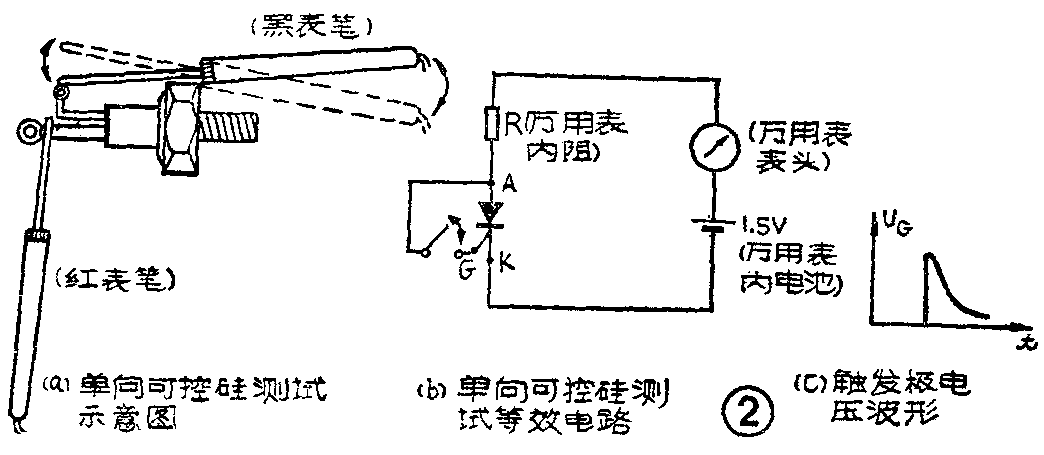

用万用表的R×1欧姆档，黑表笔接A极红表笔接K极。用黑表笔在保持和A极相接的情况下和G极接触，这样就给G极加上一触发电压（电压波形见图2C）。这时由万用表可以看到，可控硅的阻值明显变小，说明可控硅可能因触发导通而处于通态。仍保持黑表笔和A极相接，断开和G极的接触，如果可控硅仍处于通态，则说明可控硅是好的，否则，一般是可控硅损坏。测量示意图及其等效电路见图2。

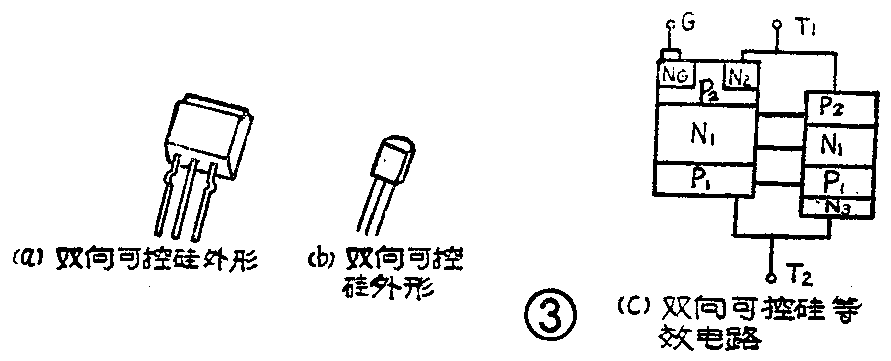

二、双向可控硅的测试（外形及其等效电路见图3）

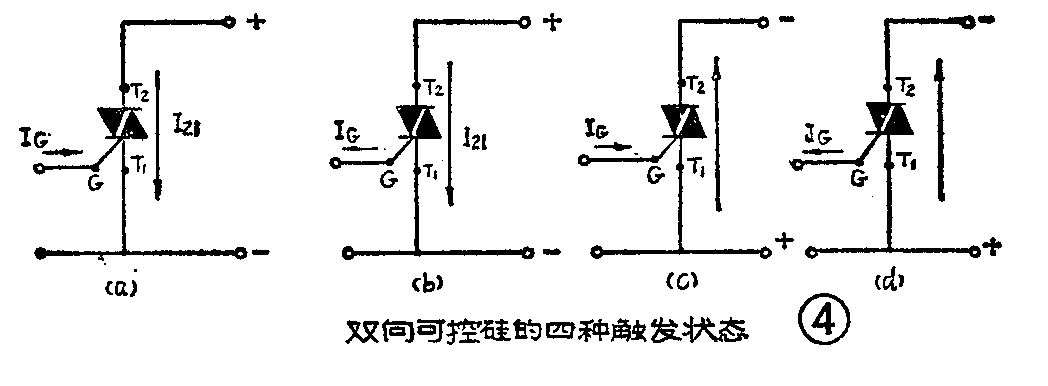

由图3C可见，双向可控硅相当于两个单向可控硅的反极性并联而成。又G极靠近T\(_{1}\)极，由于工艺方面的原因，G极和T1极间的正反向电阻都很小，一般为100Ω左右。另外，双向可控硅具有四种触发状态，满足以下任何一种触发状态双向可控硅便可触发导通。详见图4所示。
1．极性的判别
根据上面所述原因，用万用表的R×1K或R×100欧姆档，分别测量各管脚间的正反向电阻，其中若测得两管脚的正反向电阻都很小（约为100Ω左右），即为T\(_{1}\)极和G极，余者为T2极。
T\(_{1}\)极和G极的区分：任选其中一极为T1，将万用表拨至R×1欧姆档，不用分表笔的正负，分别将两笔至T\(_{2}\)极和T1极（假设）。用和T\(_{2}\)相接的表笔在保持和T2相接的情况下，和G（假设）相接。这时会看到可控硅阻值明显变小，说明双向可控硅可能因触发导通而处于通态，再在保持该表笔和T\(_{2}\)相接的情况下和G极（假设）断开，如果双向可控硅仍处于通态，则对换两表笔，重复上述步骤。如果仍能使双向可控硅处于通态，则假设是正确的。否则假设是错误的。这样就应该对换假设的两极再重复上述的步骤。
2．质量的判别

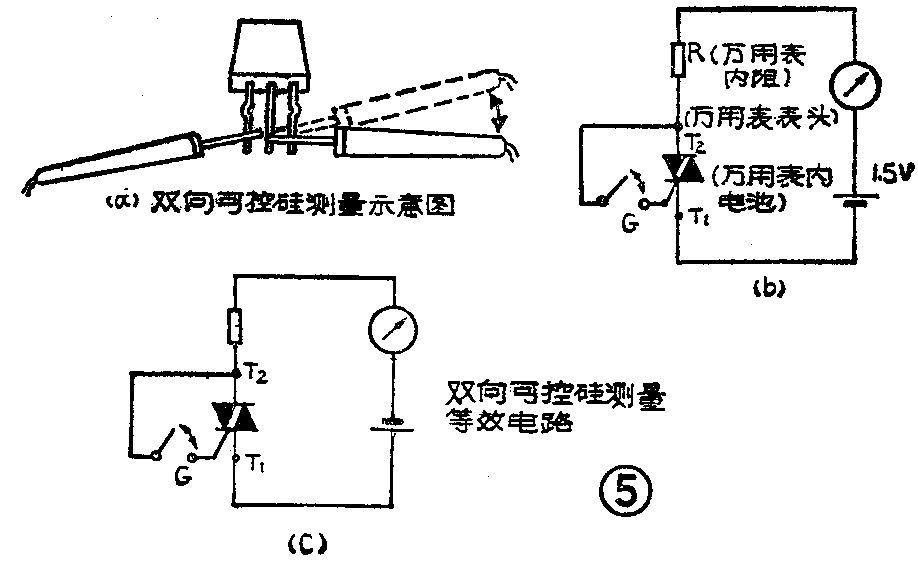

如果无论怎样对换T\(_{1}\)极、G极的假设，都不能使双向可控硅触发导通，一般地说是双向可控硅损坏。其它损坏情况不赘述。具体测量示意图及等效测量电路见图5。
其中，触发极的触发电压波形同单向可控硅的一样。图5中的b、c两图完全符合双向可控硅的触发方式。（王佐臣）
