本文介绍的是一种适合青少年和儿童玩的电子玩具，它由电子枪和双心靶两部分组成。
电子枪能连续发出闪光、交替发出机枪点射声和步枪射击声。枪的闪光对准双心靶的靶心“1”，双心靶立刻发出亮光和消防车声，表示有了火情。如果在10秒钟内（可根据需要调整）枪的闪光对准了靶心“2”，消防车声和亮光全部消失，并发出一首美妙的乐曲（本文是“军港之夜”），表示扑灭了“火情”，获得全胜。如果在10秒钟内闪光对不准靶心“2”，10秒钟后消防车声和亮光自动消失，如果这时再将闪光对准靶心“2”，不起任何反应。此玩具经试用，很受青少年的欢迎。
电子声光枪
声光枪的电路见图1。单结晶体管BG\(_{1}\)与R2、C\(_{2}\)、R3组成一个张弛振荡器，使小电珠ZD1发出连续闪光，经过透镜聚焦成光束。
BG\(_{4}\)、BG5组成自激振荡电路，两管交替导通和截止，交替发出机枪的点射声和步枪射击声。IC电路的选声端“7”接电源负端，发出步枪射击声；选声端“2”接电源负端，发出机枪声。
电路调整方法：调整R\(_{2}\)可调节闪光周期，本电路中每秒钟约闪光2次，但R2不能过小，否则造成ZD\(_{1}\)总是亮而不闪光。本电路中R2已是比较小了，所以要想加快闪光，可适当减小C\(_{2}\)的容量。调整R3使闪光亮度到最亮，R\(_{3}\)小，光弱；R3大，光强，但R\(_{3}\)过大也会发生ZD1总是亮而不闪光。调整R\(_{6}\)、R7可改变机枪点射声和步枪射击声的发音时间。本电路调整到机枪射击约2秒钟停止，接着发出2～3响步枪射击声，接着又是机枪声……。调整R\(_{1}\)0，使枪声不要太响，否则会掩盖双心靶发出的声音。

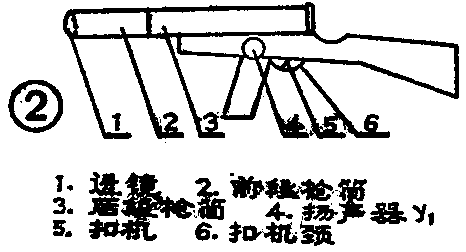

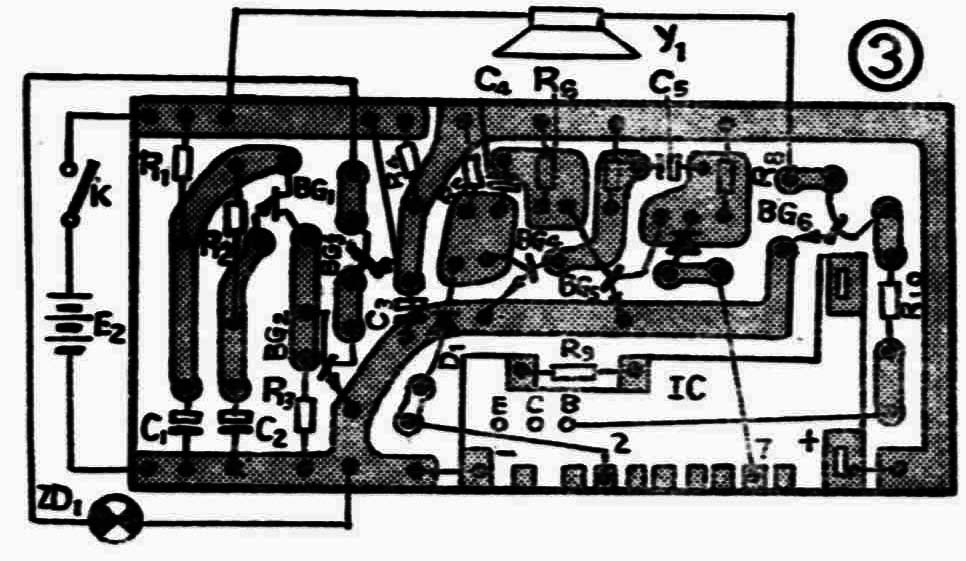

声光枪的外形见图2所示，可利用儿童玩的木质步枪的枪体作为声光枪的枪体。枪的扣机和颈部的金属件作为电源开关。其它元器件全部装在枪筒的内部。枪筒固定在枪体上，前段枪筒内装有小电珠ZD\(_{1}\)和透镜，要调整好两者之间距离（调好焦距），便射出光线集中，使其到达相距约2米的目标时，成一个明亮的光点。后段枪筒内装有三节一号电池和印制电路板。将前段枪筒插入后段枪筒内部，经印刷电路板将电池压紧。后枪筒内径为26毫米，长度为280毫米。前段枪筒外径为26毫米，长为140毫米。根据实际情况长一点或短一点没关系，只要能装下元器件，并能合成一体就行。为增加声光枪中光的强度，在前段枪筒内壁贴上一层锡纸，印制电路板见图3。
双心音乐靶
双心音乐靶的电路见图4所示。每个靶心均由模拟可控硅、光电二极管及时间控制三部分组成。电路中用模拟可控硅的主要原因是可以做成可逆性（可关断）。
当光描准光电二极管D\(_{1}\)时，其反向电阻下降，使BG2、BG\(_{3}\)所组成的复合管导通，输出一个正脉冲信号到A点，触发模拟可控硅（BG4、BG\(_{5}\)组成），使之导通音响电路IC1和信号灯ZD\(_{2}\)及时间控制电路（BG6组成）接通电源，发出消防车声和亮光，同时为靶心“2”作好准备。经10秒钟BG\(_{6}\)导通，在R7上有正脉冲输出。根据电容器两端电压不能突变的原理，正脉冲经C\(_{1}\)耦合到模拟可控硅的B点，使BG4、BG\(_{5}\)截止，切断电源。如果在10秒钟内闪光又对准靶心“2”（光电二极管D2），BG\(_{9}\)、BG10导通，触发第二个模拟可控硅（由BG\(_{9}\)、BG10组成），使音响电路IC\(_{2}\)通电，同时电源经D4、R\(_{9}\)接到BG6的发射极、加速对C\(_{2}\)充电，使BG6很快导通，并使BG\(_{4}\)、BG5截止，切断IC\(_{1}\)电路和信号灯ZD2电源，扬声器只接受IC\(_{2}\)电路的信号，发出美妙的乐曲，约经20秒钟。BG11导通，在R\(_{15}\)上有一个正脉冲输出，经C3耦合使BG\(_{7}\)、BG8截止（原理同上），全电路断电，可进行第二次游戏。
电路调整方法：在光照D\(_{1}\)时，调整R1，使BG\(_{4}\)、BG5导通。调整R\(_{2}\)，在BG6有脉冲输出时而使BG\(_{4}\)、BG5截止。调整中若发现BG\(_{5}\)截止不了时，往往是由于BG4漏电流过大而造成，可适当减小R\(_{6}\)阻值或换漏电流小的管子。
调整R\(_{8}\)，可改变模拟可控硅的导通时间，本电路调整到导通时间约10秒。
R\(_{12}\)、R10、R\(_{11}\)、R16调整方法分别与R\(_{1}\)、R2、R\(_{6}\)、R8相同。
调整R\(_{16}\)到BG7、BG\(_{8}\)导通时间约20秒，即一首乐曲奏完。
调整R\(_{5}\)，使IC1电路不产生自激，R\(_{5}\)阻值大，消防车声弱；R5阻值小，消防车声强，但易产生自激。

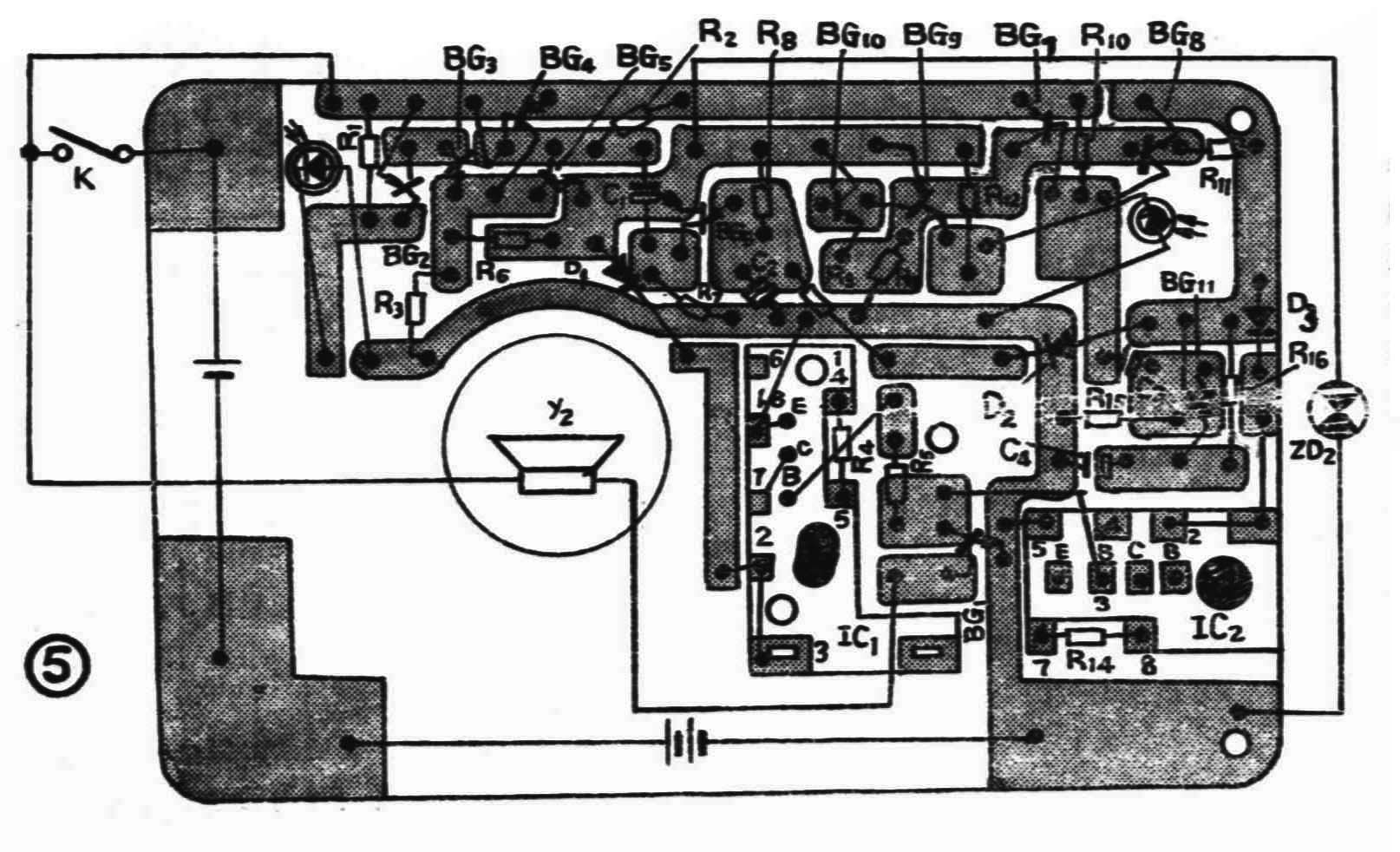

双心靶制作：元器件全部安装在一块印刷电路板上，装在塑料盒内（可用2P3机壳），正面左、右上方各开一个圆孔，对准光电二极管D\(_{1}\)、D2的感光面，D1、D\(_{2}\)隐藏在壳体内。再在外壳的背部或壳体侧面的顶部安装ZD2，使光向外发射。D\(_{1}\)、D2也可安装在动物玩具的左、右眼睛里或其他玩具的合适部位。印刷电路板见图5。
声光枪和双心靶的材料与式样可根据个人爱好选取，但要掌握一个总的原则：即光电枪射出的光线要集中成光束，使其击到物体上成一个明亮的光点。对双心靶要将D\(_{1}\)、D2的感光面对外又不受外界强光照射就可以了。
双心靶中的小电珠可选用4.8～6.3伏（电流为150毫安）那种，电源选用三节5号电池。(沈绍雷)
