问：一台莺歌牌35－1型黑白电视机，更换一个新的行输出变压器后，光栅恢复正常，伴音也可以，但图象不同步，出现负象，不知何故？
答：从上述现象看，应重点检查所换的行输出变压器，因为该机上所用的集成电路MC13007中的AGC电路是键控型的，必须有行回扫脉冲才能正常工作，假如所换的行输出变压器无行回扫绕组或是有此绕组不能送出，则AGC电路将不能正常工作，即产生上述现象。（赵常谷）
问：一台牡丹牌18英寸彩电中的低频放大管2SB642已损坏，请问能用什么型号的国产管代换？

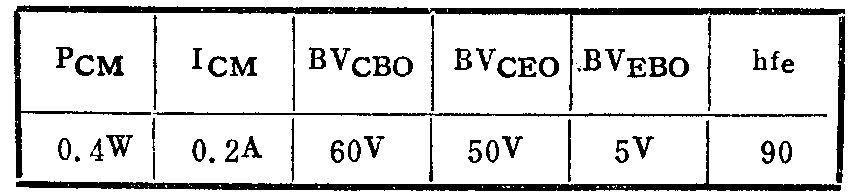

答：2SB642是属PNP型低频大功率硅材料管（日本产），它在电视机的电路中起着低频信号放大的作用。其主要电参数如下表所示：
根据以上电参数以及电视机的实际情况，可选用上海无线电二十九厂生产的CD568A型国产管来代换。（屈梅）
问：我在检修一台日立CTP—236D彩电时，发现场输出级供电保险电阻R\(_{626}\)（10Ω）损坏，因没有此电阻，是否可用普通电阻代替？
答：严格说是不能用普通电阻代替的，因为保险电阻起着电阻和保险的双重作用。如果损坏后又没有保险电阻时，可根据电路所需电流和保险电阻的性能，用普通电阻与一保险丝串接，R626（10Ω）的主要性能是：当有8.5V直流电压加在两端时，1分钟内电阻值将增大为初始值的50倍以上。这种电视机的场输出级所需电流为50mA左右，因此可选用0.1A保险丝与一个10Ω电阻串接在电路中即可。（陈克军）
问：一台皇冠牌14英寸电视机中的大规模集成电路MC13007P被烧坏。用新购的一块集成电路MC13007XP代换，结果出现裂象和重象等现象，怎么调整都无济于事。这是什么缘故？MC13007XP能否代换MC13007P？
答：MC13007P和MC13007XP虽然都是美国莫托洛拉公司设计生产的同功能、同引脚排列的单片电视机电路，但两者的内电路结构和性能指标存在一定的差别，典型应用电路中所用的个别外围元器件也有不同。 MC13007XP的自动增益控制范围、视放输出阻抗及行激励输出电流等技术指标要优于MC13007P。在皇冠14英寸机中，若要用MC13007XP代MC13007P，一般只需把集成块（8V稳压源端）和（视频输出端）间电阻2R\(_{29}\)（3.3kΩ）改为10～15kΩ，再焊去③、⑤脚（中放级对称输入端）各自与②、⑥脚（中放级直流负反馈退耦端）间连接着的电阻2R6及2R\(_{7}\)（均为2.2kΩ）就行了。（申沅）
问：自装一台飞跃牌35D2－2型照日电视机，图象比较清晰，就是伴音音量随收看时间增长而减弱并且失真。经测量伴音集成块D7176各脚电压正常，只有OTL功放电路的中点电压偏低很多，换上两只性能良好的功放管，故障现象依旧，不知是何原因？
答：换管未能解决问题，可能是由于输出交连电容器4C\(_{6}\)质量不良漏电严重引起的，如果装机时电解电容器4C6选用了处理残次品，当4C\(_{6}\)漏电时，其漏电阻与喇叭音圈电阻串接并联在输出中点和地之间，会使OTL功放电路的中点电压逐渐降低造成伴音音量渐弱及失真的毛病。该机的末级功放电路如附图所示，从图可以看出，4C6的漏电故障严重时，隔直作用降低，漏电流通过喇叭会使伴音中的杂音相对增大，并且4BG\(_{3}\)也会因电流增大而发热，超过极限允许的温度时就会损坏，造成无伴音故障。（刘正成）
问：－台NP82C20机芯18英寸CEP—321D型日立彩电，开机后满屏幕呈蓝色，约6秒钟后自动停机，稍停一会再开机仍重复出现上述故障，如何解决？
答：从故障现象看很可能是末级视放板M801上的R－Y视放管软击穿，造成保护电路动作所致。因为当R－Y视放管击穿后，行输出管上电流增大，R\(_{871}\)上的压降增大，使组件CP751产生误差电压，从而触发控制元件Q751导通自锁，起保护作用。本机M\(_{8}\)01板上的末级视放管均采用2SC2802（日电产品），国内不易买到，如找不到同型号管，可用2SC2568或国产管3－DA87C－I（桂林产）直接代换，也可用3DA87B加装散热板代换。 （马圣法）
问：一台乐满第44厘米黑白电视机出现无伴音、无图象故障，但屏幕上有明显的噪波点，检查图象通道时，唯有TBA120S③脚电压为7V，④脚电压为0V，其它一切都正常，请问应该如何修复这种故障？
答：故障现象和检查结果表明损坏元件理应在图像通道中；由于TBA120S③、④脚的正常电压应分别为0.5V、1V，所以损坏件便集中在电阻R\(_{11}\)01（10Ω）上。通常都由于R1101阻值变大造成这种现象，只要将它改成原机要求的10Ω，故障即可排除。（高雨春）
问：夏普6060收录机，磁头严重磨损，能否用夏普666收录机上的磁头或国产磁头代换？
答：夏普6060与666收录机磁头阻抗及支架尺寸基本相同，完全可以直接代换。另外，国产RS—1251、RP7042BT、R4061、RS—1271等用标准支架，阻抗800～900Ω的立体声磁头都可以代换。（良友）
问：一台黄河741型收音机，使用一年后发现高端灵敏度太低，收不到电台。请问如何修理？
答：黄河741型收音机是7晶体管中波收音机。高频端收不到电台，主要是高端灵敏度低和高端振荡回路停振所引起。
是否停振，一般可通过测量BG\(_{1}\)变频管发射极电压来判别。若对地短接振荡连定片，BG1发射极电压有变化，说明振荡回路工作正常。否则说明电路停振。高频端停振一般为变频管特性变坏或可变电容器C\(_{3}\)漏电所致。高端灵敏度低常见为天线回路可变电容器有漏电现象，特别是采用塑料架的可变电容器由于密封性差，长期在空气中油烟灰的浸入造成定动片之间绝缘电阻变小，引起回路Q值下降，遇到这种情况应更换该电容器。
另外，适当提高变频管静态电流也能改善灵敏度和高端停振现象。（彭贤礼）
问：用一台北京计算机二厂生产的CX131型计算器改装成每秒计数1次左右的工业计数器，使用效果不错，但有时最长停机时间可达20分钟左右，显示数字就全部消失了。曾能照贵刊1986年7期上介绍的“消除自动关机法”予以改进，但无效。不知如何解决这个问题？
答：CX131型计算器的自动延时关机功能不能用本刊1986年7期上的方法来消除。因为你们的机器最长停机时间仅为20分钟左右，因此可用下面的简单方法来解决问题：把计算器后盖打开，拧出固定印制板的9个螺钉，翻开电路板就可看到位于液晶显示器左下方的一只180kΩ电阻。只要把这只电阻换成820kΩ，即可使计算器的自动延时关机时间由原来的7分钟左右延长到30分钟以上，可以满足最长停机时间为20分钟左右的机器之计数要求。此法的优点在于不需对计算器进行测试，不必另外连线，一改就成。（德沅）
问：我们将一台袖珍六管机改成收音、对讲两用机。经试验，对讲功能正常，但就是灵敏度嫌不足，讲话的需靠近扬声器（兼作话筒）才有较好的效果。不知有否简易方法能弥补这一缺点？
答：用普通晶体管收音机的低放部分来作对讲机，增益可以满足一般要求。灵敏度不够的原因在于扬声器的阻抗与低放级的输入阻抗（约为1～5kΩ）相差太悬殊，使信号不能被较好地利用和放大的缘故。解决这个问题的最简便方法是在低放输入与扬声器间增设一个普通晶体管收音机用的输出变压器，单端和推挽型的均可。其中，初级接低放输入；次级接扬声器；推挽型输出变压器的初级中心抽头可空着不用。这样，就能使两者的阻抗较为适应，低放级的输入信号也就有较大幅度的提高，对讲灵敏度就能满足一般需要了。（申薇）
问：一部安徽大学无线电厂生产的275瓦扩音机的805A管衰老，换了一只新管子，但开启低压后，“805×2”检测电表反打，“6P14×2”档位电表指示正常。请问是什么原因？
答：开启低压开关后，话放6N1、混放6N2、倒相6N2、推动6P14×2及功放805×2的灯丝全部处于预热状态。另外供给功放805×2的负18V通过推动变压器次级中心抽头分别加在两只805的栅极。在正常预热情况下，检测电表是没有指示的。即使高压开关损坏处于“通”位，开启低压开关后，“805×2”电表也是逐渐顺向增到正常的静态电流值。上述故障原因可能出在新换的805管子本身栅极和灯丝磁极，这样805的负18V栅负压电源就会通过检测电表构成回路，使流过检测电表的电流与正常电流流向相反，造成电表反打的现象。（刘正成）
问：一台飞跃R150－1型150W扩音机，带四只25W高音扬声器。讲话、放唱片均正常，但收音时扬声器里发出“喀啦”“喀啦”的杂音，并且随音量的增大而增大。请问如何修理？
答：这种故障主要是扩音机和扬声器阻抗不匹配引起的。检修时首先把外负载开路，然后用假负载（100Ω～250Ω，150W以上的电阻）接至扩音机输出端上。如果杂音消除，则证明杂音是外接负载引起的，四只扬声器如附图的方法连接，阻抗、功率均不匹配，很容易引起高频寄生振荡干扰收音部分工作。遇到这种情况，可按下式计算变压器初级阻抗。Z\(_{初}\)=P0P×Z\(_{0}\)=150;25×250=1500Ω，式中P和Z初为扬声器变压器额定功率和初级阻抗，P0和Z\(_{0}\)为扩音机输出功率和输出阻抗。因此应把扬声器变压器初级阻抗1500Ω端接扩音机，这时功率虽不匹配（四个扬声总功率为100瓦，而扩音机输出150瓦），但只要适当控制扩音机的音量不要开足。（梁怀斌）
