电压降落指示器

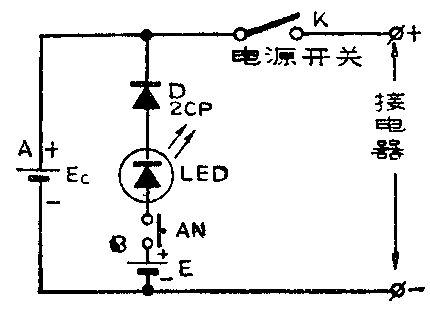

实践证明，当电池的电压降落至额定电压的70％左右时就应该停止使用。下面介绍一种电压降落指示器，见附图。按下AN，当电池Ec有足够的电压时，A端电位高于B端，电流不能自B端通过D、LED流向A端，故LED不发光。当电池电压Ec降落后，B端电位高于A端，有电流自B端向A端流动，LED发光，提醒用户及时更换电池。图中的二极管D起隔离作用，故平时不会影响电路工作。电池E的电压应选为用电器额定电压的70％。（陈国华）
