声音响亮的“叮咚”门铃

🏠 首页 《无线电》杂志 1988年 🔗 第4期 🔗 第30页 分类:收音机 🔗 于斌 🔗

市场可以买到的双音“叮咚”门铃,其原理多是采用电磁铁线圈通电后吸动铁芯,铁芯撞击金属片的方法来发声的。这种门铃的优点是声音清脆、悦耳,但它也有一个致命的弱点,声音太小,稍大一点的单元住房,如果房内正好放音乐的话就不易被听到。本人曾试图用提高电铃供电电压的方法来提高音量,但改动后“叮”声沙哑无余音,“咚”声依旧很小。为此,我制作了一台如图1所示的电子双音门铃,实用效果很好。

图1
图1 🔍原图 (914×540)

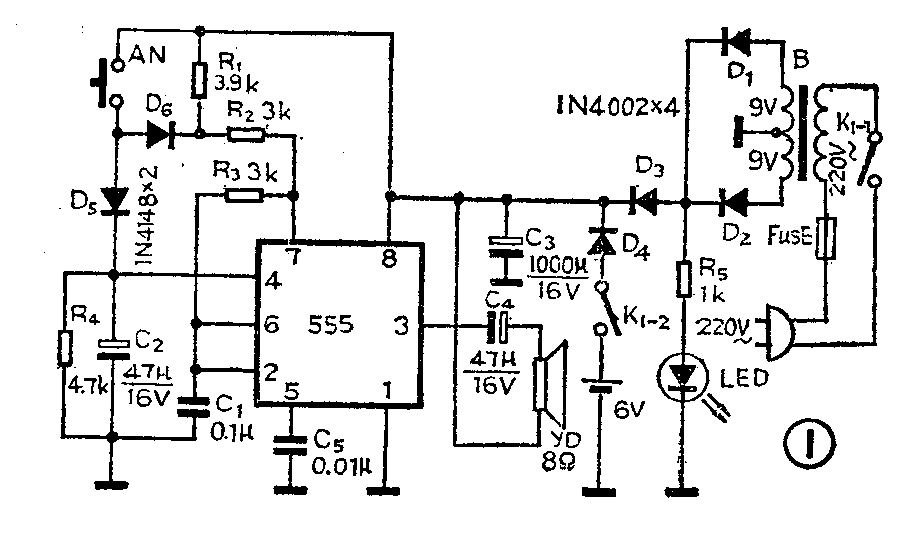

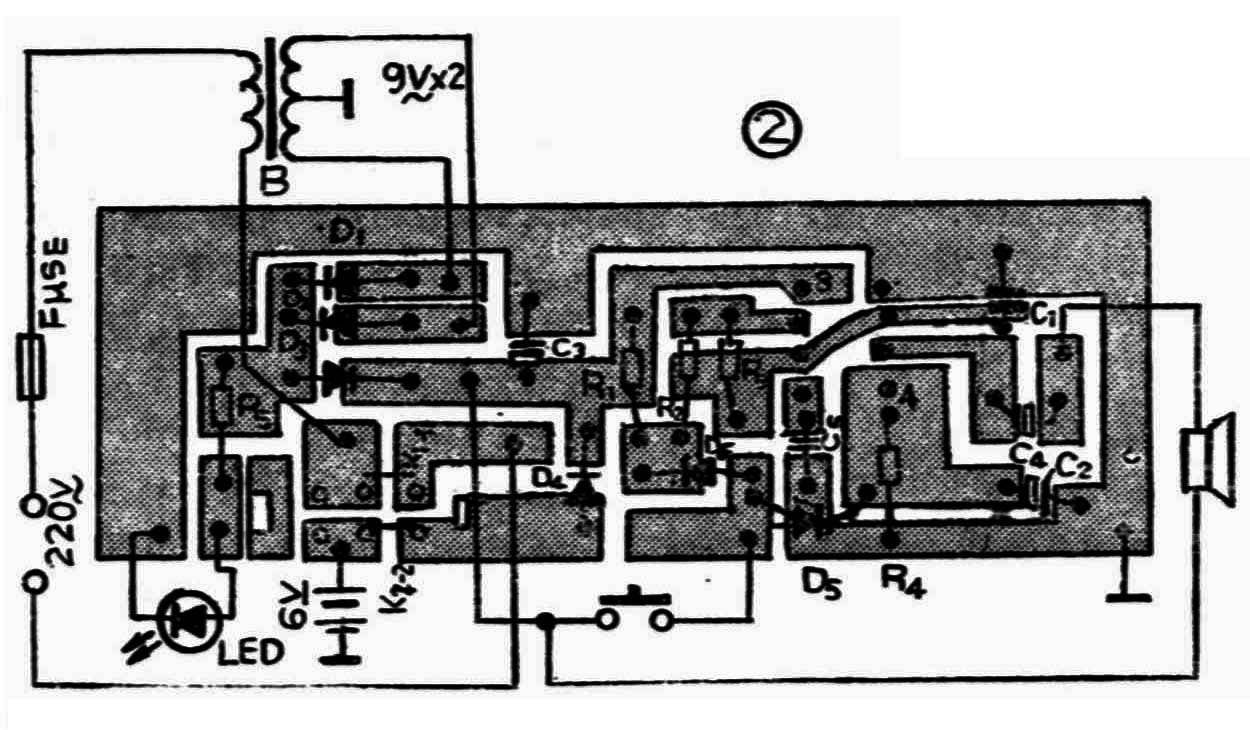

由图1可知,555时基电路接成最基本的多谐振荡器,振荡频率由R\(_{1}\)、R2、R\(_{3}\)和C1决定。下面分析一下电路的工作过程:K\(_{1-1}\)接通后220V电源加到B,B输出的电压经D1、D\(_{2}\)整流C3滤波后加至555电路,并点亮LED指示灯。若市电停电,电池将经K\(_{1}\)-2、D4继续供电。D\(_{3}\)的作用是防止电池的电倒流。AN不按下时,555电路不工作。压下AN后,C2经D\(_{5}\)AN被迅速充电(可认为充电电阻为零),555的第4脚为高电位,电源经D6、R\(_{2}\)、R3加至电路2、6、7脚,555电路开始自激振荡,其振荡频率为1.433/(R\(_{2}\)+2R3)C\(_{1}\),约1600Hz,此时扬声器中发出不间断的“叮”声。若再放开AN,D5、D\(_{6}\)一脚悬空,从电路中断开,C2通过R\(_{4}\)放电。这时,555电路的振荡电阻由R2、R\(_{3}\)变成R1+R\(_{2}\)、R3,故振荡频率下降为约1100Hz,扬声器发出“咚”声。由于C\(_{2}\)上的电荷很快放尽,555的4脚变为低电平停止振荡,故“咚”声很快停止,电路恢复原态,等待下一次触发。图1中555时基电路可使用业余品,只要有功能即可。其它元件也无特殊要求。门铃按钮引线可采用很细的漆包线代替,以免在房中布线影响美观。图2为印刷线路板图。若电路焊接无误,通电后即可正常工作无需调整。唯一要说明的是,如果感觉铃声太响,可在C4和扬声器间串一电阻。(于斌)
