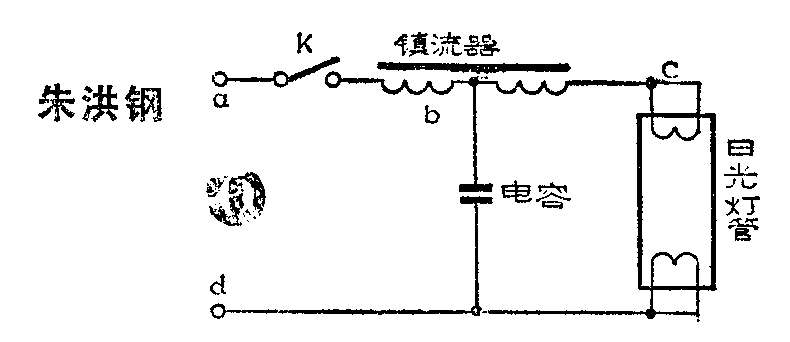

附图所示电路为8W日光灯电路。它具有良好的低电压启动性能。电路改装很简单，就是在原来8W镇流器两个串联的绕组连接线处接出一根引线，接一个1～2μF，耐压400V的油浸或金属化纸介电容器即可。根据实验，本电路也适用于10W、20W日光灯。
电路工作原理：当电路接上220V交流电源时，合上开关K，灯管未导通是高阻状态，电流自a→b→d成回路，形成电感电容串联谐振，选择适当数值使之处在软谐振工作状态。此时在c、d即灯管两端产生340V左右的电压，此高压使灯管启动导通。于是日光灯管呈低阻状态，使原来的串联软谐振电路变成电感、电容电阻混联电路，原串联电压谐振电路失谐，使灯管两端的电压稳定工作在60V左右，达到启动照明的目的。
在电压严重不足的地区，该电路抗低压启动效果显著。实测在电压低到150V时仍然能顺利启动，低到126V时仍然维持照明。即使灯管两端灯丝已断，但有电子发射能力的仍能工作，和没有改装的日光灯进行比较，电能消耗相当。另一特点是即使在低压低周供电时也没有通常的闪烁现象。另外它还具有改善功率因数的作用。该电路不需要接启辉器，当一次合上开关K不能启动，可以连续启动几次。
缺点：工作时镇流器因电磁振荡，引起嗡声。可以在灯罩内壁上涂上一层不容易干的粘滞性材料起阻尼作用，可以显著削弱嗡声。(朱洪钢)
