本文向大家介绍一种判定驻极体话筒优劣的实用方法。供无线电爱好者参考。

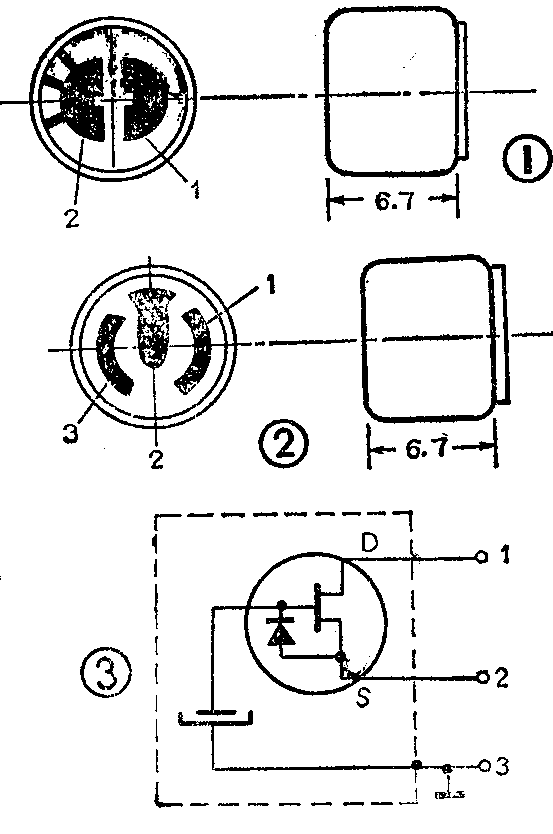

1．极性的判断：目前通用驻极体话筒的输出方式一般可以分为漏极输出和源极输出。输出的接点形式为两接点式（见图1）或三接点式（见图2）。驻极体话筒的内部结构如图3所示。将图3中的2极（S）与外壳（地）相接便得两接点形式，此时为漏极输出；将图3中的1极（D）与外壳（地）联接也得两接点形式，此时为源极输出；若将图3中的三点分别输出便得图2所示的三接点形式。因此，驶极体话筒在使用和维修中必须进行极性的判断。
由图3的基本结构可知，驻极体话筒由声电转换系统和场效应管组成。在场效应管的栅极和源极间接有一只二极管，故可利用二极管的正反向电阻特性来判断驻极体话筒的漏极和源极。
判断方法：将万用表的转换开关拨至R×1kΩ档上，将黑表笔接任意一接点，红表笔接另一接点，记下表中的数值；再交换两表笔的接触点，记下表中的数值，比较两次测试结果，阻值较小者。黑表笔接触点为源极，红表笔接触点为漏极。

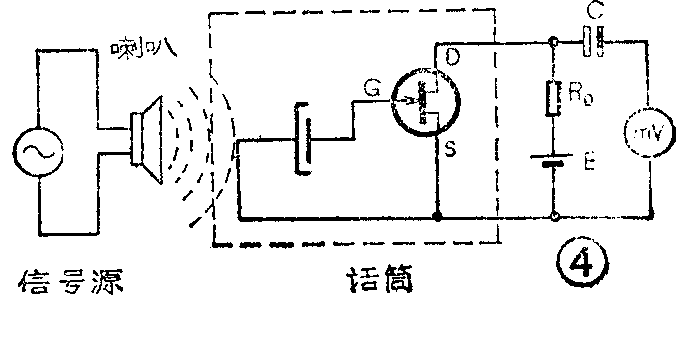

2、话筒的好坏与灵敏度高低的判断：图4是驻极体话筒测试原理图。当声压作用到话筒时，在mV表上便有输出。根据这个原理，我们可以利用万用表中的电池代替图4中的E，万用表的内阻代替图四中的R0，万用表的表头代替图中的mV表，用外界声源（喊话或嘴吹）代替图4中的喇叭及信号源。当声压作用到话筒时，表头就有一定的输出，根据话筒有无输出，判断话筒的好坏，根据输出的大小，判断话筒灵敏度的高低。
具体方法如下：将万用表转换开关拨至R×1kΩ档，黑表笔接话筒漏极（D），红表笔接话筒的源极（S），同时接地，用嘴吹话筒，观看万用表的指示，表头若无指示，说明话筒失效；有指示说明话筒正常工作；指示范围的大小，表示话筒灵敏度的高低。（王正先 杨进军）
