录象机自动保护电路的检修

录象机是比较贵重的家用电器，为了防止使用者偶然操作失误或机芯动作异常等，录象机内设有各种传感器，一旦机器工作不正常，相应的传感器的检出信号便送到微处理器，微处理器根据送来的检出信号，再发出指令，让保护机构动作，使录象机自动处于停机状态，停机并不意味着关断电源，待恢复正常后，录象机仍能正常工作。这部分电路称为录象机的自动保护电路，本文以松下NV—450MC为例分析其保护电路的原理及检修。

磁鼓是一个十分精密的机械部件，不论什么原因，只要磁鼓在应该工作的时候不转动，录象机就处于停机保护状态。

NV－450MC的磁鼓自动保护是依靠磁头开关脉冲来实现的，图1是控制部分的电路图，其中IC\(_{6}\)001（MN153421VG1）是微处理器，当加到IC6001的磁头开关脉冲太小或没有时，微处理器就发出停机指令。磁头开关脉冲是由鼓旋转器所产生的FG、PG信号经加工处理而形成的，它反过来又用来作为检测磁鼓是否转动的标志。磁鼓停转有两种情况：一种是磁鼓根本不转动，或者磁鼓转动片刻又停下来，另一种是磁鼓刚转动起来又停止。下面分别介绍这两种情况的检修方法：对于磁鼓根本不转动的情况，应检查伺服电路中的鼓驱动电路是否正常，电机电压是否加上，电压是否偏低，磁鼓本身是否损坏或鼓电机是否受震，其转子受卡等。对于磁鼓刚转起来又停止的情况，应重点检查鼓保护电路，在磁鼓转动的瞬间，用示波器看IC\(_{6}\)001的有无磁头开关脉冲（50Vp－p、25Hz方波）输入，如果没有磁头开关脉冲输入，再用示波器检查伺服板的FG、PG信号是否正常，DD直接驱动无刷直流电机内的霍尔集成块（HALLIC）是否有脉冲输出。如果有脉冲输出而频率信号发生器FG或相位信号发生器PG无输出，则可能是DD鼓电机至伺服板的连接插头有松动。如果FG和PG有输出，应重点检查磁头开关脉冲形成电路IC\(_{2}\)005工作是否正常。

带盘停转检测电路可测试带盘是否运转。当带盘传送带断裂或带盘主刹车未释放，导致带盘不运转时，为了避免因带盘不收带而造成磁带溢出，录象机将自动处于停机状态。

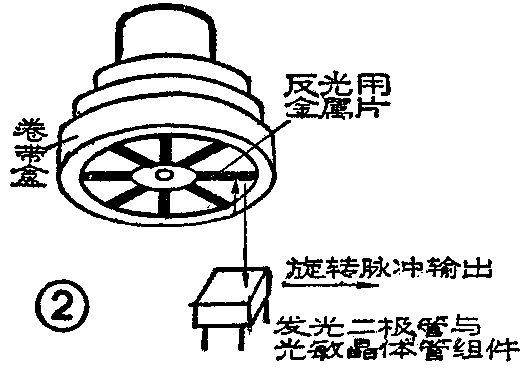

NV－450MC录象机的带盘停转检测机构是装在卷带盘的下面，其旋转检出装置为反射式光电型，其结构如图2所示，在卷带盘底部贴有反光用的金属片，金属片下方装有光电组件。当卷带盘旋转时，发光管发出的光经金属片反射，被光敏管接受，从而产生反映带盘旋转的脉冲。从图1可看出，此脉冲送到微处理器IC\(_{6}\)001的。一旦卷带盘因故障停转，反映带盘旋转的脉冲便消失，于是微处理器使马上发出停机指令。

检修时要注意观察带盘是根本不转还是转动片刻又停下来。如果是带盘根本不转，有可能是带盘机械驱动系统出了故障，例如：皮带断裂或脱出，制动闸没有释放等。如果是带盘转动一会儿又停下来，首先应检查带盘转感器是否出了故障，其检查方法：在带盘转动的瞬间，用示波器观察IC\(_{6}\)001的是否有带盘旋转脉冲，如果没有，则肯定是带盘停转检测电路出了故障，应检查光敏器件。

在磁带的始端和尾端都有一段透明的引导带（小1／2录象带除外）。在机芯的中央部位装有红外线发光二极管或白炽小灯泡，在磁带仓的两侧装有光电晶体管（也称光敏管）。当磁带不是在带端运行时，红外线光因磁带涂层阻挡照不到光敏管上，此时，光敏管呈高内阻，其集电极呈高电位H。当磁带运行到终端透明引导带部分时，红外线光便透过引导带投射到终端光敏管上（图1中的终端传感器），此时光敏管内阻急剧下降，相当于集电极接地，微处理器IC\(_{6}\)001也因呈现低电平而输出控制指令，使录象机自动停机并马上执行倒带功能。同理，当录象机在执行倒带或反向寻象动作，使磁带运行到始端时，由于始端传感器受光照，使微处理器IC6001的脚呈现低电平，也会发出停机指令的。

检修带端检测电路，首先看带端检测灯是否工作正常，对于采用小白炽灯泡的，应看它是否亮着，对于采用红外线发光的二极管，可用万用表测一下该管中有无电流通过。如果带端检测灯正常，再检查盒仓两侧的光敏管。检查光敏组件有两种方法，一种是测电压法，不装磁带，开启电源，用万用表5伏档测光敏管集电极与地之间的直流电压。正常情况下，光照时与无光照时电压有明显的变化，有光照时，电压低，否则即说明光敏组件失效。另一种是测电阻法，先将录象机电源关掉，把插头拔下，然后用万用表高阻档测光敏管两端的电阻。正常情况下，光照时与无光照时电阻值有明显的变化，光照时阻值变小，否则即说明光敏组件损坏。

有时带端不能自动停机的原因是由于磁带两端已不存在透明引导带，所以，当磁带部分破损需要剪去时，千万别忘了要恢复两端本来具有的透明引导带。

冬天，录象机从寒冷的室外搬到温暖的室内时，在磁鼓周围就会产生露水，如果就这样进行使用，让磁带贴着磁鼓表面运行，露水就有可能将磁带沾在磁鼓上，这样很容易损坏磁头与磁带，为了防止这种事故，录象机中结露检测电路利用结露传感器来检测录象机内的湿度，当湿度达到一定程度时，录象机就自动停机。NV－450MC录象机的潮湿传感安装在视频磁鼓附近，干燥时，传感器电阻较小，约为600Ω，当湿度达到85％以上时，其电阻值猛增，约为50k，从图1可以看出，当潮湿传感器为高阻值时，IC\(_{6}\)002的⑤脚电位高于⑥脚电位，因而使⑦脚也呈高电平，⑦脚高电平又使微处理器也呈高电平，于是微处理器发出禁止所有机械动作的指令，并在多功能显示窗上出现“d”的字样。待显示窗上的“d”字样消失，录象机便可正常使用。

如果录象机不存在结露的条件，例如：环境湿度没有变化，而在多功能显示窗上出现“d”字样，就属于结露保护电路的误动作。遇到这种情况首先测一下IC\(_{6}\)001的脚是否出高电平，然后再测IC6002的⑤脚电压是否高于⑥脚电压，如果⑤脚电压低于⑥脚电压，并且IC\(_{6}\)001的脚也呈高电平，则可能是IC6002损坏或工作不正常。如果IC\(_{6}\)002的⑤脚电位高于⑥脚，则应检查潮湿传感器的非接地端是否开路或P6004的脚插头、插座间接触不牢。

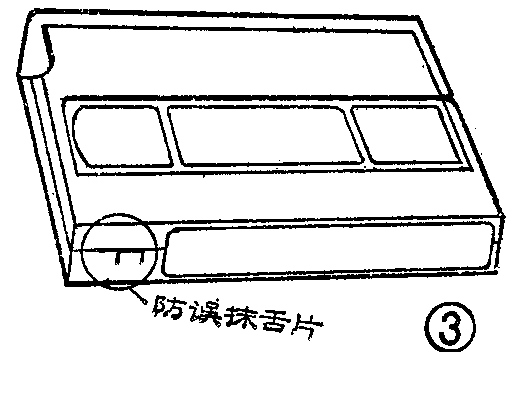

为了防止操作者偶然失误，将磁带上录制的重要内容的磁带抹去，磁带盒上特设有防止误抹的舌片，如图3所示，如果折断了这个舌片，磁带就无法进行再记录了。

录象机上设有防误抹开关，见图1中接插件P\(_{6}\)004的③脚处，当磁带盒上没有防误抹舌片时，这个开关就处于断开状态，此时录象机只能重放而不能记录。只有磁带盒上有完整的防误抹舌片时，才能使防误抹开关接通，即IC6001的通过开关接地，微处理器才能发出录制的指令。

如果录象机能重放而不能记录，首先应检查一下磁带盒上的防误抹舌片是否完好，如果舌片完好，则应检查防误抹开关是否正常，在磁带插入后开关是否接通，如果发现开关片生锈，可用细砂纸或酒精将锈擦去，另外，还要注意开关上的两根接线是否脱焊。对于已经挖去舌片的磁带，只要在原处贴上一块绷紧的透明胶布仍可重新记录。

录象机在记录或重放时，送入带盒仓的磁带首先要由加载机构将磁带从带盒内拉出，并加至到磁鼓上，这个过程称为加载。

当磁带加载到半路上因受阻而不能继续前进时，微处理器则将判断为设备机构处于故障状态，而令其退载返回，以防加载电机因加载过重而损坏。

这种故障大部分是由机械故障引起的，首先应换一盒磁带试试，以排除磁带盒本身导带不流畅而导致的负载过重。如果换磁带后仍不行，应仔细观察录象机的加载滑轨是否日久积尘太多，若太脏了应进行清洗处理，然后再涂抹适当的医用凡士林进行润滑（千万不要用机油）。另外，再检查一下在加载过程中带盘主闸是否脱开，如果带盘主闸正常而磁带仍拉不出来，则说明是加载过重了。

对于不合乎标准的次质量磁带（机械安装精度不够或磁带在带盒内阻力太大等），有可能因磁带受阻而到达不了预定的位置就反弹出来。这就是在微处理器控制下的自动保护功能，否则磁带强行送入将会引起更大的故障。

当录象机处于暂停状态时，视频磁头将一直在磁带的一个位置上扫描（即扫描同一条磁迹），如果暂停时间太长，必然会损伤磁带，因此，微处理器设定，如果暂停时间超过五分钟（3／4英寸录象机大约为八分钟），录象机将自动解除暂停状态而转为停机。

凡是正在使用的录象机，如果突然间发生停电现象，当电源恢复后，则录象机不论原来处于何种工作状态，微处理器都是首先令录象机执行退载动作，将磁带收回磁带盒，然后转为停机等待再操作。

以上是NV－450MC录象机所具有的八种自动保护功能，对于其它型号的录象机其保护功能会有所不同，但也基本上是大同小异，了解各种保护电路，将有助于分析录象机所出现的各种自动停机现象，对正确判断和快速排除控制系统的故障也帮助很大。（周振福）
