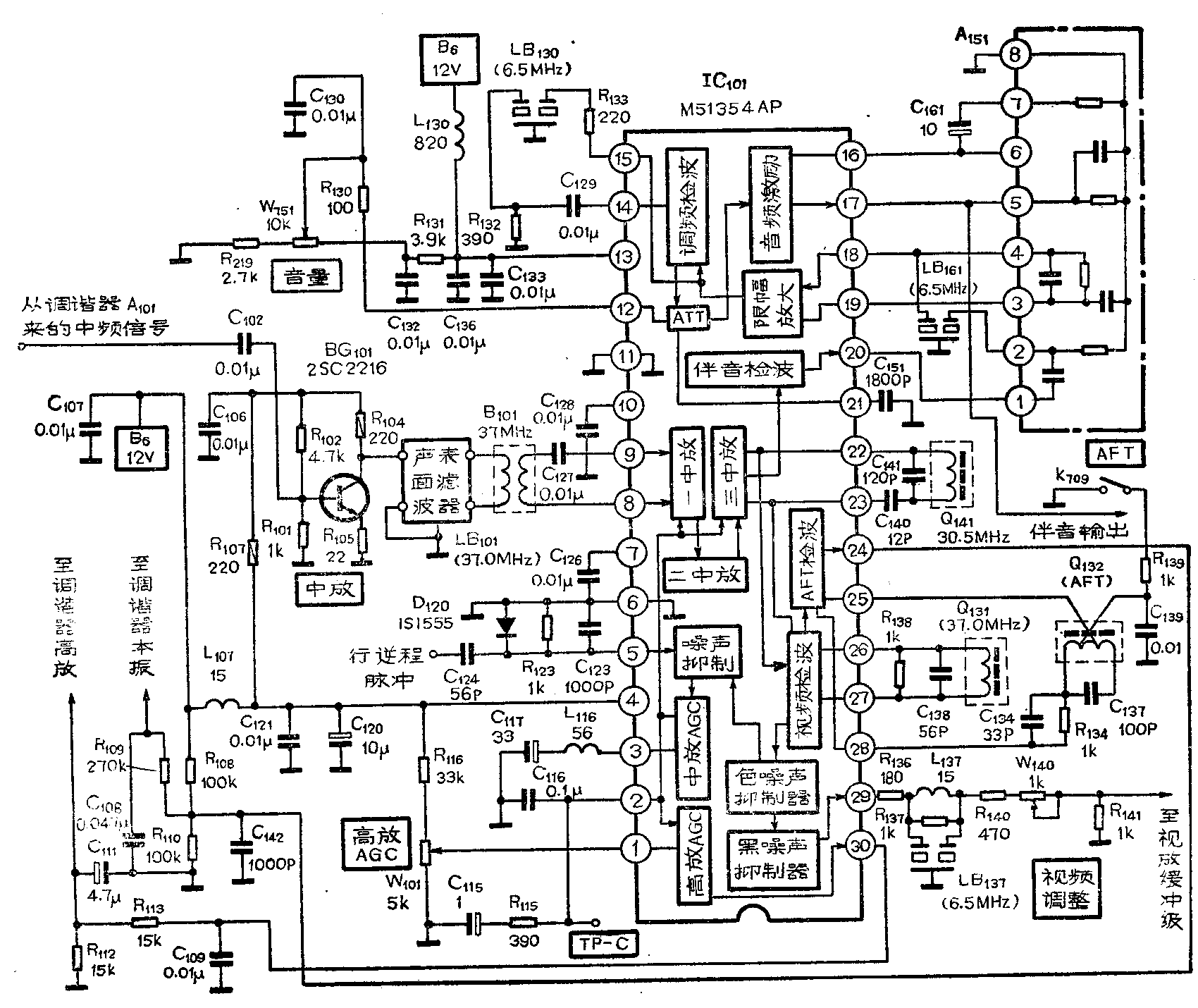

昆仑S471型18英寸彩色电视机的中放通道电路，由一块有30个出脚双列直插式塑装中规模集成电路M51354AP和外围电路组成，如图所示。下边具体介绍中放通道各部分电路。
1．图象中频放大电路：从电子调谐器A\(_{1}\)01送来的中频信号通过前置中放BG101，送到声表面波滤波器LB\(_{1}\)01。本机采用的声表面波滤波器为亮度延迟补偿型，它在提供一定的通频带，完成中频通带滤波的同时，对亮度信号进行了约300μS的延迟，使整机电路中省去亮度延迟线及亮度延迟电路。加入前置中放是用来补偿声表面波滤波器的插入损耗所带来的增益损失，该级增益约16～20dB。从LB101输出的中频信号经匹配变压器B\(_{1}\)01和电容C127，加到IC\(_{1}\)01的平衡输入端8脚和9脚。合理设计B101的参数\(_{1}\)01和IC101的平衡输入端之间达到良好的匹配，有效地抑制中频信号通带外的噪声，提高在弱信号时的信噪比，同时还可以减小声表面滤波器的插入损耗。
从8脚和9脚输入的中频信号加到IC\(_{1}\)01内中频放大器，共三级中放。三级之间采用直接耦合，并加有深度直流负反馈以稳定工作点。接在7脚和10脚上的电容C126和C\(_{128}\)是中放直流负反馈电路的旁路电容，为了保证中放的稳定性，要求这两个电容必须具有良好的高频稳定性。从图看出IC101内中放AGC电路输出的自动增益控制电压加到第一、三中放，去控制图象中放有一个稳定的增益。第三中放的两个输出端接到视频检波电路并接入伴音载波陷波电路，即接在22脚和23脚由Q\(_{141}\)、C140和C\(_{141}\)组成的并联型30.5MHz载频吸收回路，抑制伴音信号对图象信号的干扰。第三中放的另一输出端接到伴音检波电路。
2．视频检波和噪声抑制电路：由第三中放输出的图象中频信号送到视频检波电路，本机采用同步检波方式进行视频检波。先从图象中频信号中取出图象载频信号作参考信号，再送到模拟乘法器中与图象中频信号相乘，然后通过低通滤波器把视频信号分离出来。接在26脚和27脚由Q\(_{131}\)、C138和R\(_{138}\)组成的并联调谐回路（谐振频率37MHz）为视频检波器中图象载频放大器的负载，用来获得图象载频信号作同步检波的参考信号。从视频检波器输出的视频信号送到噪声抑制电路和白、黑噪声抑制器。
破坏电视同步的干扰信号有时高而有时低，超过黑色电平的干扰信号称“黑噪声”，超过白色电平的干扰信号称“白噪声”。这两种干扰信号不但破坏同步，而且在画面上形成“反差干扰”，即应该是黑色的图象变成了白色，或应是白色的变成了黑色。为了彻底抑制黑、白噪声的干扰，设置了黑噪声抑制器和白噪声抑制器。当干扰信号到来时，黑、白噪声抑制器立即开始工作，强行将干扰信号钳位到一定电平而消除黑、白噪声的干扰。
经过噪声抑制电路的视频信号由29脚输出，经过由三端陶瓷滤波器LB137（6.5MHz）、高扼圈L137和R137组成的伴音中频吸收回路，滤除视频信号中的伴音信号，防止伴音干扰图象。R\(_{136}\)和R140\(_{137}\)的匹配电阻，W140是视频调整电位器，调整W\(_{14}\)0使输出的视频信号幅度达到规定值（即峰峰值为0.7伏），再送到视放缓冲级。
3．中放AGC和高放AGC：IC\(_{1}\)01内中放AGC采用“噪声抑制——峰值检波——键控”式自动增益电路，它输出的AGC电压（即2脚上电压）加到第一、三图象中放和高放AGC电路。当信号增强时，2脚电压下降使中放增益减小；当信号减弱时，2脚电压上升而使中放增益提高，如此反复地控制使中放增益稳定，也使视频信号的同步头电平固定。为了保证中放AGC电压的平滑度和加快AGC的控制速度，在2脚和3脚接了由C116、C\(_{117}\)和L116组成的两节中放AGC电压滤波器。其中电感L\(_{116}\)用来防止同步信号脉冲前沿引起的减幅振荡，电容C116滤掉AGC电压中高频成分。
在中放AGC电路之前加了一个噪声抑制电路，用来防止产生AGC波动现象。例如干扰信号出现在两个同步脉冲之间，并且干扰信号周期比同步周期短时，就会使AGC产生波动而引起误动作。噪声抑制电路就是抑制这类噪声而防止这种误动作的发生。当干扰信号的周期很长时，噪声抑制电路工作就不正常，这时中放AGC电路输出高电平控制电压，引起图象中放饱和而使AGC锁死。为了防止中放饱和，在5脚和6脚接入电容C\(_{123}\)，当干扰信号的周期比这个电容所决定的时间常数还长时，噪声抑制电路就被关断而避免AGC锁死现象的发生。另外在5脚送入行逆程脉冲，这样在行逆程脉冲作用期间，关闭噪声抑制电路而防止AGC锁死。
高放AGC采用反向自动增益控制，它输出的自动增益控制电压从30脚输出，经由C\(_{1}\)09、R113、R\(_{112}\)和C108组成的低通滤波器，加到电子调谐器的高放级。当输入信号变弱时2脚电压升高，使高放AGC电路输出的控制电压也升高，加到调谐器高放后使其增益下降：当输入信号变强时2脚电压减小，高放AGC电压就减小而使调谐器的高放增益减小，从而使调谐器中高放增益得到稳定。＋12V电压经R\(_{116}\)和W101分压从1脚输入加到高放AGC电路，调整W\(_{1}\)01可以改变1脚的电压大小，从而改变了高放AGC的起控点的提前或延迟。
4．自动频率微调（AFT）：IC\(_{1}\)01内的AFT检波采用正交检波技术，实际是一个鉴相电路。＋12V电压经R108和R\(_{11}\)0分压从24脚加到AFT检波器，作鉴相电路的基准电平，C142是高频旁路电容。AFT检波器经25脚和28脚和AFT线圈Q\(_{132}\)相连，Q132、C\(_{134}\)、C137和R\(_{134}\)组成AFT调谐回路，其中电容C134值的大小对AFT工作稳定有很大的影响。
加到AFT检波器中鉴相器的信号，一个是由视频检波器送来的图象载频信号，作基准信号；另一个是通过视频检波线圈Q\(_{131}\)与AFT线圈Q132之间的耦合，以及25、26脚之间和27、28脚之间的分布电容耦合而得到的图象载频信号，经移相后加到AFT鉴相器，这两个信号在AFT鉴相器进行相位比较。当图象载频（37MHz）准确时，这两个信号的相位差被调整成90°，此时AFT鉴相器从24脚输出的AFT电压为基准电平。当图象载频偏高时，这个相位差变的大于90°；反之图象载频偏低时，这个相位差变的小于90°。AFT鉴相器将这个相位差转变成相应低于或高于基准电平的AFT电压，从24脚输出加到调谐器的本振电路，使本振频率自动回到正确值。AFT线圈中心抽头通过R\(_{139}\)接到AFT开关上，当此开关合上接地时，AFT停止工作；当此开关打开不接地时，AFT工作正常，C139是高频旁路电容。
5．伴音中频检波器：第三中放的输出有一路加到伴音检波器、进行预放和调频检波得到6.5MHz伴音中频信号，从20脚输出加到厚膜块A\(_{151}\)的1脚，经过A151内的带通滤波器又从它的2脚输出，经6.5MHz三端陶瓷滤波器LB\(_{161}\)取出6.5MHz的伴音中频信号，然后从IC101的18脚输入加到限幅放大器，对伴音中频信号进行放大和抑制噪声。接在A\(_{151}\)的3脚和4脚的电阻和电容为限幅放大器的负载。
6．调频检波器：IC\(_{1}\)01的调频检波器采用正交检波电路。限幅放大器输出的伴音中频信号，一路直接加到调频检波器；另一路由15脚输出经陶瓷鉴频器LB130取出6.5MHz伴音载频并移相90°，从14脚输入加到调频检波器。这两个信号在调频检波器中进行相位检波，得到伴音音频信号送到电子衰减器（ATT）。接在21脚的电容C\(_{151}\)是滤波电容，用来滤除伴音中频信号以减小伴音中频信号对音频信号的影响。R132和R\(_{133}\)是陶瓷鉴频器LB130的匹配电阻，电容C\(_{129}\)是用来修正移相相位的，这几个元件的作用是保证调频检波器准确工作在6.5MHz频率上。
7．电子衰减及伴音激励电路：IC\(_{1}\)01内电子衰减电路（ATT）采用电压控制放大量的放大器。+12V电压经R131、音量电位器W\(_{751}\)和R219分压，从12脚输入加到电子衰减电路，调节W\(_{751}\)改变12脚输入电压的大小来改变放大器的增益和衰减而达到控制音量大小的目的。R130是限流电阻，C\(_{13}\)0和C132是去耦电容，确保12脚的控制电压稳定。
从电子衰减电路输出的音频信号送到音频激励电路进行放大，然后从17脚直接耦合输出到伴音功放级。接在A\(_{151}\)的5、9、7、8脚的电阻和电容为音频激励电路元件。
IC\(_{1}\)01的4脚是图象中放、AGC电路、视频检波、噪声控制等电路的+12伏电源输入端子，电容C107、C\(_{12}\)0、C121和电感L\(_{1}\)07组成了去耦电路，防止中频和视频信号通过电源对其它电路产生不良影响。6脚为上述几部分电路的接地端子。13脚是伴音处理电路的+12伏电源输入端子，11脚是这部分电路的接地端子。L130是高频扼流圈，C\(_{133}\)和C136是高频滤波电容，它组成去耦电路用来防止视频和音频信号通过电源而产生相互干扰。
总之，本机中放通道由于采用了一块中规模集成电路，使电路结构简单，调整方便且性能稳定，使整机技术性能和可靠性提高。（张振华）
