“猎狐”电子游戏机

通常的电子游戏机都需要配备大型的显示屏，或与电视机配合才能娱乐。这类游戏机不便于携带使用。本文要介绍的见一种名为猎狐的电子游戏机，它具有体积小、重量轻、使用电池供电等优点。

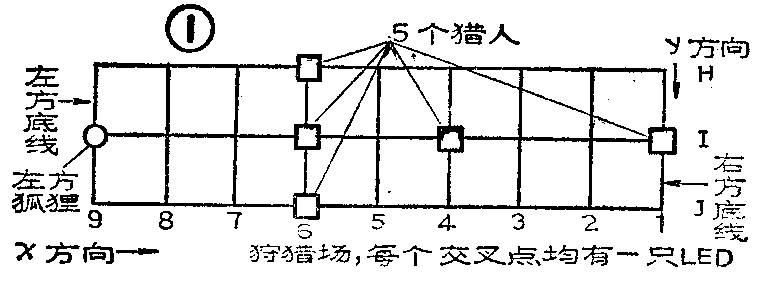

本游戏机被设计为可与两人对抗，两人分别扮演左方和右方的狐狸，用图2b所示的按钮来控制狐狸的前进和上、下移动，以躲过猎人走向终点。而游戏机则扮演由5个猎人组成的狩猎队。猎人如果捉住狐狸或狐狸自己碰上猎人，则算游戏者失误一盘。左方玩完四盘后则轮到右方玩四盘，如此循环。显示屏上方的7位LED数码管可以显示出盘数、每局剩余的时间数、狐狸进入狩猎场的深度，狐狸所得的分数等多种信息。游戏的计分规则比较复杂，整个计分法体现了对游戏者有奖有罚的原则，很能吸引人。其游戏规则如下：开局时，狐狸和猎人的排列如图1所示。狐狸所代表的发光管比猎人的亮得多，很容易看出来。开始，先由左方游戏者玩，四盘结束后，狐狸将出现在右方，改由右方游戏者玩。不论左方游戏者还是右方游戏者，主要靠操作狐狸在X方向移动得分，如果操纵狐狸走到对面的底线，则再奖励四盘。狐狸不管向哪个方向移动，5个猎人均不会弄错方向而一直向狐狸包围过来。猎人的移动是由集成块计算和控制的，它并不存在某种规律，是随机的，当然，其中某个猎人移动的路径不一定是最佳的，所以，狐狸可以做些假动作迂回前进来引开猎人，走到对面底线得分。如果在游戏中狐狸被猎人捉住，则狩猎场上的所有发光管均要先暗一下，但其中捉住狐狸的猎人会一闪一闪地欢呼。此时如果压下显示键（AN\(_{2}\)或AN3），狩猎场将复原并显示得分情况。游戏时间每局共有15点，每点为10秒，开局时按下AN\(_{3}\)，显示器中间将显示“15”，移动狐狸后开始累减计时，每秒响一声“嘟”，时间减至零时则本盘结束，显示游戏双方的得分情况。每局走完15点后，如还要继续玩下去，则只要按下AN2钮，即可再加时15点。游戏速度分快、慢两种。慢档时每秒猎人移动一步，快档时每秒猎人移动两步。游戏的计分办法是；先走的一方进入狩猎场深度的底数为20，以后每在X方向前进一步，记数则加1。累加至50后，每再前进一步，记数减1。待累减至零则算先胜一盘得7分。在游戏过程中如被猎人抓住，则本盘结束，但已得的分数仍保留。此时改由另一方玩；如果某方经过四盘后未曾得到7分，也改由对方走。如果某一方所得的深度记数处于加状态，改由另一方玩时变为减。如：左方玩完四盘后的记数是39，轮到右方玩时右方某盘前进了五步，则记数变为34，显然右方将记数减到零时就容易了许多，无需先累加至50再累减，较易得到7分。每当狐狸被猎人捉住，喇叭奏乐一遍；每走完四盘喇叭奏乐二遍；当某方得7分时，喇叭会奏出更好听的音乐以示祝贺。各按钮的功能、接线及相应的显示情况详见图2。

电路见图3，它由主控部分、显示器、显示驱动部分、按钮板、直流变换器等五部分组成。

电路的主控部分为游戏机专用大规模集成电路IC\(_{1}\)（PIC1655A），它的引脚功能见表1。

由于本游戏机要显示的内容较多；其中7位LED数码管加上三个小数点共用了52个发光二极管，再加上狩猎场3×9点阵27个发光二极管，共79个。因此IC\(_{1}\)采用动态扫描的方式输出信息。它将整个信息分成9位11段，9条位线分别对应狩猎场的X方位1～9，同时LED数码管的第1、2位对应第1、2位线，第3、4、5位对应4、5、6位线，第6、7位对应7、8位线。11段分别是LED数码管的a～g笔段、小数点Dp、狩猎场的y方位H、I、J。为了进一步减少IC的引出脚，数码管的内容与狩猎场的内容采用分别输出的方法，即平常只显示狩猎场的情况，按下AN2、AN\(_{3}\)时数码管才显示。这样做的另一个好处是可以延长电池的使用寿命。PIC1655A采用分别输出信息后，段线减为五条。一条是由IC122脚输出的小数点信号，另四条由IC\(_{1}\)18～21脚输出，经IC2进行BCD／7段锁存、译码产生7个笔段信号。数码管和狩猎场显示的转换由IC\(_{1}\)的第67脚控制。平时位线、段线只输出狩猎场的信息，此时IC1的第23脚为低电平，它有两个作用；（1）将4511第4脚BI-拉为低电平，从而使4511的输出处于消隐状态。（2）令BG\(_{3}\)导通，从而使BG4～BG\(_{6}\)导通，以显示狩猎场的内容。当IC1的6或7脚接地时IC\(_{1}\)第23脚变为高电平，它使BG3～BG\(_{6}\)截止，狩猎场情况停止显示。同时，BI-消隐控制线为高电平，4511开始输出笔段信号。IC1第27、28脚为CR输入端，外接的0.1μ、68p电容，100k、33k电阻与内部电路组成RC振荡器，产生约145kHz的时钟信号。这四个元件的数值一般不要轻易变动。BG\(_{8}\)为乐音驱动管，由IC1第24脚输出的乐音信号通过BG\(_{8}\)驱动压电陶瓷喇叭发音。IC1第9脚与BG\(_{12}\)构成狐狸移动控制极，它与10、11、13、17脚配合完成狐狸的消隐、前进、上移、下移等功能。BG9～BG\(_{18}\)将IC1的10～24脚输出的位线信号放大并送至显示器。图3中虚线框内为普通的直流变换器，它可以把3～4.5V的供电电源电压变换为6V、9V的电压。6V电压供IC\(_{1}\)、IC2及显示器使用，9V电压单独供BG\(_{8}\)以驱动压电陶瓷喇叭。其中DW为稳压值4.7V～5.6V的稳压管。为提高变换效率，变压器B采用罐形高频磁芯。游戏机中的显示器外形只有40×70mm\(^{2}\)，它采用一体化镶嵌工艺安装多达79个发光管单元，即先在基板上制出印刷线路，再在上面安装由单片LED管芯组成的数码管单元，最后用有机玻璃防护罩压封。

以PIC1655A为核心组成的猎狐游戏机可以有多种电路结构，其中图3示出的属典型产品，称为1型；采用两块集成驱动器代管图3中的位线驱动晶体管的产品称为2型；在1、2型的基础上去掉直流变换器部分而直接采用9V层叠电池供电的称为3型。如果主控部分使用功能更强的集成电路MPO170或MPO918代替PIC1655A，则电路更简洁。因为它们内附译码及驱动器，外围电路几乎全部省略。用MPO170或MPO918组装的游戏机，使用3～4.5V电源的为4型，使用9V层叠电池供电的为5型。图3中4511可用74C48代替，晶体管可用同极性的硅高频小功率管代换，无特殊要求。由于各型的供电电压不同，使用时应注意。（游戏机可邮购，详见本期48页）(李隆)
