该电路可供无线对讲机及其它电池供电的装置用作电源指示及电压跌落指示。在电池电压处于正常工作范围时，发出连续的绿光指示。一旦电压下降到预先设置的数值时，绿灯熄灭，同时断续发出红光进行告警。该装置在连续发光时，最大耗电为5毫安。而发出闪光时，平均耗电仅为1.2毫安。该电路最大的特点是，红、绿灯的转换干脆利索，具有陡直的特性。

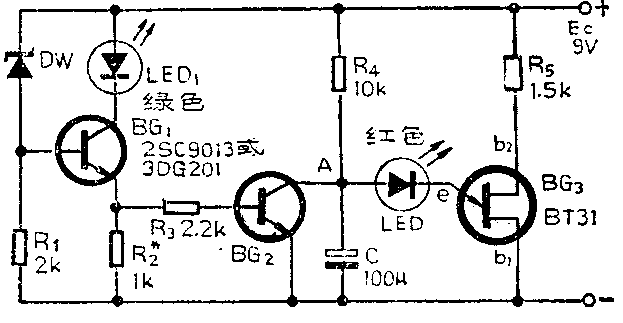

图中BG\(_{1}\)、LED1及附属电路组成正常指示电路，BG\(_{3}\)及附属电路组成振荡器，BG2为电子开关。当电源电压在报警点以上时，稳压管DW被击穿，BG\(_{1}\)处于放大状态，LED1（绿色）被点亮。同时，R\(_{2}\)上的压降足以使BG2饱和导通，将A点电流旁路入地，BG\(_{3}\)停振。R2同时决定了流过LED\(_{1}\)上的电流。当电源电压下降到不足以击穿DW时，BG1截止，LED\(_{1}\)熄灭。同时BG2截止，电源通过R\(_{4}\)对C充电，到一定电压，BG3起振。LED\(_{2}\)（红色）以脉冲形式发光，进行告警指示。振荡频率由R4、C决定，但C容量不可取得太小，不然LED\(_{2}\)发光较暗。
DW的击穿电压选择为U\(_{DW}\)≈E＇c－0.5（E＇c为跌落报警点电压；0.5为BG1be结的正向压降）。R\(_{2}\)=（Ec－UDW－0.5）／I\(_{L1}\)（Ec为电源电压；IL1为LED\(_{1}\)的工作电流，一般取2.5mA）。通过选择不同的UDW就可适应不同的电源电压。 （周兴华）
