TWH8778是国外近年继TWH8751后推出的大电流驱动开关集成电路。它设计新颖，虽内部结构复杂，但应用却十分方便。只需在“控制”端加上一个数字信号，就能高速控制外接负载的通断。TWH8778采用场效应管和双极晶体管混合工艺制作。因此，具有低静态功耗和高增益的优点。同时，芯片设有过压、过热、过流等多种保护电路，能经受极为苛刻的工作环境和负载条件。它通用性很强，可在各种自控系统中作为高速大电流驱动开关使用。
TWH8778的主要特点
1、输出电流大，24V时为1.0A（典型值）；2、电源输入级设有完善的自动过压保护电路；3、有输出限流电路，能将输出负载电流自动限制在1.0A左右；4、开关压降较小，约为0.5V/1A；5、电路的控制端可直接与TTL、CMOS电路连接；6、自动恢复的热保护功能；7、静态功耗很小，负载切断时仅50μA；8、有效工作频率达15KHz；9、采用TO—220五脚封装，体积小且便于安装。
TWH8778的主要技术参数

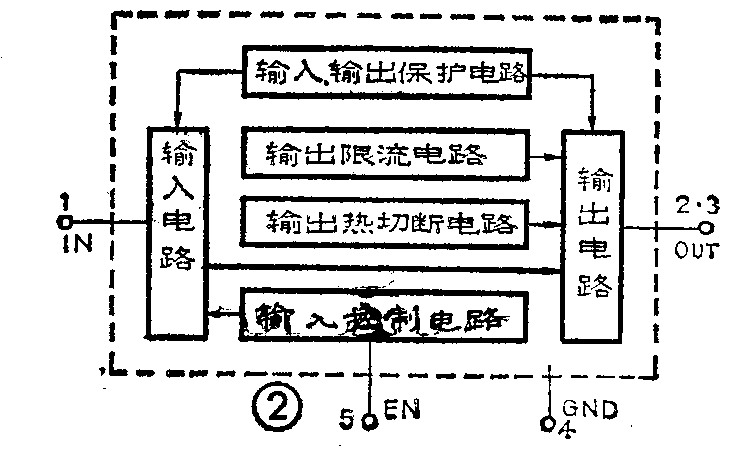

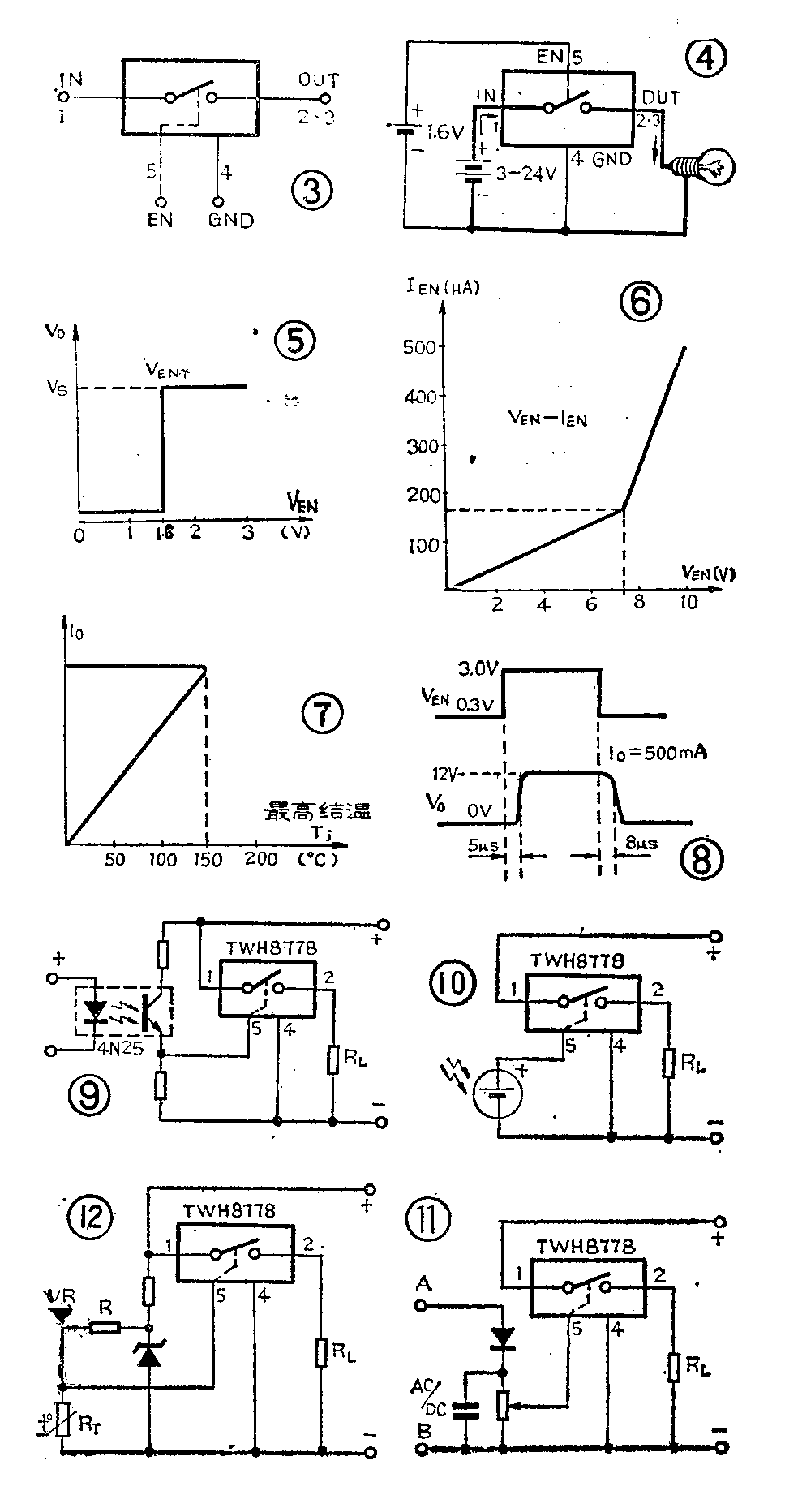

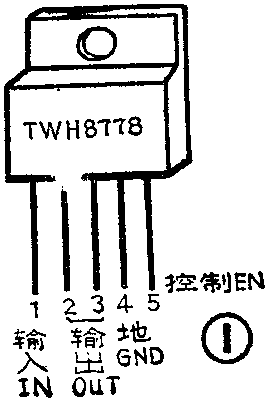

TWH8778的引脚功能如图1，图2为其内部功能框图。图3为电路符号，其2、3脚在集成电路内部是并联的。典型线路如图4所示，当EN脚为数字高电平时，输入IN至输出OUT即接通，反之即断开。图5示出了TWH8778的控制与输出特性曲线。由图可知，其开启电压阀值为1.6V左右，与TTL和CMOS数字电路兼容。由图6输入特性曲线上看出，当V\(_{EN}\)＞6.5V时，控制输入电流急剧上升，故实际应用时，VEN应小于6V。TWH8778内设有过压保护电路，当IN端电压超过30V时，输出负载电流被自动切断（I\(_{0}\)=0），待VIN下降后，开关电路自动恢复。图7为TW－H8778的热保护特性曲线。图8示出了其开关特性，由图可知，它的切断延迟时间大于导通延迟时间，使用时应注意。TWH8778的详细技术参数见表1。
TWH8778的应用
综上所述，TWH8778无疑是一只设计新颖的开关器件。但是，它在国内还未广泛采用。下面举几个简单的例子。首先，它可被看作一只直流3～24V的高速电子继电器来使用。图9就是一个固体继电器；当光电耦合器4N25发射端加上电压时，接收端的光敏三极管导通，使得TWH8778导通。图10为光控开关，当有光照时，硅光电池输出大于1.6V，电路导通。图11为超压保护电路，平时控制端通过R调至额定值，如被监示电压A、B端偏高，电路将导通。图12为温控开关电路，测温元件R\(_{T}\)阻值随温度变化，R与RT交点上的电压V\(_{R}\)也相应改变，当VR大于1.6V时，电路导通。
以上仅举出几种常用电原理图，做为资料提供给大家。更好的、更实用的电路我们期待广大读者来开发。（赠送方法详见第1页）(蔡凡弟)
