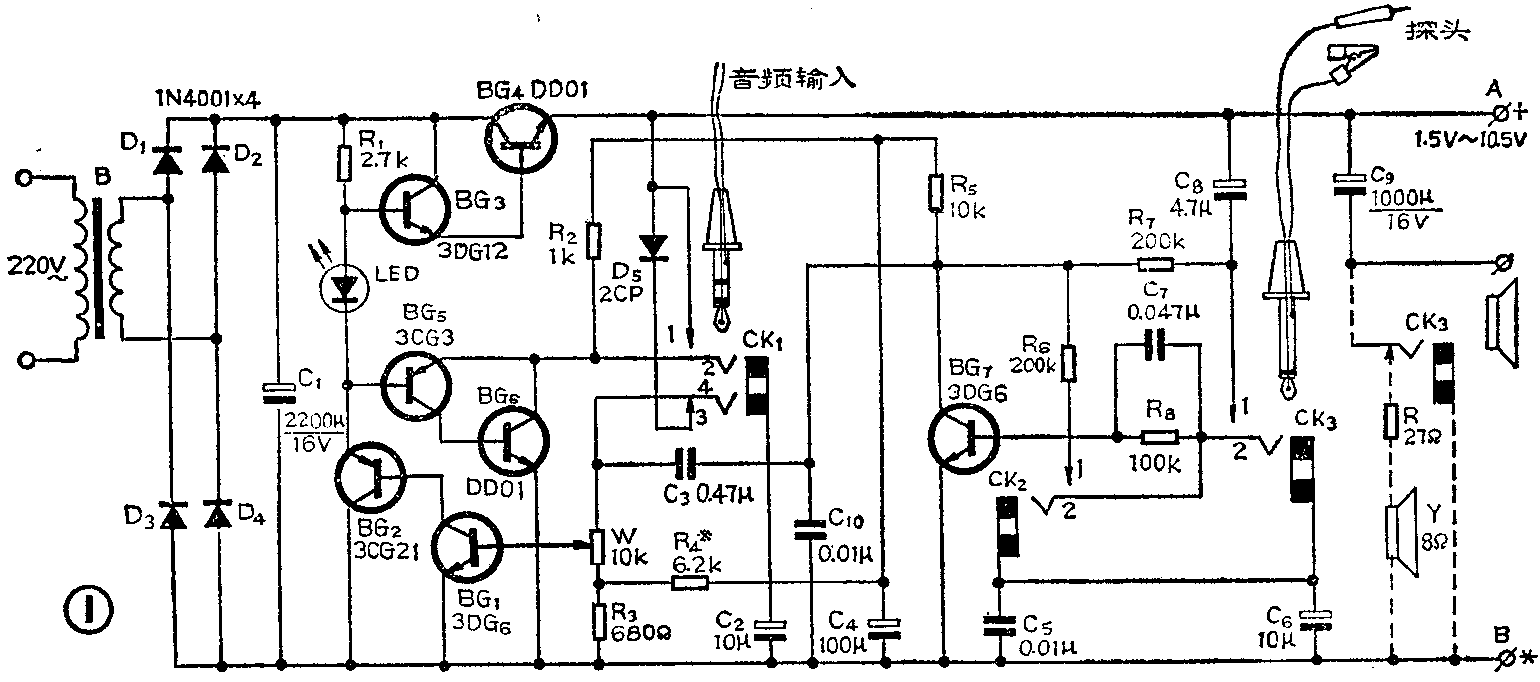

对无线电爱好者来说，稳压电源、功率放大器、信号发生器等设备都是必不可少的，但这些小设备一般是互相独立的，不便于携带。这里介绍一种小型多用机，做稳压电源时，可输出0.6A、1.5～10.5V的直流，做扩音机时，8欧负载上可得到2.5W的输出功率。同时，该机还可做故障寻迹器、信号发生器使用。下面介绍一下电路的工作原理，见图1。

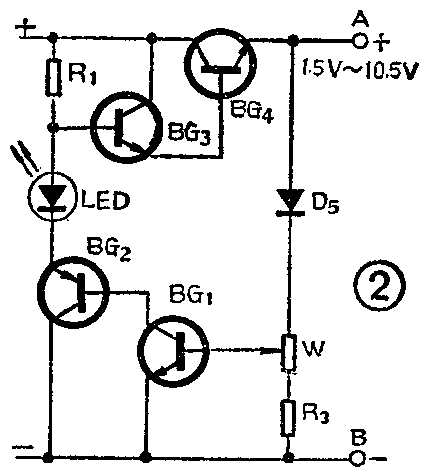

当立体声插头未插入CK\(_{1}\)时，CK1的3—4接点接通，1—2接点断开，电路为稳压电源，等效电路如图2。由BG\(_{1}\)～BG4、LED、W等组成串联型稳压电源，电压从A、B两端输出。取样放大由BG\(_{1}\)、BG2完成，调整管由BG\(_{3}\)、BG4复合而成。调节10千欧电位器W可在1.5V～10.5V范围内改变稳压值。LED为红色发光二极管，其正向压降为1.9V左右，此时用作电源指示。当BG\(_{1}\)导通时，BG2的ec极间和LED正向压降之和为最小（2.6V左右），故稳压电源能输出的最低电压为1.2V。D\(_{5}\)的作用是防止W旋至最低稳压值时，稳压电源输出的1.2V电压直接加到BG1的发射结，而损坏BG\(_{1}\)。

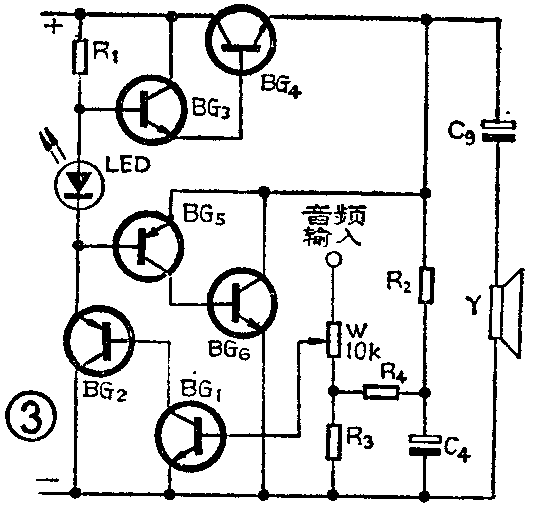

当立体声插头插入CK\(_{1}\)时，CK1的1-2接点接通，3-4接点断开，电路成为扩音机，等效电路如图3。由BG\(_{1}\)～BG6、LED、C\(_{9}\)等组成OTL功率放大器，此时LED为BG3～BG\(_{6}\)提供一偏压，减小了放大器的交越失真。W此时是音量电位器。R2和C\(_{4}\)组成滤波电路，滤除功放输出的交流分量，由R4、R\(_{3}\)分压后给BG1提供偏流。晶体或陶瓷唱头输出的信号可直接从CK\(_{1}\)输入。

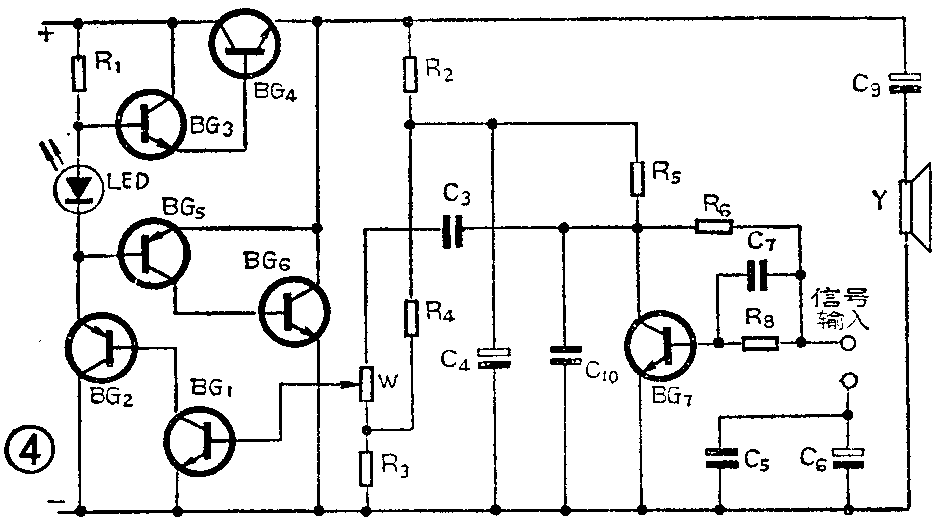

当CK\(_{1}\)和CK2同时插入插头时，本机为故障寻迹器。此时，CK\(_{1}\)的1—2接点接通，3—4接点断开，CK2的1—2接点接通，等效电路见图4。由BG\(_{7}\)、R5、R\(_{6}\)、R8、C\(_{5}\)、C6、C\(_{7}\)等组成前置放大，放大后的信号经C3耦合至W，再输入功放电路。由于BG\(_{7}\)工作在非线性部分，对高、中频信号有检波和放大作用，故从CK2输入的寻迹信号既可是音频信号，也可是中频、高频信号。C\(_{1}\)0作用是滤除残余高、中频信号。

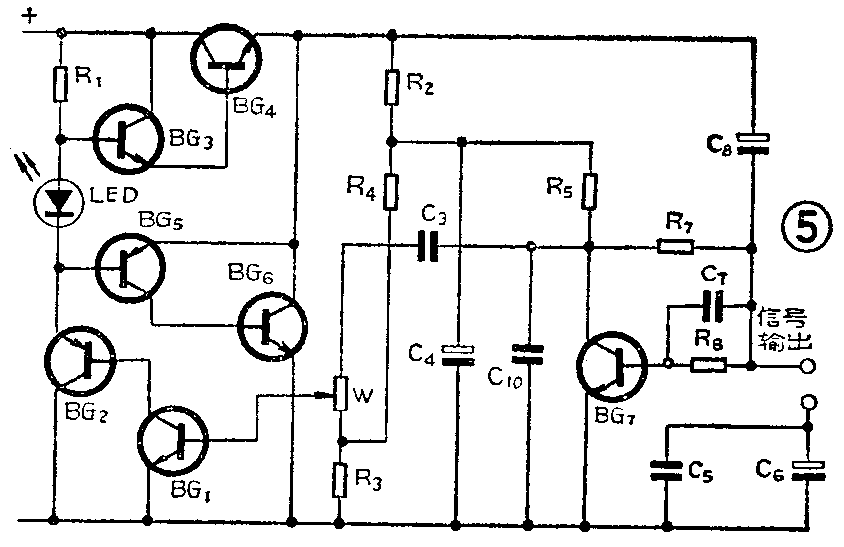

当CK\(_{1}\)和CK3同时插入插头时，BG\(_{7}\)、R5、R\(_{7}\)、R8、C\(_{5}\)～C8、C\(_{3}\)和功放电路组成信号发生器，等效电路如图5。由功放输出的信号经耦合电容C7和电阻R\(_{8}\)注入BG7基极，BG\(_{7}\)放大后信号再经C3耦合回功放电路，形成正反馈产生振荡。R\(_{8}\)用于限制较强的功放输出信号直接输入BG7基极，保证BG\(_{7}\)的正常工作。谐波丰富的方波信号经CK3输出，作为修理各种设备的简易信号源。
变压器B选用次级输出12V的小型电源变压器。各晶体管无特殊要求，只要耐压大于20V，放大倍数大于50即可。CK\(_{1}\)选用φ3.5mm的立体声耳机插座，将其中任一组常闭接点改为常开接点，分别接BG6集电极和D\(_{5}\)的正极；另一组常闭接点保留原状。CK2、CK\(_{3}\)用普通耳机插座，但应将常闭接点均改为常开接点。图6为本机的印刷线路板图。
安装无误后，接通电源，调节W，A、B点之间的电压应在1.5V～10.5V范围内变化，说明稳压电源部分工作正常。然后将CK\(_{1}\)插入插头，调整R4的阻值，使输出端电压为电源电压的一半，此时静态电流为15mA左右。如果电流偏差过大，可在LED支路上串入适当电阻来解决。功放调整好后，继续将CK\(_{2}\)插入插头，用手接触BG7基极，扬声器中应有较强的交流声，这说明BG\(_{7}\)工作正常。将插入CK2的插头拔下，插入CK\(_{3}\)，扬声器中应立即有“嘟嘟”声，说明信号发生器工作正常。即可投入使用。
本机在制做时应注意，信号的输入端连线要短直，这样可以防止干扰信号窜入机内，影响扩音机的正常使用。如果使用中出现干扰可检查退耦电容器和放大器的地线是否有接触不良。最好用屏蔽线做为信号输入线。机壳可用铝型材制成框架，然后在周围用铁皮或树脂板罩上即可。(杨德全)
