随后，用万用表10伏交流档测C\(_{17}\)、C18连接点及C\(_{38}\)、C39连接点对地电压，调整B\(_{1}\)2磁芯，使电压表指示的电压最小。B\(_{1}\)2调好后不能再动B\(_{3}\)磁芯，否则必须按上述要求，重调B1\(_{2}\)。当配用SHARP666型收录机所用磁头时，用万用表交流档测量磁头线圈两端电压，调W5、W\(_{6}\)使电压示数在11.2V至11.5V之间。这时，偏磁电流已调好。配用其它磁头时，要经过反复实验，才能确定最佳偏流值。
3．频率补偿电路及录音调整：业余条件下的频率补偿电路及录音调整，应将两声道分别进行。调右声道时，将左声道在R\(_{7}\)的右端对地短路，调左声道时，在R27的上端将右声道对地短路。录音调整按下述过程进行：将W\(_{1}\)、W2对地电阻调至10～15K，将W\(_{3}\)、W4调至650～700Ω。随后，在A卡放原声带放音，B卡放空白磁带试录，试录后放音试听。左声道调W\(_{3}\)，右声道调W4，通过微调W\(_{3}\)、W4进行反复试录试放，直至自录自放的音质最好，然后再微调W\(_{2}\)、W6改变偏磁电流，再反复试录和试放，直至自录自放频响最好，失真度最小。以上两项调整应反复交替进行，两声道分别调好后再恢复立体声录放音状态，检验两声道的一致性。自录自放效果满意后，将一盘录音信号磁平正常的原声带复制后重放，与原声带的放音输出电平比较，通过调整W\(_{1}\)、W2使复制的磁带与原声带的放音电平一致，录音状态即调好。手头如有标准磁平测试带作原声带来调校录音电平，则更准确。

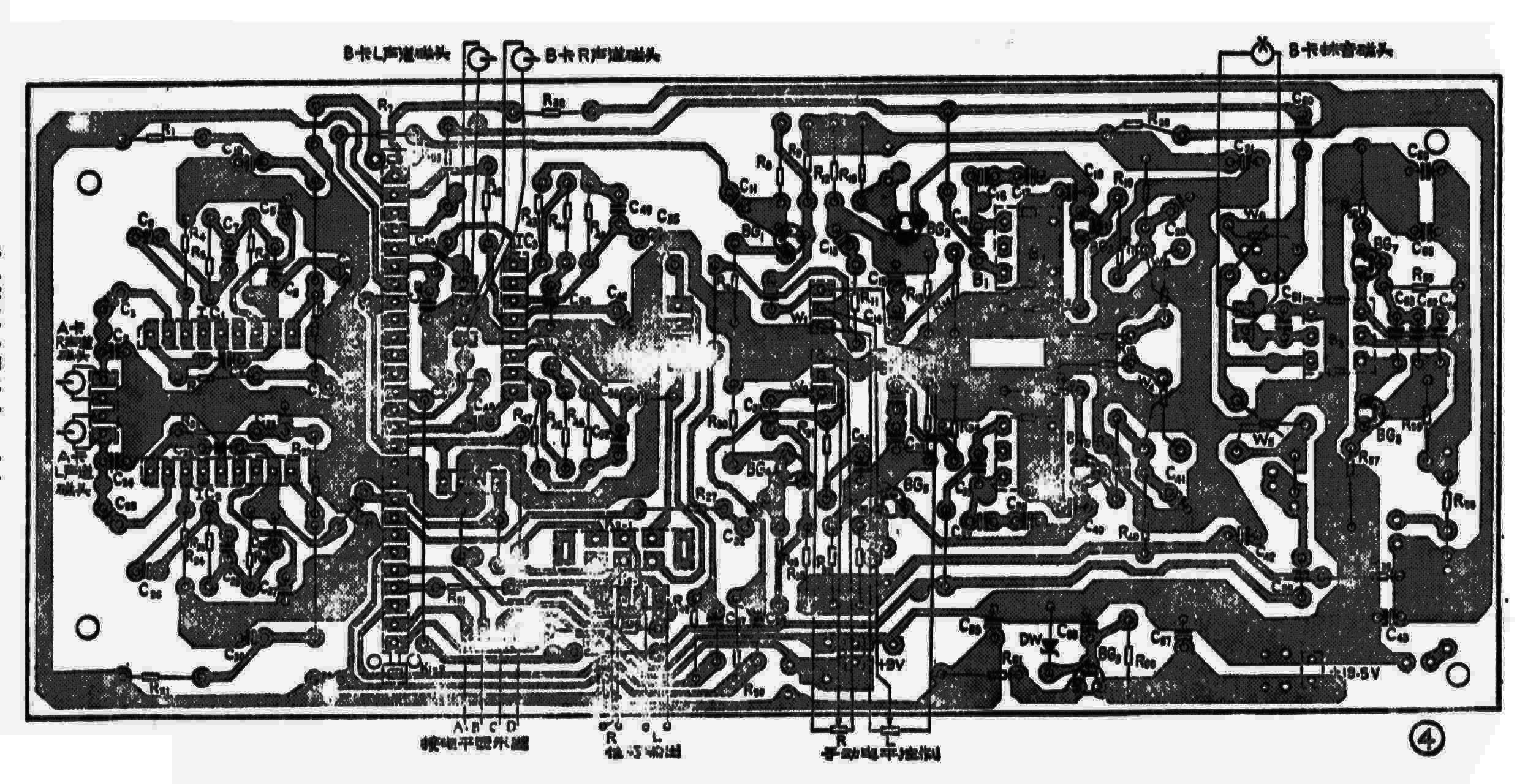

4.电平指示电路的调整：图1中虚线内是电平指示电路，它的调整在录放音电路调整后进行。用0dB磁平的测试带放音，改变R\(_{62}\)、R69，调到第5只发光管点亮即可。在无标准测试带时，用一盘放音电平正常的原声带放音，使放音信号最大时，第5只发光管瞬时点亮即可。
元器件选择与性能指标
为保证电路的性能指标及可靠性，本电路要用质量好的元件装配，特别是各微调电阻的动接点，一定要接触可靠，否则会使电路工作不稳定（特别是实心微调电位器，若调好后不立即封固，极易自行偏移调定点）。图中有些电解两只反相串连，是为了防止电容器漏电影响电路的稳定性。录放磁头的质量很重要，如果磁头本身质量不好，频响将很差，用再好的电路也是无法补偿的，这点应特别注意。本电路可选用交流阻抗800～1200Ω，频响10kHz以上的各种型号的磁头，如SHARP666磁头、RS1251等。电路中的磁头线，最好用屏蔽网覆盖率达100％的优质屏蔽线，放音时，用手拿屏蔽线时不应有交流声。磁头线的屏蔽层要良好接地，机芯接地应选在交流声最小的地方。
本电路制做完成后实测性能参数如下，供仿制时参考。
配用SHARP666磁头测得性能指标：1．偏磁频率75kHz；2．放音失真＜2％；3．自录自放失真度＜3％；4.放音信噪比57dB；5.自录自放信噪比52dB；6．通道平衡＜0.5dB；7.放音输出电平-100dB磁平时20mV；8．放音频响：B卡LA3210：40Hz、0.5dB；63Hz、0.5dB；8KHz、0.5dB；10KHz、0.5dB。A卡使用BA328效果稍差。由于本电路各项指标较高，所以对配合本电路工作的录音机芯也要求较高，否则机芯的抖晃和带速误差等指标将直接影响转录效果。最好选用带速误差小，抖晃率也较小，而且其它机械性能如：放音力矩、快进力矩等指标高的录音机芯。如果有条件选用带自动选曲装置的全逻辑控制机芯更好，这样可以在转录磁带时快速、方便地找到相应的节目。而且操作力很小，手感舒适。 (张兴旺)
