为了适应城乡有线广播站及厅堂扩音的需要，以南京无线电厂为主，试制成功一种新型的2×275W扩音机。这种扩音机的电路方框图见图1，它由甲机、乙机两部分相同的电路组成。这种机器采用晶体管、电子管、集成电路混合方式。机器的性能可达到甲级机标准，而且对环境的适应性强。
电路原理简介
图2为整机电路图。射极跟随器由1BG\(_{1}\)01、1R103、1R\(_{1}\)04、1R105组成，该电路具有良好的跟随特性；高通滤波器由1C\(_{1}\)04、1C105和1L\(_{1}\)01组成，它是一个极低频衰减网络，截止频率约为30Hz。这个电路的作用是抑制启动脉冲，保护后面的晶体放大管不会因启动脉冲的冲击而损坏；前置放大器由1BG102、1BG\(_{1}\)03两只晶体管直接耦合组合，这两只管子均工作在共发射极状态。大环路反馈信号从输出变压器2B2次级引出，经RC网络后加在1BG102发射极。由1C\(_{1}\)09、1C110、1R\(_{113}\)、1R114组成的RC网络的主要作用是避免在大环路负反馈条件下电路产生自激。在1BG\(_{1}\)03和1BG102之间又设计了由1R\(_{11}\)0和1C107组成的并联电流负反馈网络，可大大降低信号的失真，使电路工作更稳定；1BG\(_{1}\)04、1BG106和1BG\(_{1}\)05、1BG107分别组成两对单端输入，单端输出的对称差分放大器。1BG\(_{1}\)06和1BG107两只晶体管的作用是通过它为OCL电路提供深度的负反馈，以稳定OCL放大器的中点零电平，减小失真，并稳定输出电压。例如，当中点M的直流电位升高时，通过1R\(_{126}\)、1R125使1BG\(_{1}\)06及1BG107的基极电位升高、它们的发射极电位也随之升高，于是1BG\(_{1}\)04的Ube减小，其I\(_{C}\)也减小，集电极电流减小而电位升高，1BG108基极电位也升高，集电极电位降低，1BG\(_{1}\)09的发射极电位降低，1BG115的发射极电位也随之降低；同理可分析得到1BG\(_{114}\)的集电极电位下降，这样使中点M的电位回降。反之当M点的直流电位偏低时，通过直流负反馈电路的作用也会使M点电位恢复到原来的正常水平。1R124、1R\(_{125}\)、1R126、1C\(_{114}\)组成分压式交流负反馈电路，1R124阻值越大，反馈越深。1BG\(_{1}\)09、1BG113、1BG\(_{114}\)、1BG115四只晶体管组成一个典型的复合管互补OCL功率放大级，它的简单工作过程是：同相的两路信号各经1BG\(_{1}\)08、1BG112放大后，分别作用到NPN型的1BG\(_{1}\)09和PNP型的1BG113，实现推挽倒相输出，然后再将倒相了的信号分别加到1BG\(_{114}\)和1BG115进行放大。1BG\(_{11}\)0和1BG111两个二极管串联起来使用，可为复合放大管1BG\(_{1}\)09、1BG113等提供合适的基极偏压，并且在温度变化时对工作点有一定补偿作用。
功率放大电路采用两只FU－5M（2G\(_{1}\)、2G2）电子管组成典型的甲乙类推挽放大电路。推动信号经2B\(_{1}\)输入变压器加到两电子管的栅极上，经电子管放大后的信号则经输出变压器2B2转换为240V的定电压信号从2JX\(_{1}\)、2JX2两个接线柱输出。2BG\(_{3}\)、2BG4、2BG\(_{5}\)、2BG6组成桥式整流网络，其作用是一部分输出信号通过它整流后再加到检测电路，以监测输出电压的高低。输入变压器2B\(_{1}\)采用单端推动，可以减少绕组，减小分布电容，改善频响。采用两只FU5M电子管组成典型的推挽放大电路，要达到甲级机指标，关键是要制造出相移小、频带宽、功率大的输出变压器2B2。该机\(_{2}\)的工作频率为40～16000Hz，其它指标，如频率失真、电感量、漏感、分布电容等也均满足要求。
该机的监听放大器由一块TA7240集成电路完成。监听选择控制开关1AJ\(_{1}\)01安装在面板上，通过操纵此开关，可以分别监听输入信号和输出信号的音质和音量。监听放大器的不失真输出功率≥2W。因为该机分甲、乙两机，所以监听放大器设有两路输入、两路输出。1W103、1W\(_{2}\)03分别为甲、乙两机监听信号的音量控制电位器。
供前置级使用的电源是一组稳压电源，由1BG\(_{124}\)～1BG139及变压器1B\(_{1}\)01等元器件组成，稳压电源可以供出±38V的稳定直流电压。±38V电压通过1W104和1W\(_{1}\)05调整。
高压及控制电路简介
1．图中3B为高压电源变压器，变压器次级的交流高压经3BG\(_{1}\)～3BG4四只二极管整流后产生1350V直流高压，经LC电路滤波后供到功放电子管的屏极。高压变压器初级设有继电器3J\(_{1}\)。当低压电源开关K1接通时，前置放大级及FU－5的灯丝均开始供电，但由于3J\(_{1}\)继电器未动作，高压变压器3B初级未接通220伏交流电源，所以高压部分不供电。待预热一定时间后，只要按一下高压启动按钮，高压变压器3B及继电器3J1就接通220伏交流电源，并且3J\(_{1}\)动作，中间接点2与接点3接通，中间接点5与6点接通，并且3J1处于自锁状态，这样高压电路就开始供电了。与此同时，从变压器3B次级一个低压线圈的第5端引出一个低电压，经1BG\(_{142}\)整流，再经1R161加到1BG\(_{141}\)的基极，使1BG141导通，继电器1J\(_{1}\)01吸合，接点1j101闭合，使前级的激励信号加到推动变压器2B\(_{1}\)的初级，机器便开始工作了。如果高压不接通，1J101不吸合，2B\(_{1}\)初级是没有激励信号的。
2．过流保护电路：当输入信号太强或负载太重时，功放管的屏流会太大，甚至损坏机器。为此电路中设置了过流保护继电器3J\(_{2}\)。3J2串接于FU－5的灯丝中心抽头与地之间，在工作时，电子管的总屏流要流经3J\(_{2}\)到地。当扩音机负载太重时，屏流会增大，超过允许限度时，3J2开始动作，将其中间接点2吸向3，使1、2两点之间断开，使3J\(_{1}\)断电。这样高压变压器3B初级失电，继电器3J1也失去自锁状态，高压电路则不再工作了。此时继电器1J\(_{1}\)01也断电，接点1j101断开，激励信号则加不到2B\(_{1}\)初级了。如果想再启动高压，可再按一下1AJ103按钮。1AJ\(_{1}\)04是高压关机按钮，在工作中只要按一下1AJ104，高压则关断。
1AJ\(_{1}\)02是检测开关，图2中该开关处于检测功放管屏流状态。
电路的其它部分原理比较简单，读者可自己去分析。
该机的主要性能为：频率响应40～16000Hz±1dB；信噪比≥84dB；谐波失真：63Hz、1000Hz、 10kHz处＜2％；输出电压平稳率：在30Hz、400Hz、4000Hz处均小于2dB；输入灵敏度：0～6dB；输出电压240V（定压），最大输出功率：≥350W（失真＜2％）；额定输出功率2×275W。
使用方法
机架主体采用1.5mm厚钢板制成。全机共分五个抽屉，自上而下依次是：第一层抽屉为推动放大级，第二、三层抽屉为功率放大级，第四、五层抽屉为高压电源级。甲、乙机的控制部分各自独立分开。两路功放、两路电源独立装配，每组各占一层，互不干扰。如有一路发生故障，可单独将这一路拆下维修，另一路照常工作。

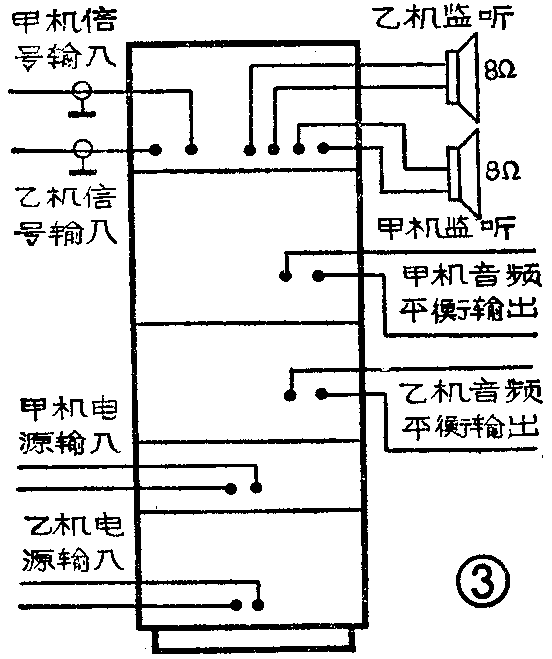

甲机和乙机的电源分别设有接线柱，引线采用截面积不小于1.5mm\(^{2}\)的导线。甲、乙机的信号输入分别有两个插孔，信号与前级增音机的连线应采用屏蔽线，接线方法如图3。(李相彬)
