目前不少电视机，尤其是彩电，大都使用电调谐高频头。由于使用日久，或者使用环境恶劣（潮湿、高温、灰尘大等），造成某些质量不稳定的元件性能发生变化，从而出现“跑台”故障。虽有AFT补偿作用，但如频偏过大，将无法正常收看。笔者通过检修多台出现此类故障的电视机，总结了一套比较实用的简便检修方法。

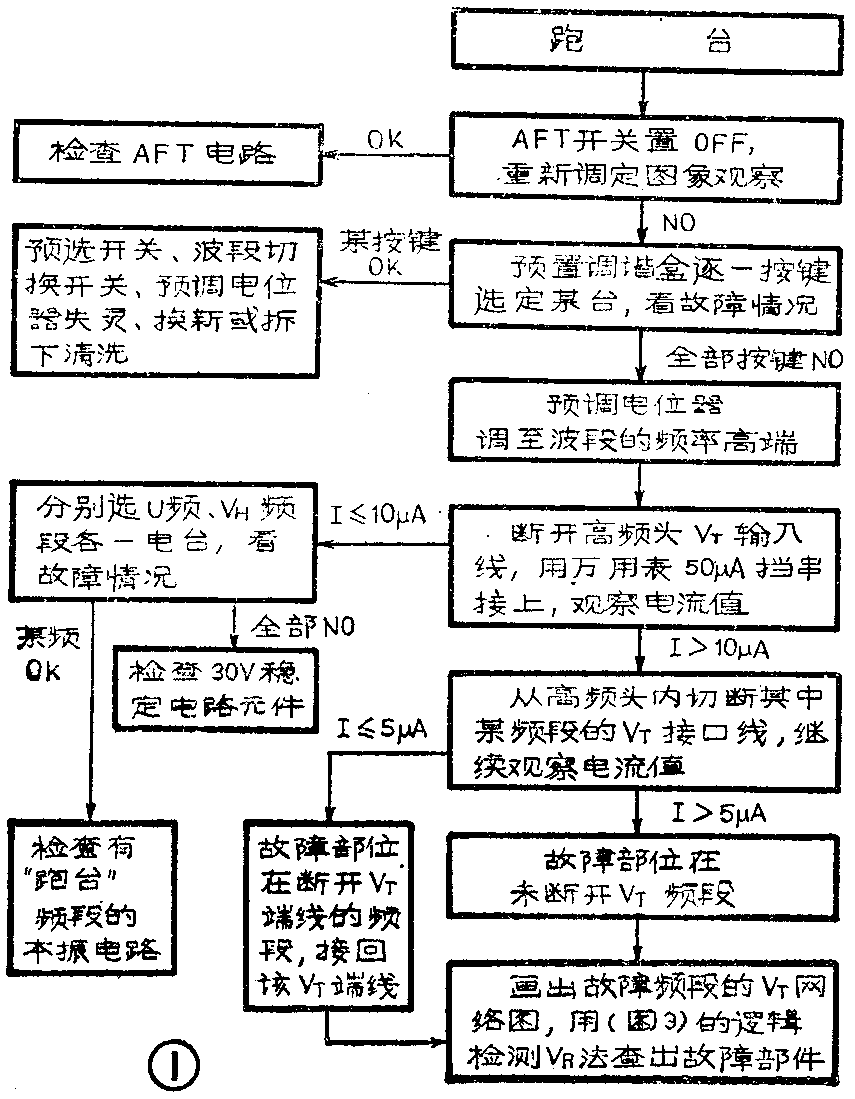

所谓“跑台”，即接收机本振频率不稳，其故障表现为图象闪动，伴音时好时坏，彩色机彩色不稳定等，当打开预置调谐盒调整时，或可调到暂时稳定的图象，但过了一会儿又变化了；或者每次开机时却消失了原来预置好的频道的节目，须重新调整。造成“跑台”故障的可能性部件较多，需要仔细检查分析，以免造成误判断。笔者根据大量“跑台”故障的修理经验，总结出一个检修方法。如图1所示，下面按照图1所示的检修逻辑图介绍其检修方法：
先打开节目预选小盒。开机，使AFT开关置“OFF”位置。重调好图象，观察一段时间，如不再发生“跑台”现象，则应检修AFT电路。AFT电路基本上是由AFT检测、LC耦合调谐移相电路以及AFT输出至高频头V\(_{T}\)接口这段平滑滤波阻容网络所组成，一般来说，AFT电路的大部分故障，多发生在这段阻容网络中，如电容漏电、电阻变值等，有时甚至印刷底板积垢、受潮亦会导致AFT产生故障，因此，如发现印刷板太脏，应先清洗AFT有关部位的印刷板，再用万用表电阻档检查AFT网络中各阻容元件，如未发现异常，应进一步检查AFT输出，以及IC移相调谐电路，由于机型各异时其AFT电路也不同，本文将在（实例4）中举出一种典型的故障检测方法。
如果AFT开关置OFF后仍存在“跑台”故障，则逐次按下节目预选键并选好与上述检查时的同一节目来观察，如果在某一预选节目键位上不出现跑台现象，则是节目预选按键开关、波段切换开关或是预置调谐电位器的磨损、接触不良或积垢漏电等。这些部件，一般难以配到新品，可以拆下来用电器喷雾清洁剂或用带针头的医用针筒注入四氯化碳来清洗，一般这样处理后便可复原。但如所有节目键位均出现“跑台”故障时，就应打开机后盖板检查高频头。注意：不少彩电底盘带电，开盖检修时应用隔离变压器供电，如果某些机型是半波整流供电的可使插头插入电源时底盘接电源零线，以保安全。
打开后盖，断开高频头的调谐电压V\(_{T}\)输入端的接线点，用万用表的DC50μA档串入，用以检查高频头中与调谐电压有直流连接关系的整个网络（以下简称VT网络）的元件有无较大的对地（或对B＋，下同）漏电流，在测量电流时，必须将所查的键位的调谐电位调至该频段的最高频率一端，即使V\(_{T}\)接近30V。如果电流读数在10μA以下时，可认为VT网络漏电流正常，这时可分别选择一个U频段与V\(_{－H}\)频段（5～12频道）的节目来观察。如果在U频段上上“跑台”现象，则应检查U频段的本振电路，如果V频段有“跑台”现象，则应检查V频段的本振电路，在本振电路常出现本振晶体管性能不稳，与本振回路有关的电容容量不稳等，如无异常，最后再检查变容管。一般来说，变容管在极小漏电流时（≤1μA），是极少出现容量不稳的现象的（当然是在反向电压恒定的条件下）。
如果V、U频两电台节目都接收不稳定，则故障可能在30V调谐电压的稳压部分，一般调节预选器调谐电压在0～30V变化时，稳压管两端电压变化应小于0.1V，否则应检查稳压管、降压电阻、滤波电容等。以上是在V\(_{T}\)端漏电流读数小于正常值时的故障检查方法。
当在某频段的V\(_{T}\)接口处测得远大于正常值（10μA以上）漏电流值，便可认为VT网络中存在影响V\(_{T}\)稳定性的因素。由于通过节目预选器上输出的调谐电压是属于高内阻电压源的输出特性，因而在整个VT网络中，只要有其中某个元件或某点部位产生对地漏电现象，都将会严重影响V\(_{T}\)的稳定性而导致本振频率的偏移，而且V、U频亦会相互影响（如果漏电值较小将对VL频段影响较小），根据实际检修，这是大部分出现“跑台”故障的主要故障原因。
为了检出漏电部位在U频还是V频，用前述方法分别测量V\(_{T}\)－U和VT－V的电流来判断，当某一端的电流小于5μA时，可认为正常，然后再检查另一端，如果是V、U共用输入端的，应先分离其中一端再测。当某一端的漏电流大于正常值时，便可根据该端的V\(_{T}\)网络来简化，进行逻辑检测分析，便能迅速排除故障。
画V\(_{T}\)网络简化图的方法，不同的机型的高频头电路，都可以根据其VT网络中有直流连接关系的元件等效后简化画出，其中电容也是怀疑有直流漏电的元件，亦应画出，电感可等效为一短路线，并画上各点上连接的变容管，最后可将同一节点上的多只电容并为一只作代表C即可，在此节点上所连接的电容、变容管等，均属该节点的元件。

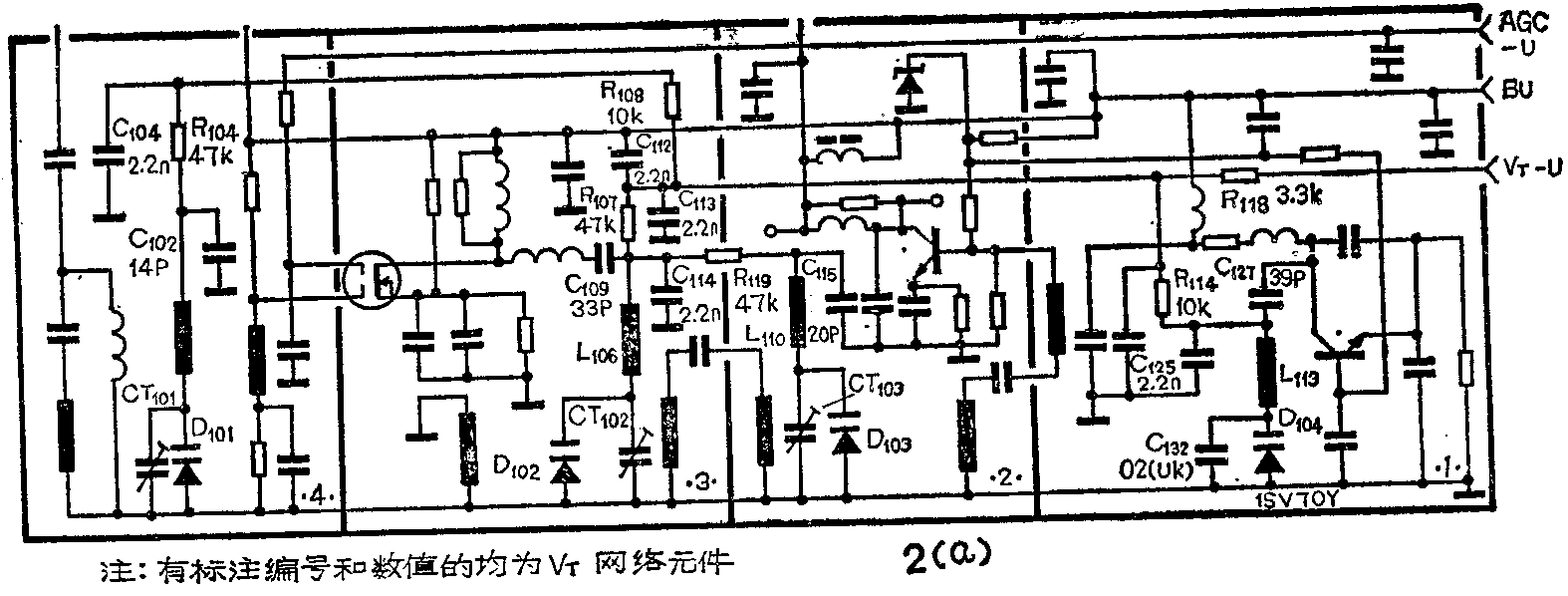

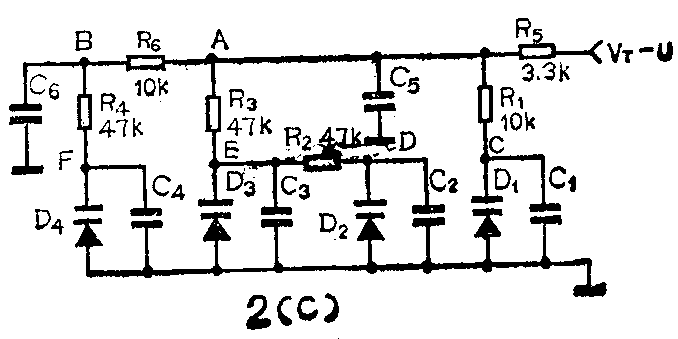

图2（a）是日立CRP－450D机的U频部分的电路图，为了容易分析可初步简化成图2（b），不难看出，其中的电感L\(_{113}\)、L110、L\(_{1}\)06、L102均已作为连接线，C\(_{127}\)、C109可等效成接地，其余的网络元件未作简化。最后，将各个节点上的电容分别合并成各节点上的C，需新编上号，电阻应标值，最后的简化图为图2（c）。
根据V\(_{T}\)网络简化图中各退耦电阻之间的连接关系，我们可以用高灵敏度万用表（＞100K/V）或数字万用表的直流低压量移，从VT入端顺序测量各退耦电阻上的压降值是否正常来迅速、准确地判断出有漏电元件的节点。由于压降的正常值标准与各电阻值成线性关系，一般来说，变容管的反向漏电流为≤1μA，因此，我们可由下面公式求得其压降正常值：
退耦电阻压降正常值V\(_{R}\)（mv）＝〔电阻值R（KΩ）〕×〔该电阻支路上所接变容管数量〕
根据以上公式，我们便可用实际测量到的压降值与正常值比较，如不大于正常值的，说明该电阻支路以后没有存在漏电元件；如大于正常值的，说明该电阻支路上存在故障件，这样便会很快地缩小故障范围，查明故障节点了。当查到某一故障节点时，我们便可逐一焊离该节点上的有关元件，同时观察V\(_{T}\)输入端电流，如当断开某元件时表针指示值有回落，该元件就是漏电的故障件，直至VT输入端电流退回到正常值以下时，故障即告排除。
在检查高频头V\(_{T}\)网络漏电元件时，不必让电视机整机通电，只要引出一个约30V的直流电源，甚至可用层叠电池串联来获得这个电源（因为所需的电流极微弱），将电源接入VT端，就可以进行检测。

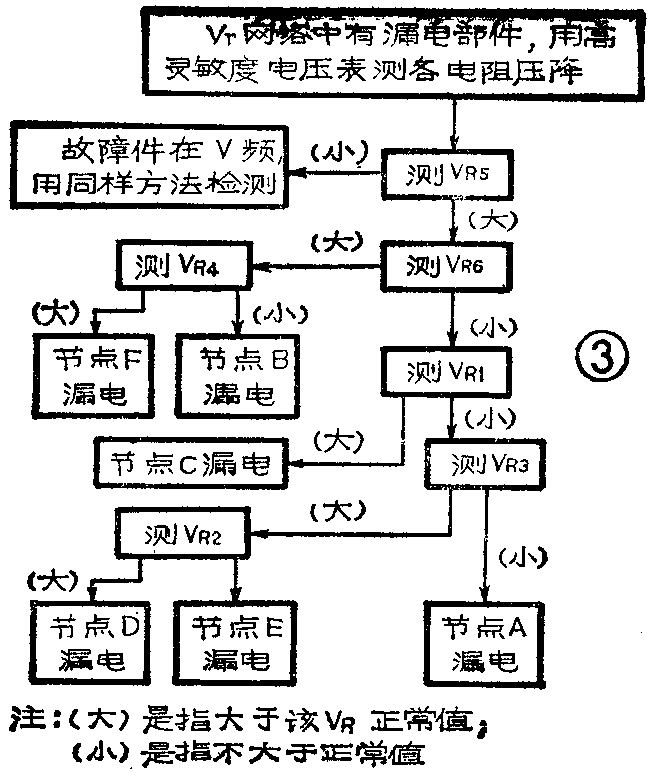

为了进一步说明问题，特选几例检修实例，并以（实例一）为例画出V\(_{T}\)网络检测的逻辑分析方框图（图3），供读者参考。
说明：①检修使用的万用表是500型，数字表是DT－390型；②实例中的网络图上元件均不按原图编号，仅以V\(_{T}\)网络简图各等效元件为代号，并以其后缀编号为1的元件（如D1、C\(_{1}\)等）代表振荡回路元件；2—混频回路元件；3—高放输出回路元件；4—高放输入回路元件。以上编号所代表的回路元件，其中电阻不属此例。
（实例1）机型：日立CRP－450D彩电
故障现象：收看时图象不稳，在图象边缘忽闪忽闪地出现白色镶边，图象闪动变化，并伴有横线干扰。
检修：按图1流程图顺序检查，当检测到VT输入端电流时，万用表上的读数在30～50μA上不稳定地变化，已超过正常值（10μA），进而渐开V\(_{T}\)－V的接点，读数没有回落，证实VT－U网络中存在漏电元件，导致V\(_{T}\)的不稳定。根据该机U频段的电路图（图2a）经直流等效简化后，画出VT网络简图（图2c），接着用数字表的DC－200mV档按图3的逻辑检测方框图顺序检测各电阻R上的压降值V\(_{R}\)，先测得VR5在150mV左右变化，根据公式，V\(_{R5}\)正常值应不大于3.3（KΩ）×4≈13mV，但VR5已远大于正常值，说明漏电点在A节点及节点上的各连接支路上的元件；再测得V\(_{R6}\)为2mV（正常值为≤10mV），说明R6支路无漏电件；再测得V\(_{R1}\)为2mV（正常值≤10mV），R1支路正常；再测VR\(_{3}\)为8mV（正常值≤95mV），R3支路亦正常，由此而确定故障点必在A点上，根据网络图，A点上仅接有C\(_{5}\)，这个C5是由电路图中的C\(_{112}\)、C125、C\(_{113}\)简化来的，分别断开C112、C\(_{125}\)、C113，观察VT入口端的电流表读数，当断开C\(_{113}\)时，开机观察电流表读数基本回零，用一只2200P瓷片电容从印刷板铜箔面焊上，压平、装好后再开机，故障消除。
小结：从图2C的网络图上可以看出，由于C\(_{5}\)（C113）不稳定的漏电，使得A点等效地接上一只变阻的直流负载，这个变阻负载的接入，直接导致了A点及至C点上的电压变化，从而造成“跑台”故障，同时，还通过R\(_{118}\)（3.3K），使这个变阻负载与R118串联后接到V\(_{T}\)总输入口上，导致了在接收V频时的VT亦不稳定。
（实例2） 机型：根德2210GB彩电
故障现象：一般开机收看有节目频道时正常，但有时按下某一空频触键后再复按原节目触键，声象全无，仅得一片雪花噪点。
检修：本故障比较特殊，根据其现象分析，估计是高频头的内部故障。于是断开V\(_{T}\)接口串入万用表观察其漏电流，刚开机时约10μA，开机一段时间后仍未有明显变化的漏电流，后逐次按预选触键，当按至某一空频道触键时，发现其漏电流突升已超过50μA，复按回原来节目键，原节目消失，万用表指示值并无回落，由此断定，这是VT网络中有某只元件有软击穿的现象，检查该空频道键的V\(_{T}\)调节在电压高的位置，说明有某元件击穿漏电，击穿后电压虽降低仍恢复不了原状。画出VT网络图（图4）用逻辑检测方法测量网络中各电阻压降，测V\(_{R1}\)数字表的DC－200mV档已溢出，（正常值≤30mV），已证实是元件击穿漏电；再测VR2为2mV（正常值≤14mV），说明R\(_{2}\)支路以后无漏电，由此确定是C4损坏，拆下C\(_{4}\)、VT端电流回落，用-0.01μ电容装回C\(_{4}\)位置后，开机检查已消除故障。
小结：本例的故障说明，我们在检查V\(_{T}\)网络漏电流时，要将VT调谐电位器调至频段高端的重要性和必要性，否则，由于其测量数值不明显而造成不明判断，遇到类似此类故障的实例检修时便很难检查出故障点的，有时甚至会使故障面的扩大，给维修增加困难。
（实例3）机型：罗马尼亚244型黑白机
故障现象：收台不稳，图象闪动严重，并伴有粗黑白线干扰，当重调节目预选器时偶尔可收到暂时稳定的因素，但仍有闪动，喇叭亦发出“嚓、嚓”的断续声响，一会儿图象又消失了。

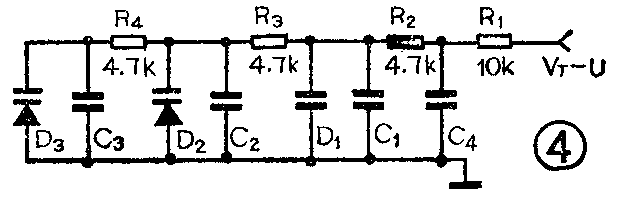

检修：通电检查，发现荧光屏一亮一暗反应非常强烈，并时有很强的行频叫声，按V、U钮皆如此，根据故障现象，先断开高频头I\(_{F}\)输出线观察，荧光屏变暗，闪动消失，但仍时有行频叫声。先检查高频头，断开VT接口接入万用表检测漏电流，读数已超过50μA，已大于正常值，说明V\(_{T}\)网络中存在漏电元件，接着断开V频的VT引入电阻R\(_{4}\)（22K），故障依然，证实漏电部件在U频。画于该机的U频VT网络图（见图5），用数字表检测各电阻压降，测V\(_{R1}\)时DC—200mV档已溢出（正常值≤12mV），说明是D1负端的节点元件故障，于是分别断开该节点上的元件检查，发现当断开D\(_{1}\)（BB125B）时，VT电流回落为2μA，已是正常值，无须再检查V\(_{R2}\)和VR3了。拆下D\(_{1}\)检查，证实已损坏，由于没有原管，于是拆下D3的BB125B装到D\(_{1}\)位置，另用1只BB105B装回D3位置，恢复断开的电路后通电，图象闪动己消除，但图象信号仍然不稳，继续用数字表DC200V档检测33V调谐电压，发现有0.5V的变化，进而测量175V行输出B+亦有不稳现象，分别断开30V稳压源的滤波电容C\(_{6}\)05、C608，故障依然。判断是稳压厚膜件TAA550质量不好。通过从多只33V／1W的稳压管中，筛选出一只性能较好的代换TAA550，开机后检查各点电压基本正常，调整R\(_{6}\)08使行电源为175V，即可正常收看。
小结：这是一个综合性的故障，由于原来33V稳压电源不好，导致行输出供电电源变化，而公共通道、行振荡等部分均是行逆程供电，逆程电压的变化将会影响到以上各部的工作状态，再加上高频头内变容管性能变坏，使之输出一个不正常和不稳定的信号，该信号通过公共通道控制了行振荡的工作状态，因而形成了一个恶性循环，导致故障现象的复杂化。
另外，象本例中需换用本振回路的变容管，要求与原管的V—C特性曲线相一致，如无法测量其V—C特性，简便的方法是将原机高放回路的变容管拆下装到本振回路中去，将新管装回高放回路，这样对正常收看影响不大。
（实例4）机型：日立CRP—450D彩电
故障现象：打开预选小盒门调好正常图象后，合上预选盒小门时，声音，图象变劣。

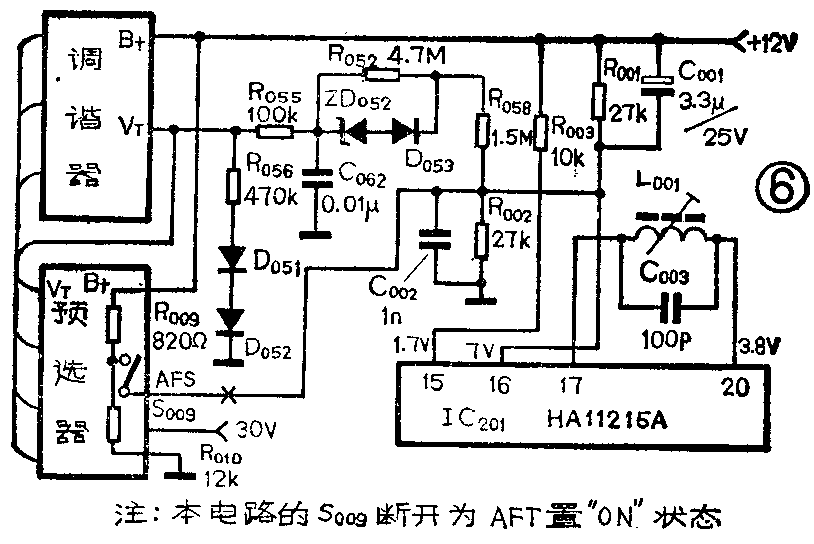

检修：由于本机的预选器小门的开合是控制着AFT开关的，小门打开时AFT不起作用，小门合上时AFT起作用，因此断定本故障属AFT电路故障。根据本机的AFT网络电路图（图6），从印板上找出各对应的网络中平滑滤波的阻容元件，用万用表电阻档分别断开检查，未发现异常，焊回各元件后通电，并合上预选器小门用万用表检测Ic\(_{2}\)01的AFT部分引脚电压，正常值如图6标出，除脚4.5V偏低外（正常值应为7V±0.5V），其余均属正常值，其中脚是AFT的输出脚，怀疑是AFT调谐回路L001未调准在37MHz 处，导致电压偏低，于是打开预选小门，调好稳定图象后，不要合上小门（即使AFT不起作用），再断开预选盒AFS输出口，用万用表DC10V档串入其中（正表笔接AFS口），此时读数在2.5V左右（正常值为0V），用无感起子细调L\(_{0}\)01磁芯，一边观察表针读数，直到调至表针指示值为0V，接回AFS断口，故障即告排除。
小结：本故障是由于调谐回路L\(_{0}\)01、C003未调准在37MHz上，使到Ic\(_{2}\)01内部的AFT双差分乘法器的移相不准，因而得不到正常的相位—电压输出值，使脚的输出电压没有达到AFT的正常输出电压（7V），当AFT不起作用时，该点电压是由R009与R\(_{0}\)10的小阻值电阻分压而箝定为7V的，当小门合上后，即失去此箝位电压，完全由脚输出控制，由于两点之间的差值存在，当然会影响到AFT开关动作导致VT的变化，从而产生此故障。(关志光)
