电视机要接收U／V频段的电视节目，必须使用两副天线（U段天线和V段天线）和两根馈线，在切换U／V频段的电视频道时需要换接U／V天线插头，给使用者带来不便。为此笔者制作了一个小型宽频段室内天线，其外形轮廓尺寸约为60×23×20cm，如图1所示。该天线有一宽频带信号混合与匹配电路，因此只用一根75Ω同轴电缆输出电视信号到电视机去。这样在切换U／V电视频道时，省去了换接天线插头的麻烦。
1.宽频段天线：这种天线由天线振子、天线架、支柱和底座组成，如图1所示。天线振子固定在天线架上，天线架与支柱为松配合，故能在水平面上旋转以便调整最佳接收方向。天线架上装的是U段天线，它是一个折合振子型四单元天线。底座上装的是V段天线，它是一个蝶形天线。
U段天线设计接收13～40频道的电视信号，天线振子尺寸按下边公式计算：折合振子长度L\(_{1}\)≈0.98λ0/2，宽度B\(_{1}\)≈0.08λ0，反射器振子长度I\(_{2}\)≈0.51λ13，引向器振子长度I\(_{3}\)≈0.43λ40、I\(_{4}\)=0.9I3，两引向器间距D\(_{1}\)≈0.2λ40，反射器与折合振子间距D\(_{3}\)≈0.11λ13，引向器与折合振子间距D\(_{2}\)≈0.45D1。式中λ\(_{13}\)和λ40分别为13和40频道的中心波长，λ\(_{0}\)是中心波长其值λ0=\(\sqrt{λ}\)\(_{13}\)·λ14。将λ\(_{13}\)=63.3cm、λ40=41.1cm代入上边公式计算得出天线尺寸如图1所示。折合振子接口宽度取2cm（见图2）。
V段天线设计接收1～12频道电视信号，在V段λ\(_{1}\)=571cm、λ12=137cm、λ\(_{0}\)=28Ocm。天线长度I=λ0/4=70cm，每臂长取33cm，天线宽度B\(_{2}\)取4.3cm，接口宽度取4cm。组装后天线两臂间的夹角近似120°。为了提高天线的接收效果，振子均选用φ3mm的铜棒或铝棒制作。
2.宽频带信号混合和匹配电路：这部分原理电路如图2所示。V段天线阻抗变换器L\(_{1}\)和U段天线阻抗匹配线，都是用来将天线300Ω输入阻抗转换成75Ω与输出同轴电缆（75Ω）匹配。由C1、C\(_{2}\)、L2和L\(_{3}\)组成U／V电视信号混合器，由图2看出C1和L\(_{2}\)的交点接电缆内导体，从这里输出电视信号至电视机。
信号混合器中C\(_{1}\)（2.5P左右）对U段电视信号呈现阻抗很低，对V段电视信号呈现阻抗却很高，故可阻止V段信号进入U段天线，同时却让U段信号顺利通过送入同轴电缆。C2、L\(_{2}\)和L3组成低通滤波器，阻止U段信号进入V段天线而让V段信号顺利通过送入同轴电缆。

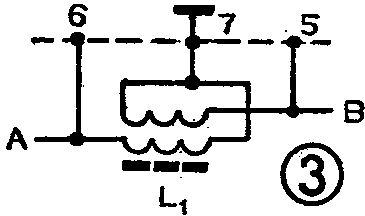

V段阻抗变换器是在双孔磁芯上，用φ0.4mm单股塑料导线在每孔双线并绕3圈而成，绕制时导线不能重叠。变换器接法如图2所示。为了减小变换器的体积，经实验变换器也可用φ0.31mm高强度漆包线，在φ2×12mm的磁棒上双线并绕6圈（密绕），然后用胶水将线圈和磁棒粘在一起，这个线圈接法如图3所示。经实标实用上述两种变换器的效果无明显差别。

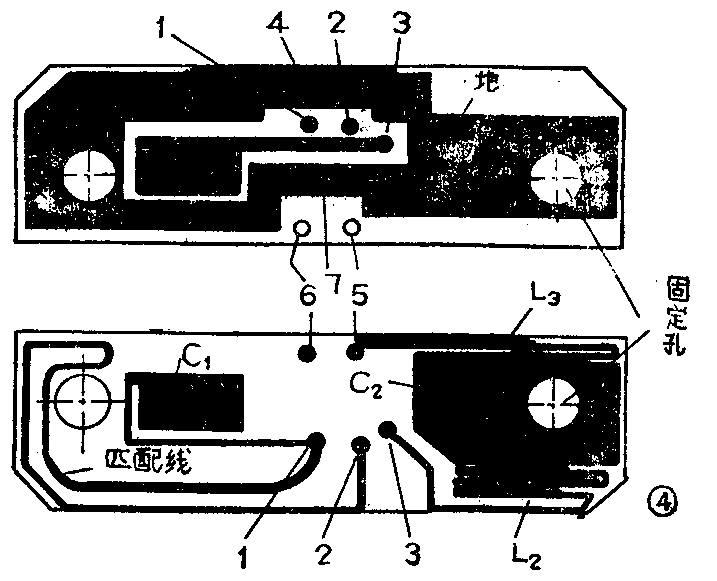

U段天线匹配线和信号混合器做在一块双面铜板上， 将敷铜板刻蚀留下一定形状和长度的铜箔带做成电感L\(_{1}\)和L2及匹配线，利用铜箔间的基板作介质，留有一定面积的铜箔构成了电容C\(_{1}\)和C2，制成的1：1电路板如图4所示。这里采用厚2mm的环氧质基板以减小损耗。经实验匹配线和电感的铜箔宽度均取1mm，匹配线的长度取155mm。电路板上铜箔的形状及尺寸是由实验而得，基本上保证了技术性能。因此在制作时要尽量按图4做得精确些，作好电路板装在天线底座下边适当位置，再按图2电路接点与图4电路板上焊点相对应序号进行焊接。其中U段天线与线路板之间用300Ω扁馈线连接，V段天线C、D间用宽10mm的铜箔连接。同轴电缆内导体焊到电路板的焊点3，电缆外皮焊到铜箔地面。
天线架、支柱和底座用有机玻璃、塑料或优质木料制作，具体形状和尺寸可根据现有材料的大小及本人喜爱的外形自行设计。支柱和天线架之间设法做成松配合而使天线能转动。
笔者使用这个天线在贵州地区距电视台5公里范围内接收2、8、10和13频道电视节目，彩色图象和伴音均正常，图象重影较一般室内天线有明显改善。(陈智唯)
