结露传感器可广泛应用于磁带录象机、汽车玻璃窗除雾器、医疗设备、厨房设备、农业仪器设备等方面。下面介绍一种以胀缩物为感温材料的结露传感器的制作。

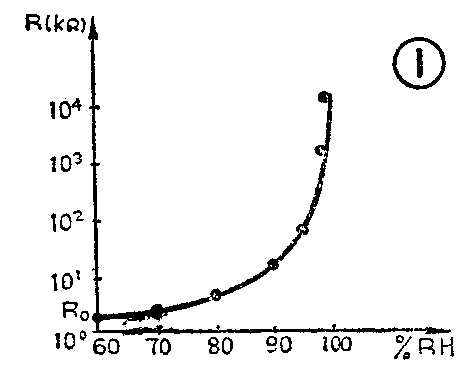

胀缩物结露传感器是用含有导电碳粒的胀缩性物质为感湿膜，当空气湿度增加时，感湿膜吸湿膨胀，导电碳粒之间的间隙增大，致使传感器的电阻R\(_{0}\)增大。反之，当空气湿度减小，传感器的电阻R0减小。图1是这种传感器的特性图。从图1中可以看出，这种传感器在相对湿度较低时灵敏度很低，当相对湿度达到94％RH以上时电阻值骤然增加，具有一定的开关特性。

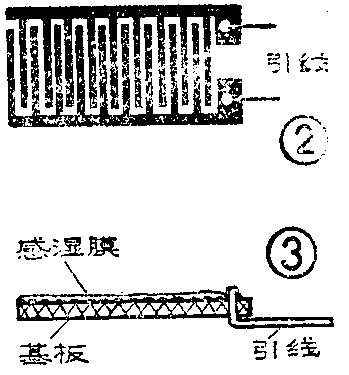

结露传感器的结构很简单，就是以一块蚀刻有一对梳状电极的环氧覆铜板为基板，如图2（a），在其表面涂覆感湿膜，再焊出两条引线，如图2（b）。基板尺寸为20×10（mm）。
自制结露传感器时，用羟甲基纤维素约2克，乙炔碳黑约1.35克（这两种材料可在化工商店买到），加蒸馏水20ml，调制成均匀的胶料（胶料的均匀程度往往决定传感器的质量）。将此胶料仔细地涂在基板上，待胶料晾干成膜，感湿膜就形成了，焊上引出线结露传感器也就做好了。刚制成的结露传感器性能不稳定，要经过老化处理，处理时将结露传感器在电炉上略烤片刻，立即将其放入较湿的环境中（相对湿度最好大于90％RH），这样反复几次使结露传感器的性能得到稳定。然后在干燥的环境中（相对湿度为60％RH左右），用万用表电阻档测结露传感器的R\(_{0}\)，若R0不合要求，可将感湿膜洗去，改变胶料中的碳黑含量重制。若是R\(_{0}\)稍大，也可不洗去感湿膜，在原感湿膜上再涂胶料。
笔者曾用此法制作的结露传感器修复了一台NV－370EN录象机。此法简单易行，只要有耐心完全可制出性能较好的结露传感器。(李共)
