在游园会上，如果在电子游艺机中加入一台音响效果逼真的“攻碉堡”机，一定能吸引更多的游人。玩“攻碉堡”时，游戏者手持金属圆棒，小心翼翼地将金属棒穿过铁丝网，去碰触碉堡下的铁门。如果不小心将金属棒碰到铁丝网上，碉堡内就发出一阵猛烈的机关枪声，表示被敌发现了；如果金属棒顺利地穿过了铁丝网并碰触到铁门，碉堡内就发出一阵被炸弹轰击的声音，表示炸碉堡成功了。
工作原理

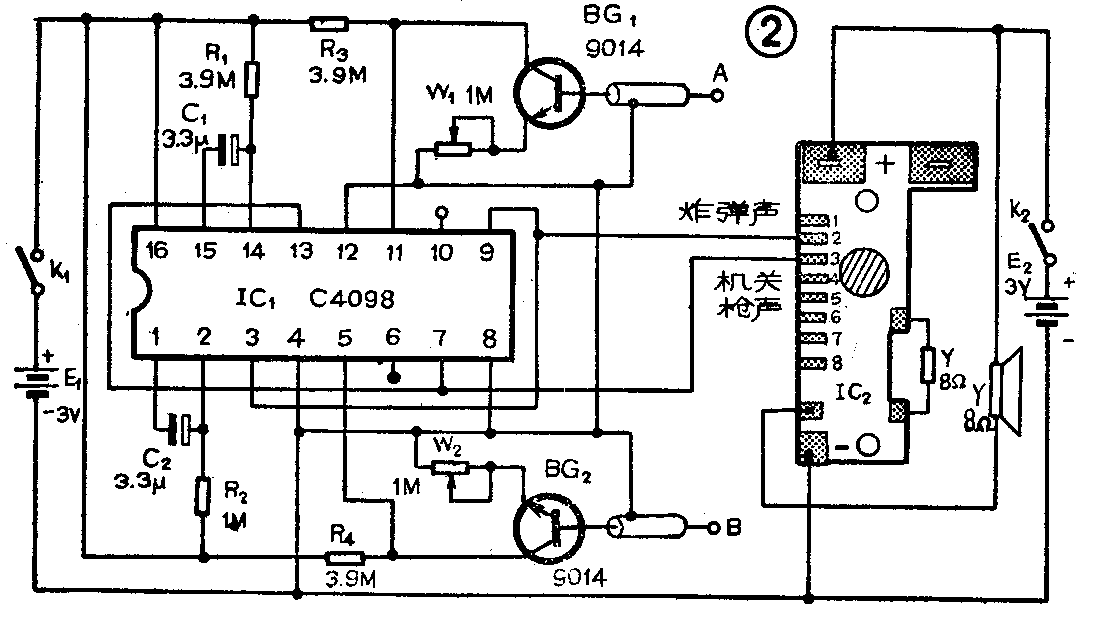

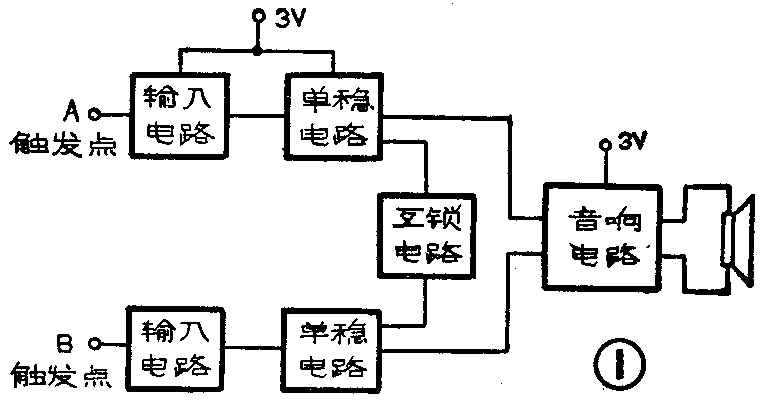

因需要两种音响效果，所以输入电路，单稳电路又分成A、B两路，两路之间有互锁电路。下面只分析A路。
输入电路包括BG\(_{1}\)、W1、R\(_{3}\)。它们组成一个放大电路，当人手触摸BG1基极时，人体感应的交流电使三极管由截止变成导通，用W\(_{1}\)可以调整输入电路的的灵敏度。

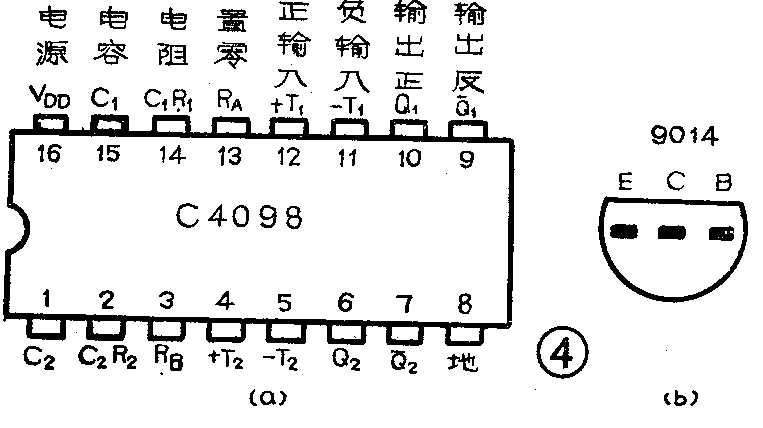

单稳电路由IC\(_{1}\)（C4098）、R1、C\(_{1}\)组成，C4098是CMOS集成单稳电路，一片C4098中有两个单独的单稳电路，管脚排列见图4（a）。当输入电路被触发，与集电极连接的“11”脚的电位由高变低，单稳电路进入暂态，（Q1=1、Q-\(_{1}\)=0）经过一段时间，电路恢复常态，（Q1=0、 Q-\(_{1}\)=1）。R1、C\(_{1}\)的值决定着暂态时间，即音响发声时间。根据游戏的要求，两种音响必须互锁，即机关枪声响时，再触铁门也不会有炸弹声；炸弹声响时，无意中碰到了铁丝网。也不会有机关枪声。这只要将Q-1与R\(_{B}\)连接，Q-2与R\(_{A}\)连接就可以实现了，RA、R\(_{B}\)为单稳电路的封锁端。
音响电路由八声音响电路（KD－9562）组成。本电路选用其中的机关枪声和炸弹声。
由于C4098集成电路可以在3V电压工作，工作电平可以同KD－9562保持一致，但C4098在3V电压工作时，抗干扰能力较差，为防止单稳电路与音响电路之间的串扰，建议采取分别供电方式。这只要在电池夹上做一点改动就可以实现了。
调试与元件选择

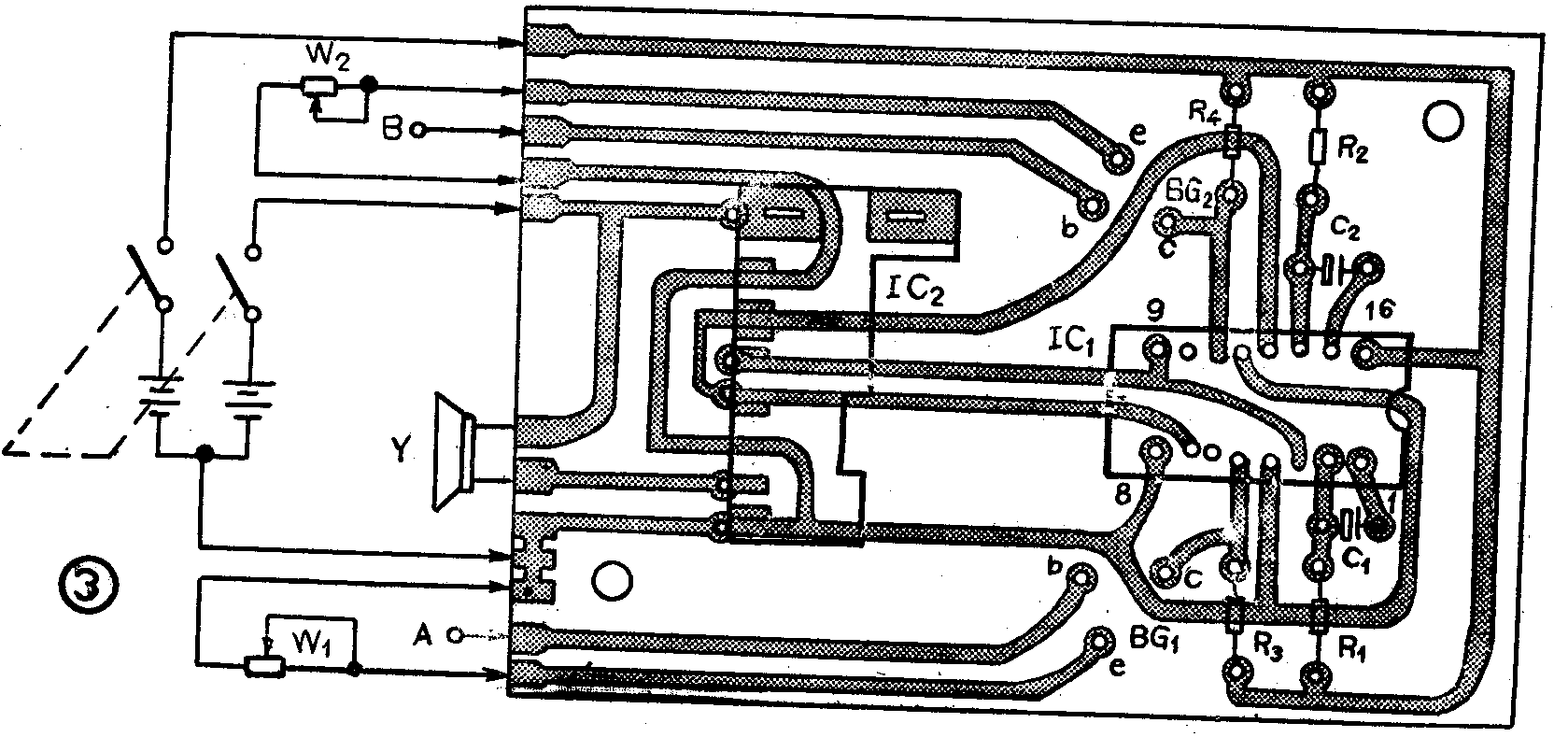

整机印刷电路板如图3所示。元器件安装好后，将电路板装入模型内进行调试。由于铁丝网、铁门的尺寸随着模型的大小而不尽相同，它们感应的电压就有大有小，通过调整W\(_{1}\)、W2就可以改变输入电路的灵敏度，使电路正常工作。如果单稳电路的暂态时间过长或太短，可以更换R\(_{1}\)、R2，达到合适的时间。
电路内BG\(_{1}\)、BG2采用9014三极管，W\(_{1}\)、W2采用小型电位器均可。K\(_{1}\)、K2为2×2开关。电路中A、B两点（铁丝网、碉堡铁门）与两个三极管基极之间连接线应采用屏蔽线。（叶军）
