声控音乐娃娃是一种有趣的电子玩具，当你拍一下手掌，娃娃就会鸣奏一首电子乐曲，同时镶嵌在娃娃衣裙里的彩灯能发出和乐曲同步的闪光，十分有趣。该娃娃的另一个显著特点是它的声波接收器和发送器是同一个扬声器，这就消除了一般声控音乐玩具的受话器（话筒）和送话器（扬声器）之间相互干扰问题。
电路原理

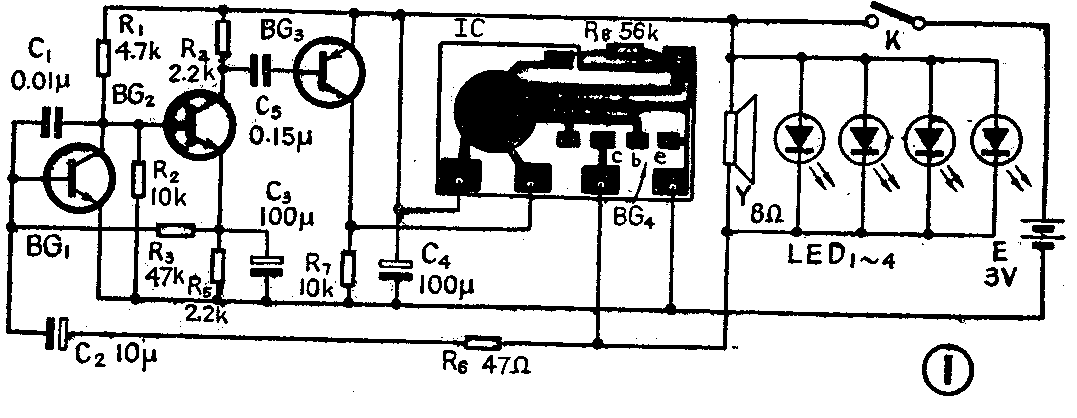

图1是声控音乐娃娃的电原理图。
声波信号由扬声器Y接收后，经R\(_{6}\)、C2送到BG\(_{1}\)的基极，BG1与BG\(_{2}\)组成直耦式放大器对声波信号进行放大。放大后信号由BG2集电极输出经C\(_{5}\)送到BG3基极，其信号负半周使BG\(_{3}\)导通；即向音乐IC触发端输入正脉冲信号，音乐IC被触发工作，输出音乐信号由BG4放大推动扬声器，即播放电子乐曲声，和扬声器相并联的四个发光二极管LED1～4也就随乐曲声闪闪发光。
娃娃在奏乐过程中，BG\(_{4}\)除向Y注入音乐信号外，同时还通过R6、BG\(_{1}\)的be结向电容C2充电，其充电结果使BG\(_{1}\)的发射结处于反向偏置，因此BG1在娃娃奏乐过程中是处于截止状态，所以音乐信号不会被BG\(_{1}\)、BG2放大。音乐信号终止后， C\(_{2}\)约经一、二秒钟才能将所充电压放完，BG1就从截止态恢复到放大态，故可接收第二次击掌声波触发。在BG\(_{1}\)由截止态恢复到放大态的瞬间、BG1集电极相当于输出一个负脉冲，经BG\(_{2}\)反相后输出为正脉冲，因 BG3为PNP型管，对正脉冲无反应，所以扬声器Y奏乐结束的状态变化不会引起自我触发，只有第二次拍手击掌，娃娃才能再次被触发工作。
元器件选择
IC用KD－9300音乐集成电路。
晶体管BG\(_{1}\)、BG2可用3DG201等NPN型三极管，放大倍数β值可在100～200间选用。BG\(_{3}\)应采用9012、3CG3等PNP型三极管，β值100左右。BG\(_{4}\)是音乐IC的功率放大管，在此电路里它还要驱动四个发光二极管，因此应选用集电极耗散功率较大的8050型塑封功率三极管，β值大于50即可。发光二极管LED1～4可视各人喜爱选用红、绿、黄等色发光管。

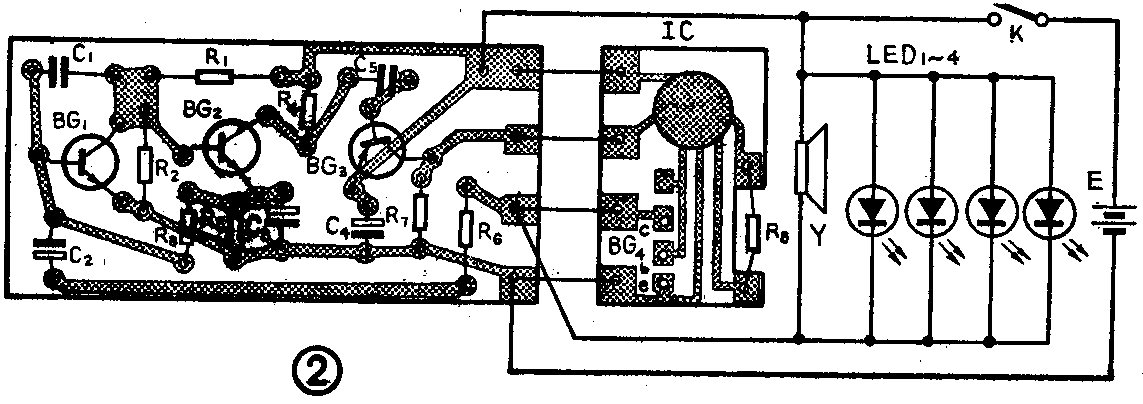

图②是安装在娃娃体内的电子机芯。除 BG\(_{4}\)、R3直接焊在IC小印板上，其余阻容元件和晶体管都插焊在一块45×22平方毫米的印制板上。元器件插焊好后，再落IC小印板与它对接，用四根长约5毫米的裸铜丝用焊锡连结成一个整体。
我用的娃娃身体只有上半身，它是放在一藤条编的小篮子里。娃娃体内空间已很小，所以我在篮子下面做一个塑料底座，机芯就安装在底座里（见题头图）。（陈有卿）
