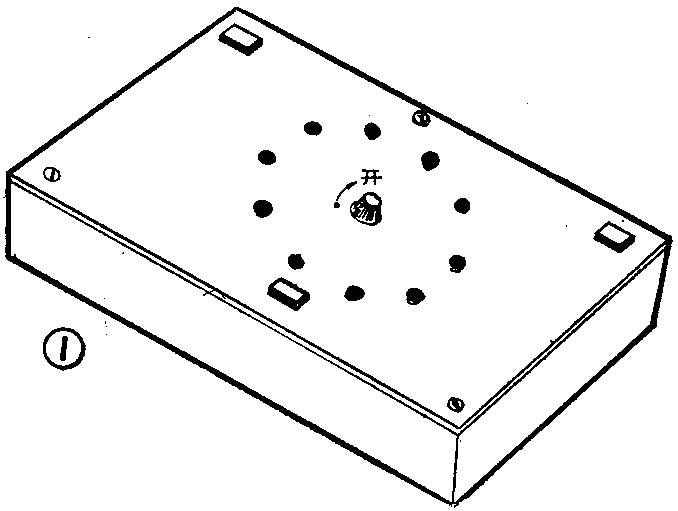

本游戏机外形如图1所示。面板上有10只发光二极管（7只红光，3只黄光），它们排成圆环形。其中3只黄色发光管分别代表3个不同曲调的歌曲“点唱”台，它们分别由面板上的3个按扭来控制（点唱）。
当接通电源后，10只发光管依次轮流点亮形成了一个异常醒目的亮点追逐光环。当其中一个黄色发光管刚刚点亮的瞬间，如果不失时机地按下与其相对应的那个按钮，则活动亮点就会暂时停留在这只发光二极管上。同时，扬声器会立即唱出一首优美的乐曲，这表示“点唱”成功，当乐曲唱完后，活动亮点又恢复旋转循环。如果你想欣赏另一首乐曲，就要等到与该首乐曲对应的那只黄色发光管点亮时，使用与其对应的那只按钮来“点唱”。不过，如果你的动作迟钝或时机掌握的不好，那么点唱台将不理会你的要求，即扬声器既不发声，亮点也不停留，这就表示“点唱”失败。说明你还需要加强训练。
本游戏机可供3人同时游戏，也可单人练习，锻炼自己的反应能力。许多中、小学生都对这个游戏机感兴趣。
电路原理

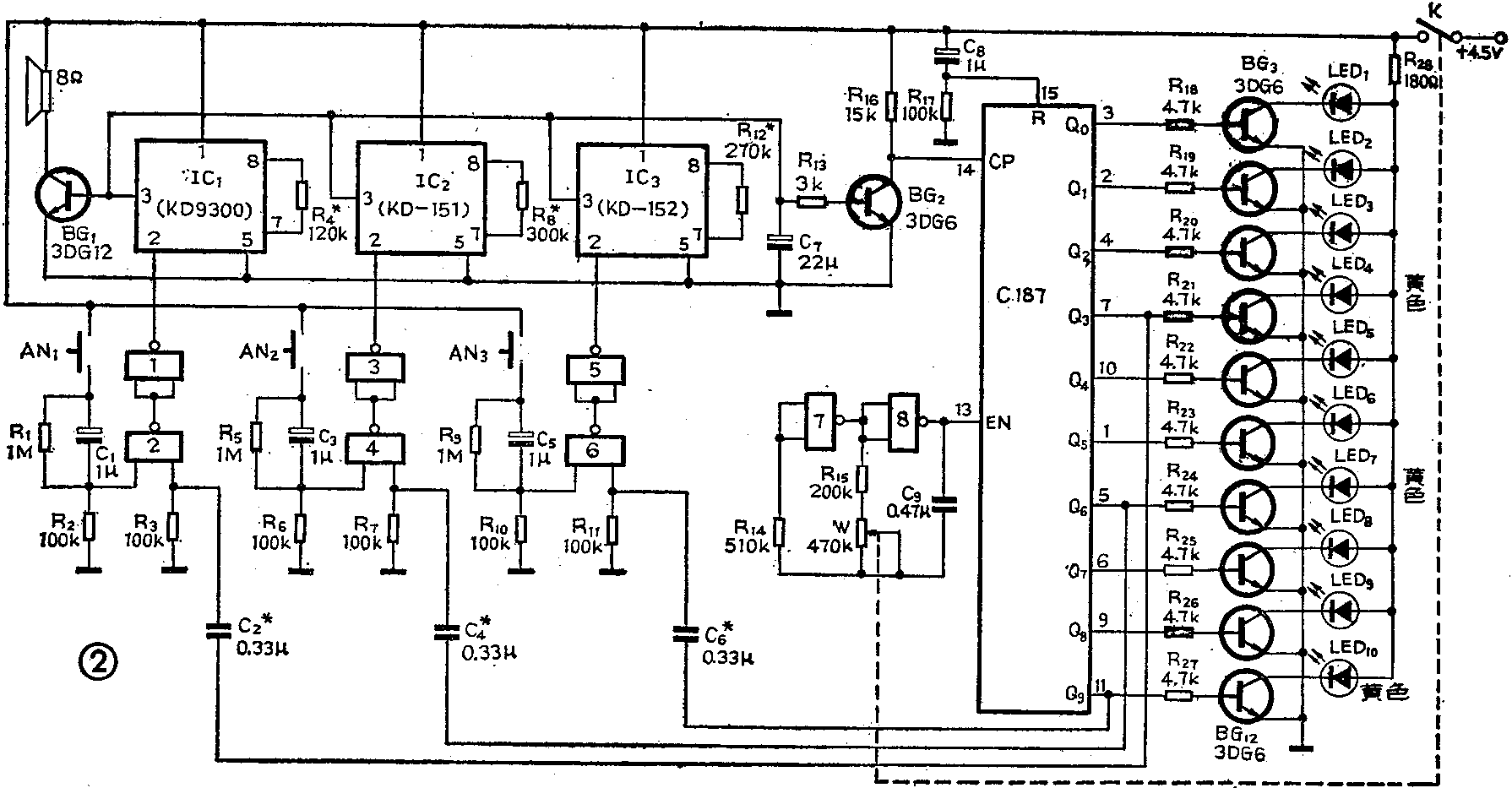

本机电路如图2所示。集成电路C187（BCD计数器／时序译码器）和发光二极管LED\(_{1}\)～LED10等组成一个活动亮点旋转追逐电路，门7和门8等组成一个频率可调的时钟脉冲发生器。BG\(_{2}\)等是一个开关电路，用来控制C187的工作。
当接通电源，由于IC\(_{1}\)、IC2、IC\(_{3}\)均无音乐信号输出，BG2截止，C187的CP端呈高电位。此时，脉冲发生器开始工作，产生一系列方波脉冲，因而C187的10个输出端轮流跃升为高电位，使发光管LED\(_{1}\)～LED10轮流点亮，形成活动亮点旋转光环。当某一个黄色的发光管如 LED\(_{4}\)点亮时，C187的Q3端必定为高电位，它通过C\(_{2}\)、 R3组成的微分电路后，使门2右边输入端出现一个正脉冲。此时，若立即按下按钮AN\(_{1}\)，则门2的左边输入端也出现一个正脉冲，如果按AN1的时机准确及时，使门2两个输入端的正脉冲出现的时间重合，则门2翻转，其输出端变为低电位，门1的输出端立即出现一个正脉冲，使IC\(_{1}\)被触发，其3脚输出音乐信号。BG2立即饱和导通，从而使 C187的CP端变为“0”电平，活动亮点不再旋转而停留在LED\(_{4}\)上。同时，音乐信号被BG1放大，使扬声器发出优美响亮的乐曲声。当乐曲声结束后， BG\(_{2}\)因无输入信号而截止C187的CP端呈高电平，活动亮点又继续旋转。与此相似，当另两个黄色发光管LED7或LED\(_{1}\)0点亮时，若立即按下AN2或AN\(_{3}\)，也能“点唱”另外两首乐曲，其过程与上述一样，不再赘述。
元件选择与调试
游戏机中用了一块C187电路及两块C036（4－2输入端与非门电路）集成电路。图2中的门1～门4，门5～门8分别包含在两块C036电路内。

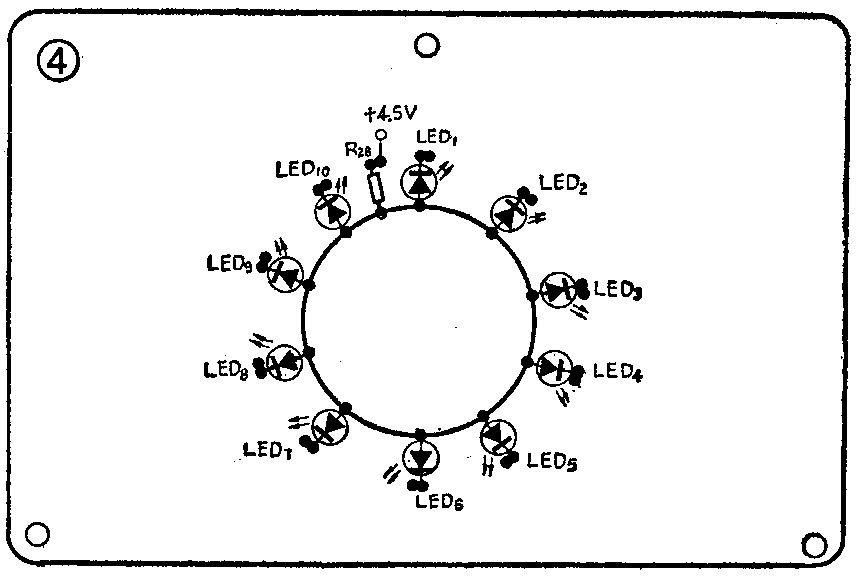

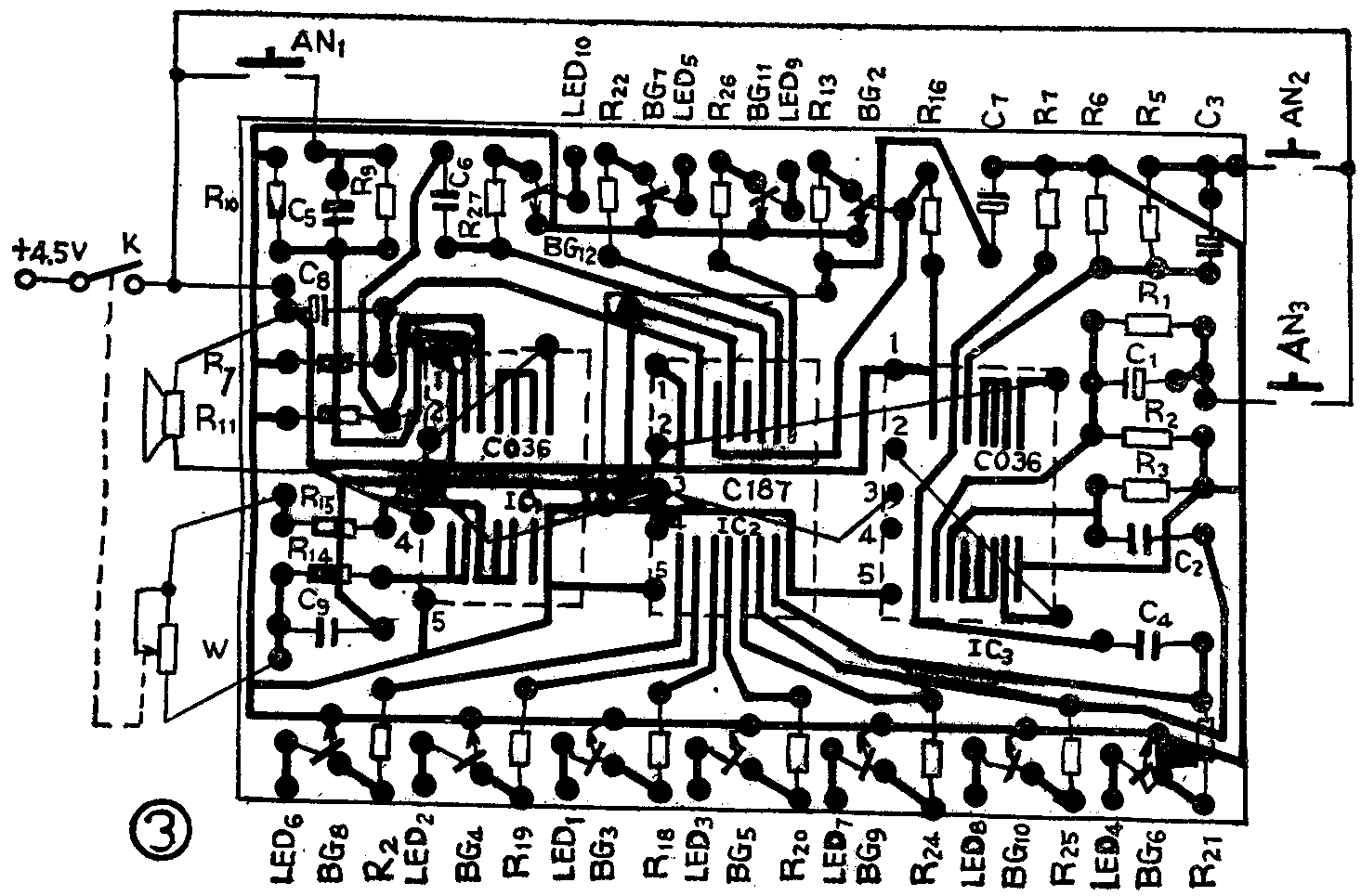

C036和 C187均为扁平封装电路，它们是直接焊在单面印刷板的底面铜箔上的。IC\(_{1}\)、IC2、IC\(_{3}\)的型号分别是 KD9300、KD－151，KD—152，这三块IC都是焊在印刷板正面，它们的位置分别与两块C036及C187的位置相重合。由于三块IC的振荡电阻R4、R\(_{8}\)、R12以及它们公用的功放管BG\(_{1}\)是直接焊在IC上的，所以这几个元件在图3上没有标出来。10只发光二极管焊接在图4所示的显示板上。焊接发光管时尽可能保持一样高度，把显示板固定在机壳面板下方，在面板上钻出10只圆孔，让10只发光管露出面板外面。如图1所示。
本游戏机一般不需调试，即能工作。需要说明一点，当微分电容C\(_{2}\)、C4、C\(_{6}\)的取值不同时，游戏的难易程度也不同。如，当把C2、C\(_{4}\)、C6的容量取大一些时，送到与非门2、4、6右输入端的脉冲宽度会适当增大，此时，按按钮较容易使这些门的两个输入端脉冲出现的时间重合，即“点唱”较易成功。相反，如果把这些电容的容量取得较小时，游戏难度增大，“点唱”的命中率较低。实验表明，C\(_{2}\)、C4、C\(_{6}\)的容量可在0.01μf～1μf之间选取。另外，三个IC的振荡电阻R4、R\(_{8}\)、R12的大小与音乐的节奏速率有关，读者也可根据自己对音乐节奏的要求重新选择它们的阻值。图2中，电位器W是用来调节光环中活动亮点旋转的速度的。（蓝伟强）
