“小鸭”牌TEMA831型全自动滚筒式洗衣机是我国洗衣机的升级换代产品，自动化程度高，洗涤范围广。它可自行完成进水，预洗，洗涤、漂洗、排水、甩干以及投放洗涤剂、软化剂、漂白粉、香料等全部程序；可以洗涤各种高档毛呢服装、丝织品、毛毯、毛织品及普通衣料。现将TEMA831型全自动滚筒式洗衣机的电路及电路控制原理介绍如下。

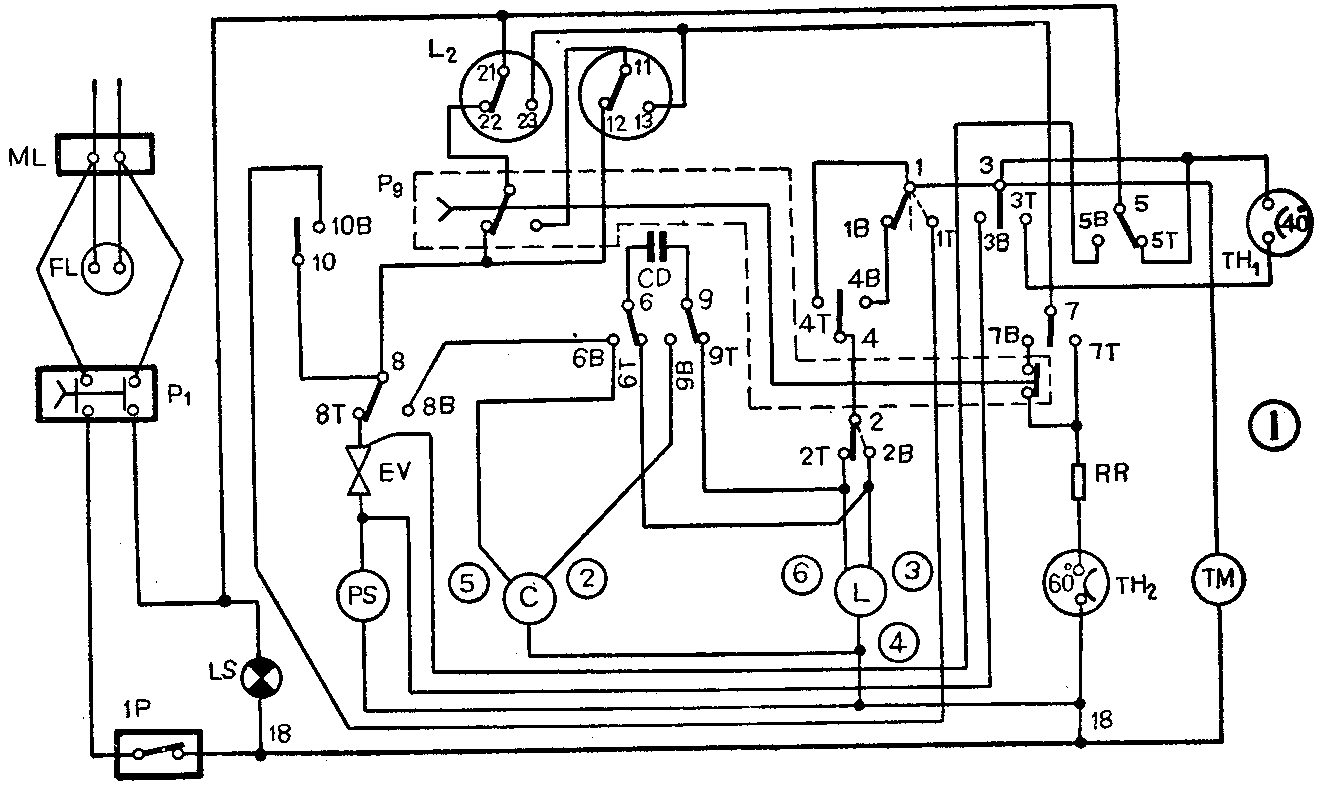

附图为电气控制原理图。图中：ML——接线板、FL——噪音滤除器、PI——按钮开关、IP——门安全开关、LS——指示灯、EV——进水电磁阀、L\(_{2}\)——高低水位继电器、PS——排水泵、CD——电容器、M——双速电动机、RR——加热器、TH1、TH2—— 温度继电器、TM——程序控制器的同步电机、Pg——节能按钮开关。
洗涤是在洗涤液温度40～60℃进行的，所以这种洗衣机又称为热洗洗衣机。整个电路的控制由电机式程序控制器按预定程序进行。现说明洗涤过程中，不同程序的电路控制原理：
一、洗衣机自动进水时：图中各开关位置为给水时的情况，这相当手动旋转程序控制器的刻度盘掷“1”的位置，使得程序控制器的触点5－5T、6－6T、9－9T、8—8T分别接通。当洗涤物投入内筒后，关闭前装口玻璃视孔门窗的同时，使得IP接通；再按下按钮PI接通，此时LS亮，洗衣机开始工作。
由于L\(_{2}\)高水位的常闭点21－22接通，Pg的第一组触点接通。这时从ML、分别通过21－22、Pg的第一组触点8—8T、EV绕组、PS电机的绕组、接点18和IP构成通路。进水电磁阀阀门打开，洗衣机开始预注水程序。与此同时，从ML、分别通过5——5T、触点3，TM绕组和IP，构成另一通路，程序控制器进入正常工作状态。
为什么这时排水泵不工作？这是因为进水电磁阀EV绕组的直流电阻约为 3800欧姆，而排水泵PS电机绕组的直流电阻仅有28欧姆，当它们串接在一起时，排水泵PS电机绕组上的电压降很小，不足以使转子转动；而进水电磁阀EV绕组上的电压降很大，足以使电磁阀EV正常工作。
二、洗涤液加热（温度没有达到40℃）时：这时由于洗衣筒内的水位已达到高水位的额定要求，使得L\(_{2}\)高水位的常闭触点21—22断开，而常开触点21－23接通。又由于程序安排这时触点3和5断开，7－7T接通。TH有两组触点，即TH140℃的常开触点和TH260℃的常闭触点，当洗衣筒内的洗涤液温度达到和超过40℃而低于60℃时，40℃的常开触点闭合接通电路；当洗涤液温度达到和超过60℃时，60℃的常闭触点断开电路。
从ML、分别通过21—23、7－7T、RR、TH\(_{2}\)60℃常闭触点、接点18和IP构成通路，RR工作，使洗涤液加热。这时由于触点 3、5和TH140℃的常开触点，都处于断开状态，使得TM1没有电流通过，程序控制器中断工作。同时M的低速绕组L和高速绕组C都没有电流通过，处于停转状态。这一程序安排在预洗和洗涤过程的预注水程序后，时间约15分钟左右。待洗涤液温度达到40℃时，TH\(_{1}\)40℃的常开触点闭合接通电路，从ML、分别通过 21—23、40℃触点、触点3、TM和IP构成通路，程序控制器进入正常工作状态，下一步程序开始。
三、洗涤液温度为40～60℃条件下，标准洗时：这时由于洗衣筒内的水位仍为高水位，使得L\(_{2}\)高水位的常开触点21－23接通。又因为洗衣筒内洗涤液的温度已超过40℃，故TH140℃的常开触点闭合接通电路。从ML、分别通过21—23、TH\(_{1}\)40℃的触点、触点3、TM绕组和IP构成通路，程序控制器继续工作，使得触点3－3T、4－4T、6－6T、9—9T分别接通。与此同时，程序控制器触点2按一定周期轮流与2T或2B接通和断开，造成CD分别与L（低速绕组）的主、副绕组按一定周期接通或断开，从而使电动机按正转7.5秒、停7.5秒，反转7.5秒的周期工作，这就是标准洗涤程序。在洗涤过程进行的同时，触点7与7T断续接通，保持洗涤液的温度。

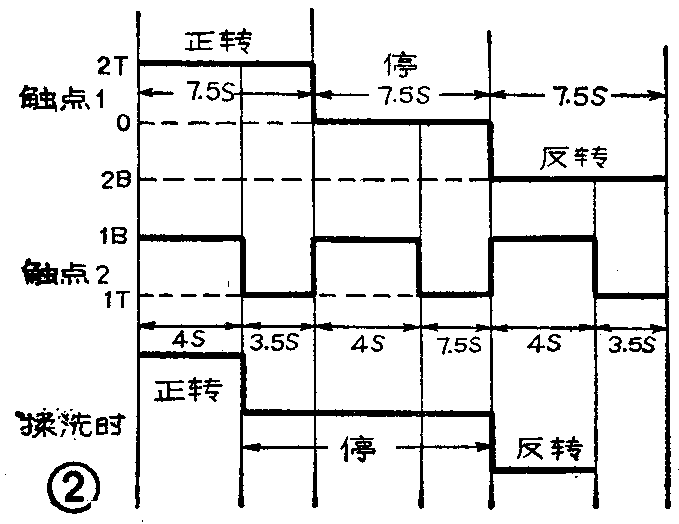

四、洗涤液温度为40～60℃条件下，轻柔洗时：这时的电流通路与上述洗涤液温度40～60℃标准洗涤时的电流通路极为相似。这时TH\(_{1}\)40℃常开触点闭合，L2高水位的常开触点21－23接通。此时由ML、分别通过21－23、TH\(_{1}\)40℃的触点、触点3、TM绕组和IP构成通路。程序控制器继续工作，使得触点3－3T、6－6T、9－9T分别接通；触点2仍按固定周期分别与2T或2B接通和断开。不同之处是程序控制器的触点4－4T已断开，而4—4B接通。为此，电机的正转——停——反转周期变化规律，就不是单一受触点2与2T、2B接通和断开的周期控制、它还要受到触点1与1T、1B周期性接通和断开的控制，控制CD分别与L（低速绕组）的主副绕组接通或断开的周期，从而使电机按合成周期，即正转4秒、停11秒、反转4秒的规律而运转。触点1和触点2分别与1T、1B和2T、2B的接通或断开时间合成是达到轻柔洗程序控制的关键。触点4与4T接通还是与4B接通，决定着洗衣机是标准程序还是轻柔洗程序，这一控制程序是早已安排设计好的，由程序控制器自动进行。
五、洗涤液温度达到或超过60℃时，标准洗时：这时由于洗涤液温度达到或超过60℃，所以TH\(_{1}\)的40℃触点仍然闭合，而TH2的 60℃触点断开，使得RR没有电流通过，终止对洗涤液的加热。其它部分的电流通路和洗涤液在40°～60℃时是一样的。
六、洗衣机在漂洗过程中强注水程序：所谓强注水就是洗衣机洗衣筒内的水位已经达到额定高度，L\(_{2}\)高水位的常闭触点21—22处于断开状态，要通过程序控制器的作用，使进水电磁阀强行打开，依靠自来水本身的压力，再次通过进水电磁阀向洗衣筒内注水，其水位超过了额定高度。这一程序控制安排在漂洗过程中，目的是为了让较多的清水稀释洗涤剂和浮垢，有利于提高漂洗效果。
它与标准洗程序时的电流通路基本相同。所不同之处是：①TH\(_{1}\)的40℃常开触点和TH260℃常闭触点都为常态；②这时触点10—10B接通。这样当触点1－1T接通时，从ML、分别通过21—23、3－3T、1－1T、10－10B、8－8T、EV绕组、PS电机绕组、IP构成通路。EV再次打开，强行注水。其注水量由注水时间控制，而1－1T接通时间为4秒，经过11秒（包括触点1断开3.5秒，加上1—1B接通4秒，再加上断开3.5秒）后，再接通4秒，……，经过几次（每次4秒）强行注水后，10－10B断开，强行注水结束。
七、洗衣机在高速脱水甩干和排水程序时：由于程序控制器程序的安排，使得触点3—3B接通，5－5T接通。这时从ML、分别通过5—5T、3－3B、PS电机绕组、IP构成通路，PS工作，将洗衣筒内的洗涤液泵出。尔后，由于程序控制器程序安排，使得触点8－8T断开，而8—8B接通，6—6B、9－9B也接通。因为洗涤液的泵出，使得L\(_{2}\)高水位的触点21—23断开，21－22接通。这时从ML、分别通过21—22、8－8B、CD、高速绕组C的主副绕组、接点4和18、IP构成通路，使得洗衣筒高速旋转，排水泵同时继续向洗衣机外泵水，直至3－3B、5－5T、8－8B等触点断开，洗衣机停止工作。
八、节能按钮使用时：如果在使用洗衣机前，已将Pg按入，使得Pg的第一组触点断开，第二组触点通，与RR电路串接第三组触点断开。当手动旋转程序控制的刻度盘掷“ 1”的位置，使得触点5－5T、6－6T、9－9T、8－8T分别接通。将洗涤物投入内筒后，关闭前装口玻璃视孔门窗的同时，IP接通，再将按钮开关按入，使得PI接通，此时LS亮，洗衣机开始工作。从ML、分别通过L\(_{2}\)高水位的常闭触点21—22、 Pg的第二组触点，L2低水位的常闭触点11—12、8—8T、EV绕组、PS电机的绕组，再通过接点18和IP构成通路。进水电磁阀阀门打开，洗衣机开始预注水程序。与此同时，程序控制器进入正常工作状态。
待洗衣筒内的水位达到低水位额定高度时，将使L\(_{2}\)低水位常闭触点11—12断开，而常开触点11－13接通，预注水程序终止。这时洗衣筒内的水量比不用节能按钮开关时少3～4升。相应下一个程序对洗涤液加热时间也将缩短，同时由于Pg的第三组触点断开，在洗涤过程的补充加热时间也缩短，因此节约电能。
TEMA831A型不带加热器，只有自动进水、标准洗、轻揉洗、漂洗强控水、脱水和排水过程，本文不再介绍。（吴玉琨）
