本文介绍的“晶体管超声波喷泉盆景”，除供观尝外，还有医疗保健作用，它能调节室内湿度，净化空气。
工作原理
超声喷泉是以超声波的定向压强使水面隆起，并在隆起的水面周围发生空化作用，产生雾气的。

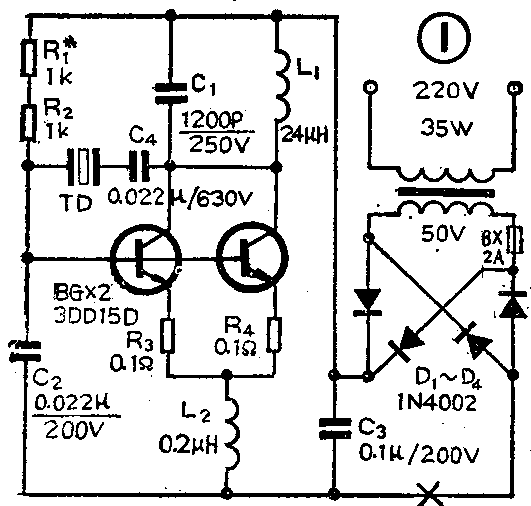

本机电原理图见图1。它是一个大功率的高频振荡器，采用电容三点式振荡电路，电路的振荡频率是压电换能振子TD的固有频率1.3兆赫。L\(_{1}\)和C1所组成的谐振回路在这里不是决定振荡频率的，而是决定振荡幅度的，它的谐振频率比电路的振荡频率约低0.6兆赫，L\(_{2}\)和C2串联谐振频率大于电路的振荡频率，之所以用两个谐振回路，是为使电路的振荡频率更纯。
压电换能振子（喷水头）TD 是换能元件，它是振荡电路的负载，同时又是振荡电路的自激元件，在更换压电振子或振子老化使其固有频率略有变化时，电路能自动跟随，不用重新调整。
为了使振荡器在大功率下稳定工作，采用了两管并联使用，这样还可比单管时的β值增大，有利于电路起振。R\(_{1}\)、R2是偏置电阻，调整R\(_{1}\)使振荡器输出适中。R3、R\(_{4}\)用来平衡两管。
元件选择与制作

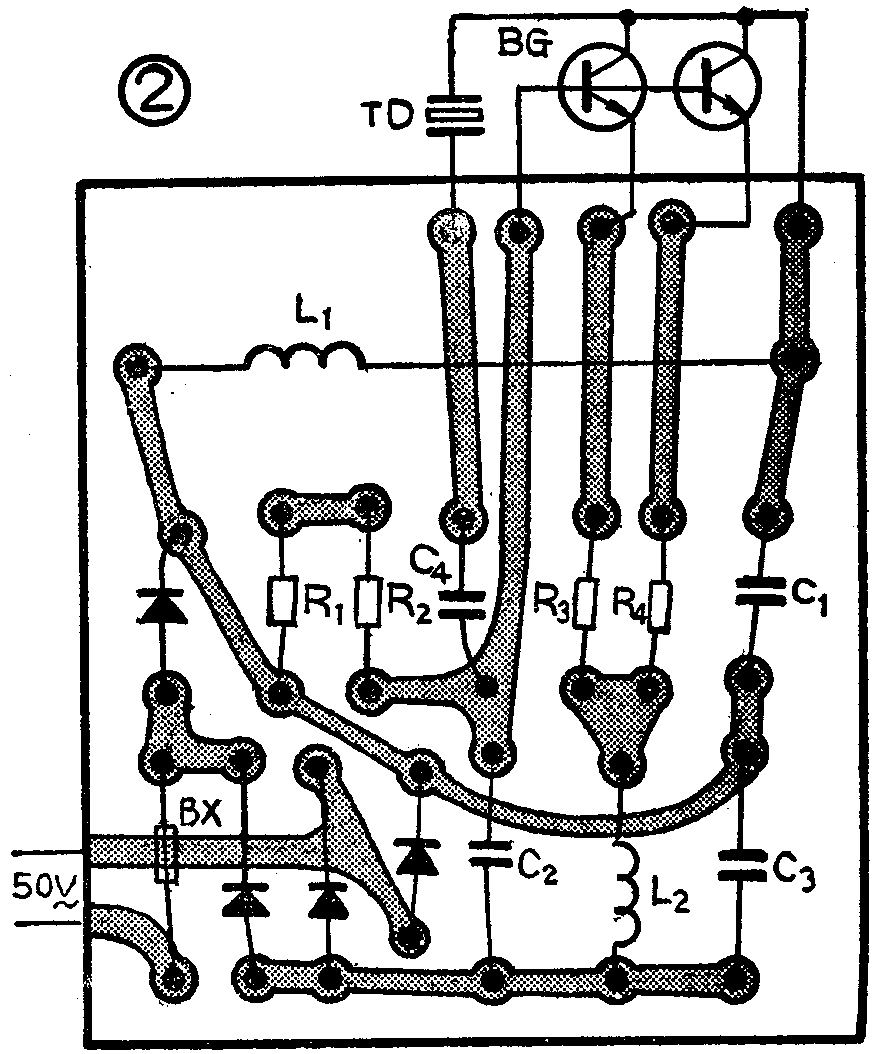

C\(_{1}\)用云母电容器，C2用高频损耗小且温度系数小的高频瓷介电容器。三极管要求功率=50W，反压＞200V，β＞15，可选3DD15D等，两管β值尽量一致，每管配用300×300×4mm的散热片。R\(_{3}\)、R4用线绕电阻拆下来的φ0.1mm的电阻丝10mm长就行，如果两管β值一致，此电阻也可不用。R\(_{1}\)、R2的功率＞1W。L\(_{1}\)用长6.5厘米、外径 2厘米的塑料圆管作骨架，在上面用φ0.74mm漆包线绕70匝。L2不用骨架，用φ0.85mm漆包线在直径0.8厘米的圆棒上绕6.5匝，脱下圆棒使线圈伸长1厘米即可。电源变压器功率＞35W，若自己绕制，选舌宽3厘米、叠厚2.8厘米的E型铁芯，初级用φ0.3mm漆包线绕1320匝；次级用φ0.6mm漆包线绕320匝。印制板图见图2。
组装好后进行调试，将喷水头固定在盆的底部，水深8厘米为宜，水要干净。再用一个3kΩ电位器代替R\(_{1}\)接入电路，先把电位器旋至最大阻值位置。在电路图“×”处串入电流表，接通电源，慢慢减小电位器阻值，一面看电流表，一面看水喷起情况，直至水柱最高及雾量最大，而电流最小，一般电流在0.65安。用相同阻值的电阻代管电位器，调试即告完毕。(李自福)
