怎样判别集成电路NE555（μA555、5G1555、FX555、NE556）的好坏呢？业余爱好者一般无专用测试仪器，本文介绍一种用万用表电阻档测试的方法。

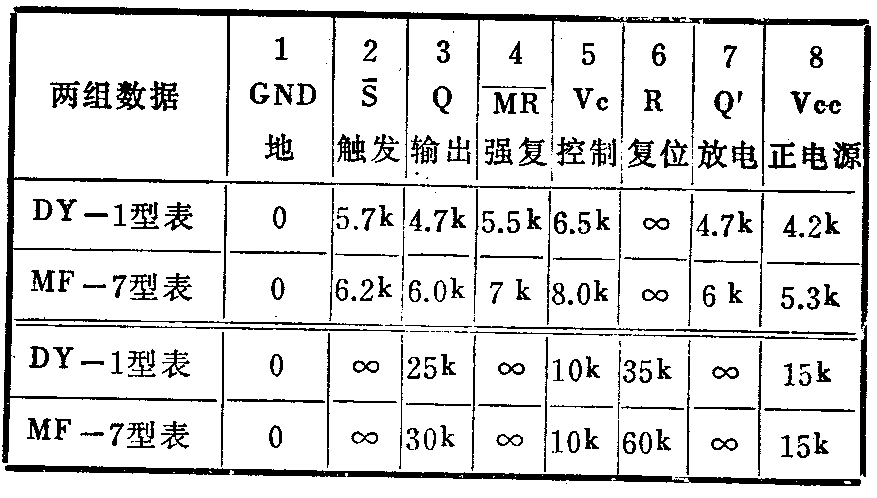

测出两组数据如附表所示：第一组先用黑表笔接“555”的GND脚①，红表笔依次接其它各脚。第二组红表笔接脚①，用黑表笔依次接其它各脚，再测出另一组数据。万用表可用任何一种型号，但因IC产品性能离散性，及各种表头内阻、准确度不尽一致，所以实测数值可略有出入。“555”管脚排列见附图。另外，5—8脚之间的电阻值应是5—1脚间阻值的1／2，则器件才好用。
使用时需注意以下几点：
1、由于“555”内部的比较器能响应20ns的脉冲，为了有效地防止外部干扰所造成的误动作，所以“555”的第6脚对地和第5脚对地，均应分别接旁路电容（0.1μF）和去耦电容（1μF），将两个电容并联起来，安装在管脚最近处。在要求较高的情况下，在直流电源引入线长于10厘米时，还要在第8脚对地加接旁路电容。
2、由于触发脉冲的作用使脚②被驱动至充分接地时，下面比较器的存储时间可长达10μs，这就限制了单稳脉冲的宽度最小不小于10μs。
3、复位端到输出的延迟时间典型值为0.47μs，所以典型的复位脉冲宽度必须大于等于0.3μs。
4、“555”的第7脚是集电极开路输出端，这种集电极开路的输出方式有着特殊的功能，它使门电路的并接成为可能。“555”与TTL电路相容，使用在高速时必须注意：由于时基电路内部的延迟作用、第7脚的电流转换比第3脚的电压转换慢，也就是说，它们的翻转有微小的不同步，时间差在30毫微秒以内。(赵秋刚 许淑华)
