本文介绍的录放电路，加有特殊效果的录音频率补偿电路，复制后的磁带与原声带比并不逊色，非常适合广大业余爱好者自装家庭音响中心的双卡录音座。
电路原理

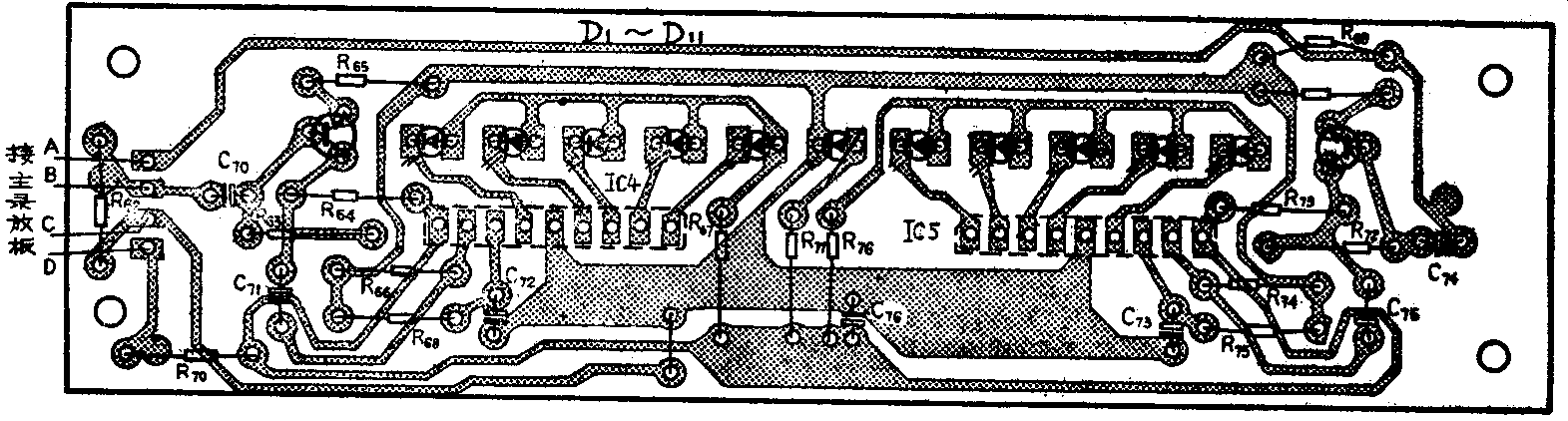

电路原理图见图1（录放开关k\(_{1}\)置放音位置），印刷线路板图见图2和图3，图4是LB1403电平显示器的功能框图。IC1、IC\(_{2}\)（LA3210）组成的放音电路和配合的机芯称为“A卡”，IC3（BA328）组成的另一套放音电路及配合的机芯称为“B卡”。电路中，BG\(_{1}\)、BG4 是录音电压放大级，BG\(_{2}\)、BG3、BG\(_{5}\)、BG6组成有特殊频率补偿功能的高阻恒流录音补偿电路。BG\(_{9}\)、DW组成稳压电源。IC4与D\(_{1}\)～D5组成右声道录放音电平指示器，IC\(_{5}\)与D7～D\(_{11}\)组成左声道录放音电平指示器。BG10、BG\(_{11}\)是录放音电平指示器的电压放大级。k1是录放开关，k\(_{2}\)是A、B卡放音选择开关。19.5V外接电源经BG9、DW稳压后向录放电路供电。为防干扰，采用另一组9V外接电源为电平指示部分供电。
下面，着重分析一下录音过程和录音电路：复制磁带时，在A卡放入原声带，在B卡放入空白录音带，按下A卡放音键，并同时按下B卡的录音键和放音键。A卡的放音信号从均衡放大器IC\(_{1}\)、IC2出来再经BG\(_{1}\)、BG4电压放大，然后送入BG\(_{2}\) 、BG3和BG\(_{5}\)、BG6频率补偿电路，经补偿电路输出的录音电流经录放开关k\(_{1}\)-4、K1-5送到B卡录音磁头，实现复制。为适应输入信号的大动态范围，本电路采用高级机常用的手动电平控制，LA3210的4脚和6脚空置不用。图1中的W\(_{1}\)、W2是手动录音电平控制器。使用时，W\(_{1}\)、W2可根据使用要求，用平衡度好的双联电位器安装在面板上，使用起来较方便。下面，以左声道为例，说明特殊频率补偿电路的原理。从IC\(_{1}\)第9脚输出的信号经BG1放大，以140mV左右的电压幅度加到由BG\(_{2}\)、BG3等组成的频率补偿电路上。BG\(_{2}\)、BG3等组成的特殊频率补偿电路有以下特点：
1．良好的高阻恒流特性：频率补偿电路由PNP和NPN硅三极管组成。BG\(_{3}\)相当于BG2的直流负载电阻，当两管的集电极电压为电源电压的一半时，为最佳工作状态。此时BG\(_{2}\)工作于放大状态，集电极输出阻抗很高，使通过录音磁头的录音电流保持稳定，从而得到了良好的恒流录音特性。
2．频率补偿特性：录放磁头的特性，在高频端，磁头铁芯中的磁滞损耗随频率升高而增加，在低频端，信号变化缓慢使磁头的电磁转换效率下降，录在磁带上的信号磁平在频段的高低两端呈下降特性。为了保持录音磁平的平直特性，应对录音电流在高、低频段进行适当的提升补偿。图1中的C\(_{14}\)、C15、R\(_{14}\)，是左声道的低音频提升网络。经k1－4和R\(_{53}\)等元件，B卡左声道磁头线圈的电感和C19组成并联谐振回路，谐振于高音频，使高音频得到适当的提升。
通过用高阻恒流电路使录音电流在中音频段保持恒定，在高低频段进行提升补偿的方法，使录制在磁带上的磁平信号在整个录音频段内呈线性，获得了良好的频率响应。图1中BG\(_{7}\)、BG8组成推挽式偏磁振荡电路，这种电路功率大、失真小。B\(_{3}\)是偏磁振荡线圈，B1\(_{2}\)是阻流线圈。W5、W\(_{6}\)是偏磁电流调整电阻，它们的阻值对录音频响有一定影响，一般尽可能取较大阻值。本电路配用H136型或交流阻抗400～600Ω的交流抹音磁头，抹音效果可达60dB。B1与C\(_{18}\)2与C\(_{39}\)组成的偏磁陷波电路可防止偏磁电流泄漏到BG2、BG\(_{3}\)的集电极而造成其C、E极饱和，当BG1、BG\(_{2}\)饱和时，电路将失去高阻恒流作用，自录自放频响将变得很差。图1中的C19、C\(_{4}\)0分别并联于BG2和BG\(_{5}\)的集电极与地之间，对漏入集电极的偏磁电流起旁路作用。
电路的业余调整方法
1．放音部分的调整：将线路板与电源、磁头等接好，放音输出端（图1下方L、R端子）接到一部正常工作的扩音机监听。先后用方位角测试带或高音丰富的原声带调好A、B卡的磁头方位角。
2．偏磁电路的调整：将B\(_{3}\)的磁芯向上调到顶端，再往下回旋2圈，磁芯在此位置时偏磁频率已调定在78～80kHz之间。（待续）（张兴旺）
