本文向读者推荐的这种收音机采用美国史普拉格公司生产的ULN－2204集成电路作为主件，配合简单的外围电路元件组装而成。它结构紧凑、性能稳定、适于业余制作。整机体积为14×7×3cm，重量250克，带有调频接收拉杆天线，很适合携带外出使用。
ULN—2204简介

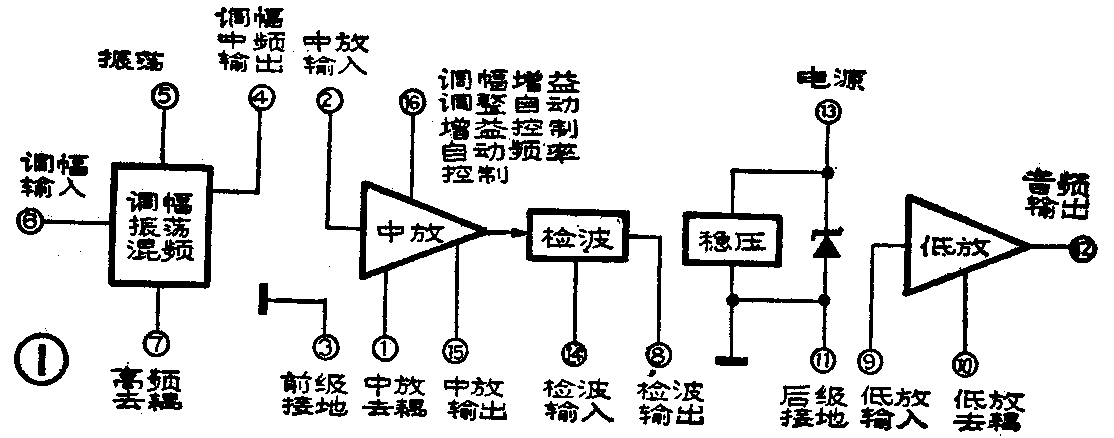

ULN－2204是典型的调频调幅收音专用集成电路块，外型为16脚双排塑封结构，内部电路方块图如图1所示，与该电路完全相同的集成块很多：如日本东芝公司的TA7613AP、 日立公司的HA12402、德律风根公司的TDA1083，国内厂家的产品更多，型号有FS2204、FY2204、SL2204以及BCD2204等，以上集成块都可以与ULN—2204直接相互代换，非常适合各种水平的无线电爱好者动手实验。
ULN－2204的主要特点是：外围元件少；工作电压范围宽，可达3～12V，电流损耗小，仅13～16mA；负载阻抗在8～45Ω范围都适应；由于它的内电路中含有5级中频放大电路，供调频调幅共同使用，所以整机的灵敏度非常高。另外，该机调频、调幅功能转换只需一只2×2小开关，所以给整机的设计和安装提供了方便。

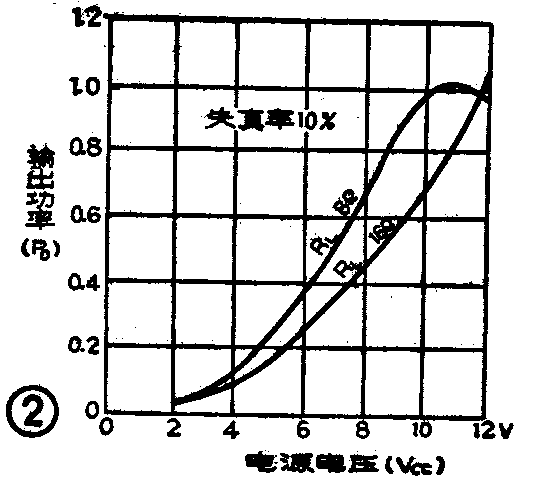

ULN—2204的内部设有一个稳压电路，第14脚及第15脚之间的外接调谐回路因频率偏移所产生的相位差别，来检出音频信号。该集成电路内部的功放级设有短路保护功能，可使器件工作更为安全可靠。集成块的输出功率P\(_{0}\)与供电电压之间的关系见图2特性曲线。
整机工作原理
图3为整机工作原理图。图中BG\(_{1}\)、BG2分别为FM波段的高放级和变频级。电容C\(_{1}\)、C2是FM天线信号的输入通路；L\(_{1}\)和C3组成固定谐振输入电路，它大约谐振于90MHz，可提高FM低频段的接收灵敏度；BG1是共基极高放三极管，由R\(_{1}\)、R2和R\(_{4}\)为BG1提供一个合适的工作点，本级工作电流为0.8～1.2mA；C\(_{4}\)、C5是该级的高频旁路电容。L\(_{2}\)、C6、C′等构成一个调谐回路，对经过BG\(_{1}\)高放后的FM信号进行选台；稳压电路输出的电压供FM频段放大及变频级使用。该电压自ULN—2204第16脚输出，可供出电流2.5mA。该稳压值的高低可控制FM波段中放级的增益，电压越高，增益越大。但电压值过高时会引起中放级工作不稳定，所以要统筹兼顾，选取合适的数值。一般说来，第16脚的最佳输出电压为2.2V左右。另外，第16脚输出的电压还有一个特点，即外接负载的大小会使该电压发生变化。由于检波级也是它的负载，检波级输出电压的高低也就会影响第16脚的输出电压。因此，在实际电路中，将第16脚的输出电压也接到FM变频级振荡三极管的结电容上，利用结电容随所加电压变化的特点来实现自动频率控制（AFC）功能。
调频检波采用移相检波方式，即利用ULN－2204选出的电台信号经交连电容C\(_{7}\)加到晶体管BG2的发射极，与BG\(_{2}\)本身产生的本振信号进行混频，得出一个频率为10.7MHz的固定中频信号，通过中频变压器B1\(_{2}\)传输，进入ULN—2204的第2脚进行中频放大。在变频级中，本振电路由L4、C\(_{13}\)等元件组成，L3和R\(_{5}\)则是构成本级直流偏压的滤波器，并对10.7MHz的中频信号旁路，以减少反馈，使变频级工作稳定。由于要求本振级产生的振荡频率在100MHz附近，BG2的输出电流应滞后于输入电流90°，因此必须加入C\(_{1}\)0才能引起振荡。改变R6的阻值可改变BG\(_{2}\)的工作点，该级电流在0.9～1.3mA范围较为合适。接收AM（调幅）信号时，由L5的初级线圈和C\(_{29}\)、C′3构成选台电路，选出的AM电台信号感应到L\(_{5}\)次级线圈，直接送入ULN—2204的第6脚进行AM变频，AM本振信号是由集成块的内电路和B4、C\(_{2}\)0、C′4等配合产生。变频后的AM中源信号（465千赫）由集成块第4脚输出，经AM中频变压器B\(_{3}\)，送入第2脚进行AM中放。FM和AM中放后的信号都由集成块第15脚输出，经L6\(_{5}\)6等重新进入集成块第14脚进行检波。检波后的音频信号则由第8脚输出，经音量控制电位器W后送入第9脚进行音频功率放大，最后经集成块的第12脚输出，通过L\(_{7}\)和C26送给扬声器，完成全部的声音还原过程。
安装和调试
本机的元、器件不多，印刷板电路如图4，只要照图插上元件，检查无误，焊接良好，就可开始调试。
首先应校准中放电路的频率，如果手头有高、中频信号发生器和电子毫伏表，可将毫伏表接在集成块的第8脚（检波信号输出端）与地之间，分别将465kHz或10.7MHz信号送入B\(_{3}\)或B1的初级回路。送入465kHz时用无感螺丝刀调整B\(_{3}\)5的磁帽；送入10.7MHz时用无感螺丝刀调整B\(_{1}\)2和L\(_{6}\)6的磁帽，观察毫伏表指示，使输出电压逐渐增大。调整过程中应逐渐减小信号输入强度，尽量使毫伏表的指示达到最大，就算校准好中频回路了。
