录象机的磁带通路是指磁带在录象机中所走过的路径。磁带通路调整的好坏，除直接影响图象质量外，还决定磁带的互换性。
录象机在出厂时，磁带通路已经过精密的调整，而且各调整部分均用封漆固定，在使用中一般不需要调整，只有在更换上、下磁鼓、磁迹控制磁头及磁带通路中的导柱、导杆等机械零件之后才需要调整。
Betamax型录象机的种类及型号很多，但从所使用的底盘来看却只有三类，即：C型底盘，710型底盘和711型底盘。C型与710型底盘的结构基本上相同，采用的机型是比较老的，这两类底盘的明显特征是磁带从机器的上面装入，因此，这两类机器的磁带通路的调整方法是相同的。采用711型底盘的机器是新型的，均为前面装带，结构上与前面两种完全不同，磁带通路的调整方法也不一样。711型底盘的磁带通路的调整方法本刊在86年12期上介绍过，因此本文只介绍C型底盘的磁带通路的调整，下面以SL－C5CH为例介绍C型底盘磁带通路的调整方法：

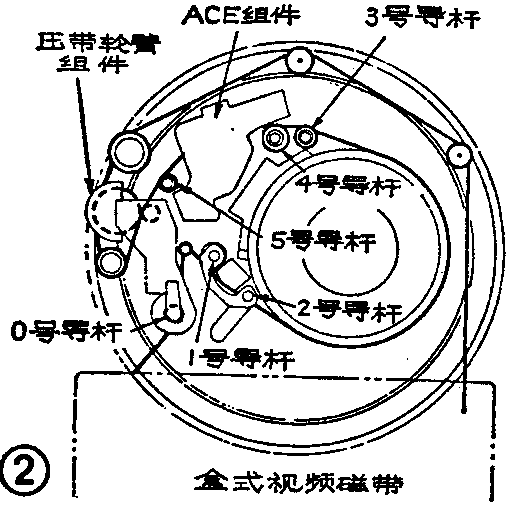

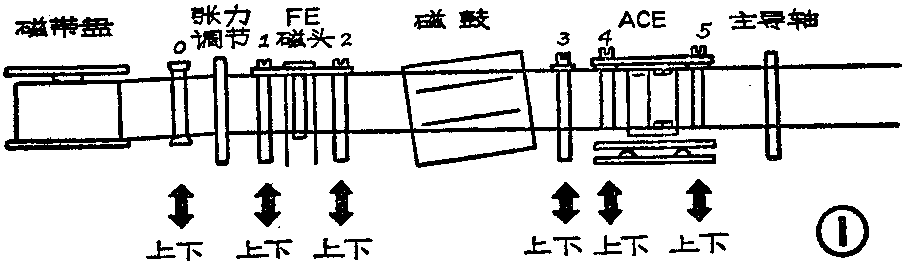

磁带通路以磁鼓为中心，分入口和出口两部分，图1是磁带通路的展开图，其中0、1、2号导杆为入口侧调整导杆，3、4、5号为出口侧调整导杆，图2为真实的走带示意图。
1．调整前的准备：
（1）用浸过酒精的麂皮清洁磁带通路中各导杆、视频磁鼓、主导轴、压带轮、ACE组件等部分的走带面。
（2）准备一台20MHz以上的示波器，并将CH－1通道输入探头接到RF－2板上CN－4的①脚上，RF－2板的位置如图3所示，示波器可用内触发。
（3）准备一盒标准磁带，型号为KR5－1H或KR5－2H，重放其跟踪（Track）部分。
（4）准备一只牙科镜。
2．磁带通路的检查
重放标准磁带的跟踪（Track)部分，同时转动录象机前面板下方的跟踪（Tracking）旋钮，观察示波器上的射频输出（RF）波形的变化，当左右转动Tracking（跟踪）旋钮时，RF波形幅度随之变小，但波形的包络线形状不变，这说明磁带通路无问题，不必进行调整。反之。如果RF波形的包络线形状随Tracking旋钮的转动而变化，这说明磁带通路有问题：必须进行调整。
3．磁带通路的调整：
（1）入口侧的调整：

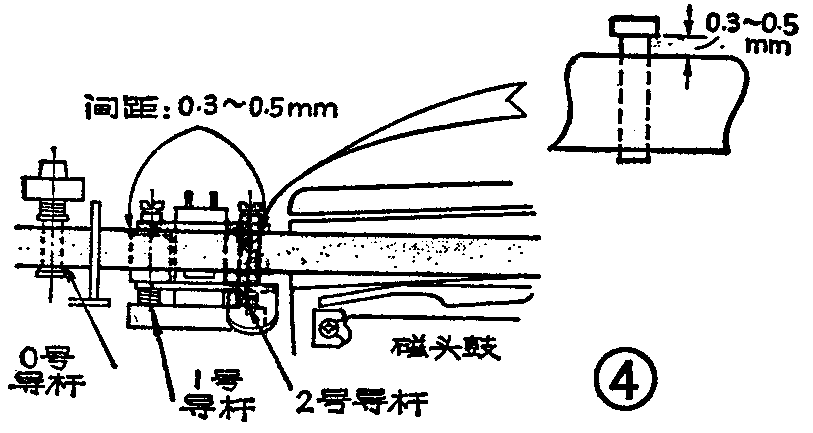

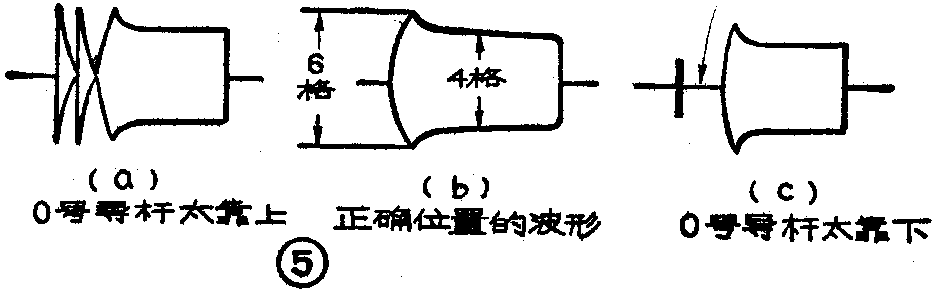

重放标准磁带的跟踪（Track）部分，调节示波器的垂直增益，使示波器上的RF波形的幅度占6格。将面板上的Tracking旋钮由中心位置向右旋转2／3圈，使RF波形的幅度由6格下降为4格，然后不再转动Tracking旋钮进行以下操作：①用改锥按逆时针方向转动1、2号导杆，同时用牙科镜观察，使1、2号导杆上部的法兰盘与磁带上沿有0.3～0.5毫米的距离，见图4所示 ②调节0号导杆的调整螺钉，同时观察RF波形，使其成为图5（b）所示的波形，如果出现图5（a）所示的波形，则应向下调整0号导杆，如果出现图5（c）所示的波形，则应向上调整 0号导杆。③顺时针交替调节 1号和2号导杆，使RF波形如图6所示的变化。④用牙科镜观察磁带在0号、1号和2号导杆上的情况，让磁带在0号、1号和2号导杆上不出现卷曲，并且磁带的上沿刚好接触1号和2号导杆上部的法兰盘，磁带的下沿刚好接触0号导杆下部的法兰盘，磁带与各导杆的位置图如图4所示。
（2）出口侧的调整：

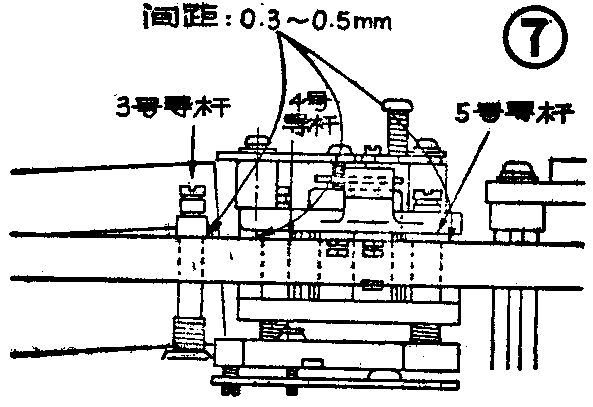

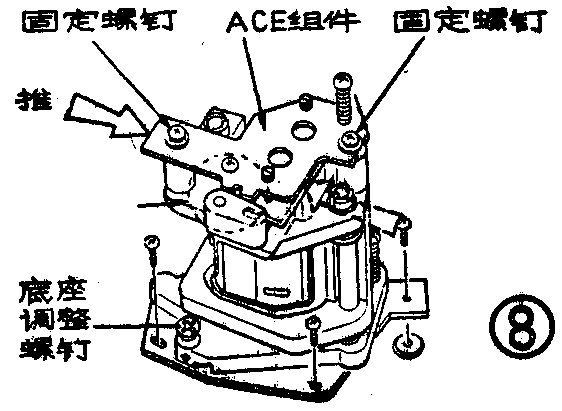

当入口侧的调整完毕后，前面板上的跟踪（Tracking）旋钮不动，再进行以下调整：①逆时针转动3号、4号和5号导杆，使各导杆上部的法兰盘与磁带上沿有0.3～0.5毫米的间距，见图7。②逆时针方向转动ACE组件的底座调整螺钉，见图8，观察RF波形，当RF波形出现图9所示的波形时，停止转动底座调整螺钉。③顺时针缓慢转动底座调整螺钉，使RF波形出口侧峰谷消失。（注意：每旋动螺钉15度后，停5～10秒，待波形变化后再调整）、波形变化如图10所示。④顺时针转动5号导杆，使RF波形由图10变为图11形状。⑤顺时针转动4号导杆，使RF波形由图11变为图12形状。⑥顺时针转动3号导杆，使RF波形变为图13所示形状。⑦用牙科镜检查磁带在3号、4号、5号导杆上的情况，让磁带在3号、4号、5号导杆上无卷曲现象，并且磁带的上沿与3号、4号，5号导杆上部的法兰盘刚好接触。
（3）ACE组件位置的调整：
①将前面板下方的跟踪（Tracking）旋钮置于机械中心位置，②松开两个ACE组件的固定螺钉。③用手顺磁带走行方向前后移动ACE组件、移动的方向如图8所示，同时观察RF波形的幅度，直到出现最大点时停止移动。④轻轻拧紧两只固定螺钉。并检查 RF波形最大值是否出现在Tracking旋钮位于机械中心处，否则应重新进行调整。(杨保安)
