录象机的供电系统是整个录象机的动力源，供电系统一旦出了故障, 整个录象机将停止工作。在日常维修中，属于供电系统方面的故障占有很大的比重，因此，本文简单介绍一下供电系统的电路及检修要点，帮助读者尽快查找和排除电路故障。
电路分析
NV－450MC录象机的供电系统输出的电压有两类：一类是当录象机的电源插头一接入220V交流市电后，供电系统就将电压输送到有关的电路上, 这类电压不受机面板上VTR ON／OFF电源通断开关的控制，因而称不切换电压。不切换电压主要给录象机的时钟及显示部分提供工作电压，以便定时录象。另一类是当按下面板上VTR ON／OFF电源通断开关接通电源后，供电系统才给有关电路输送的电压，称切换电压。切换电压主要给录象机的亮度、色度、伺服系统及控制系统提供工作电压，下面分别介绍这两类电压：

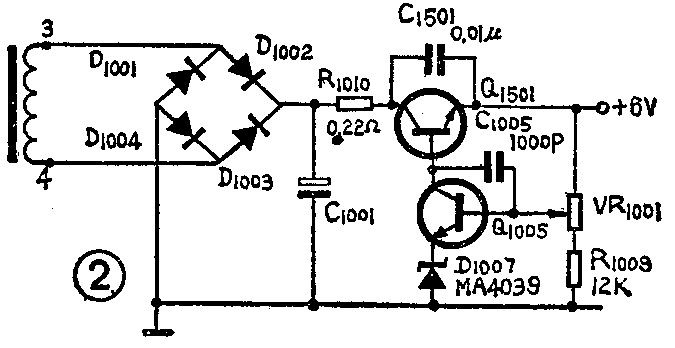

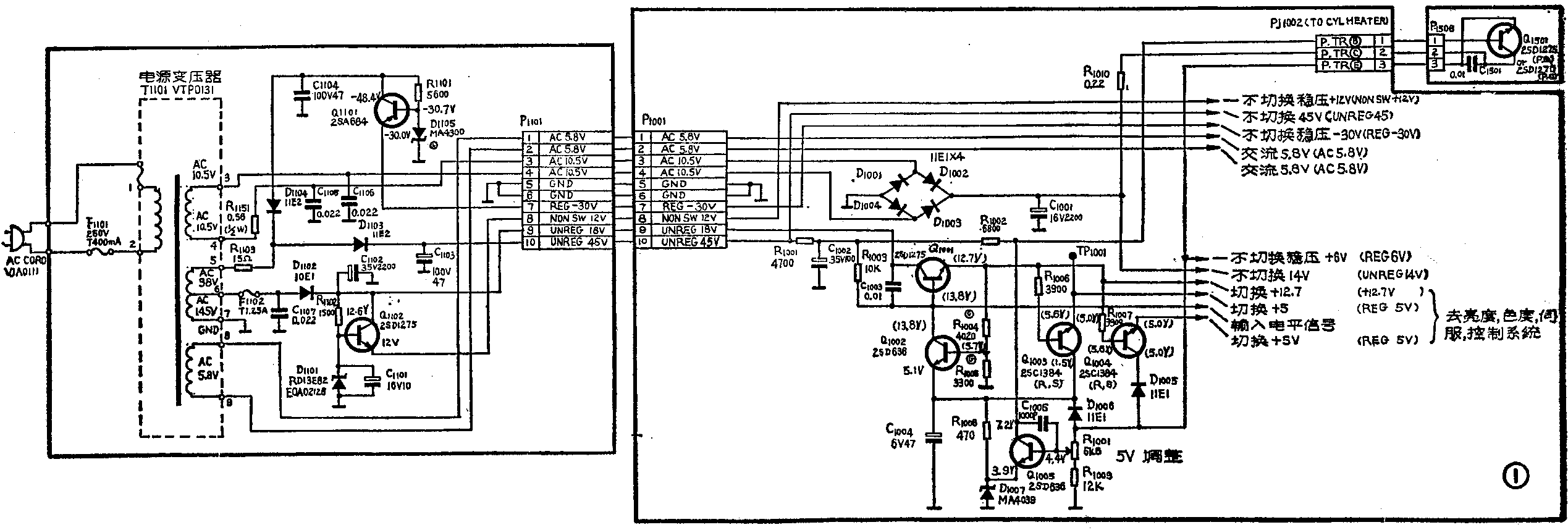

1．不切换电压：图1是NV－450MC供电系统的电路图，T\(_{11}\)01为电源变压器，根据电路的需要，有三个不切换电压: （ 1）一组交流5.8V（AC5.8V）电压,这组交流电压是由T1101的次级绕组⑧⑨，经插接件P\(_{11}\)01的①、②端输出的。（2）脉动14V（UNREG 14V）和45V（UNREG 45V）电压：14V电压是将 T1101次级绕组所得10.5V交流电压, 经插接件P\(_{11}\)01的③、④端后，再经D1001～D\(_{1}\)004进行桥式整流及C1001的滤波而形成的。45V电压是将T\(_{11}\)01的次级绕组⑤⑥所得38V交流电压，经D1103整流及C\(_{11}\)03滤波，由插接件P1101的⑩端输出。（3）稳压+12V（NON SW 12V）、＋6V（REG 6V）和-30V（REG－30V）电压：稳压+12V电压是将T\(_{11}\)01的次级绕组⑥⑦的 14.5V交流电压，经D1102整流、C\(_{11}\)02滤波,再经过由Q1102、D\(_{11}\)01和C1101组成的稳压电路进行稳压后，由插接件P\(_{11}\)01的⑧端输出。稳压+6V电压是将 T1101的次级绕组③④上的10.5V交流电压，经插接件P\(_{11}\)01的③、④端后，用D1001～D\(_{1}\)004整流、C1001滤波，再通过PJ1002由Q\(_{1}\)005、D1007RQ\(_{15}\)01等元件组成的稳压电路进行稳压而取得的，详见图2。稳压-30V电压是将T1101次级绕组⑤⑥上的38V交流电压，经D\(_{11}\)04整流、C1104滤波，再通过由Q\(_{11}\)01、D1105和R\(_{11}\)01组成的稳压电路进行稳压，最后由插接件P1101的⑦端输出。
2．切换电压：切换电压由VTR ON／OFF开关控制的，图3是其原理图。在VTR ON／OFF开关未接通时，系统控制部分的微处理器IC\(_{6}\)001的脚、处于高电平H（13.8V）状态，QR6005工作在饱和导通状态，由于QR\(_{6}\)005饱和导通时其集电极电位很低，因此，送入供电系统的输入电平很低，使Q1001、Q\(_{1}\)002、Q1003、Q\(_{1}\)004,都处于截止状态。当VTR ON／OFF开关接通时,IC6001的脚通过开关接地，即呈低电平（0V），则也呈低电平，QR\(_{6}\)005处于截止状态，其集电极电位为高电位，因此，送入供电系统的输入电平为高电平，使Q1001、Q\(_{1}\)002、Q1003、Q\(_{1}\)004开始工作。从图1可以看出， Q1001集电极上的18V电压是由T\(_{11}\)01次级绕组⑥⑦，经D1102整流，C\(_{11}\)02滤波后送来的，当Q1001、Q\(_{1}\)002开始工作，由于Q1001和Q\(_{1}\)002等其它元件所组成的电路具有稳压作用，所以，在Q1001的发射极输出稳定的+12.7V电压。同理，由于Q\(_{1}\)003、 Q1004的基极偏置恢复，在 Q1001、Q1004的发射极分别输出+5V的电压。反之，当VTR ON／OFF开关断开时，微处理器IC\(_{6}\)001的脚因开关不通呈高电平，也随着呈现高电平，导致QR6005饱和导通，使其集电极出现低电平，使Q\(_{1}\)001的基极电位接近零伏，因而Q1001截止，发射极无电压输出，同理，两个+5V电压也因Q\(_{1}\)003、Q1004基极无偏置而消失。
故障检修
当电源插头接入交流220V市电后，面板显示窗无显示或虽有显示但按下 VTR ON／OFF开关后指示灯不亮，均可判断为供电系统出故障。
当显示窗无显示时，首先检查电源变压器T\(_{11}\)01初、次极两个保险丝F1101（400mA）、F\(_{11}\)02（1.25A）是否烧断，如果保险丝没有断，再检查几个不切换电压是否正常，发现有不正常的电压，就应重点检查与该电压有关的主要元件。例如：当发现不切换稳压+12V电压无输出时，应重点检查T1101次级绕组⑥⑦上的AC14.5V是否正常，保险丝F\(_{11}\)02是否完好，整流二极管D1102是否有约+18V的电压输出，以及电压调整管是否正常工作，这样逐步缩小故障范围，就能很快找到故障元件。
当按下VTR ON／OFF开关后，指示灯不亮，应首先检查Q\(_{1}\)001的基极电压是否为高电平（约13.8V），如果是高电平，应重点检查Q1001、Q\(_{1}\)002两管是否工作正常，如果不是高电平，则故障就在系统控制板上，在系统控制板上，先检查QR6005管，若QR\(_{6}\)005基极为低电平，集电极不为高电平，则可能是QR6005集射极间短路，若QR\(_{6}\)005正常，并且VTR开关也正常，则可能是微处理器MH153421VGI损坏。
在检修时还有几点应该注意：
（1）图1中各管子所标的电压为接入市电后立即出现的电压，括弧内的电压为VTR ON／OFF开关启动后出现的正常电压。
（2）图1中凡是标有三角符号的元件对于机器的安全保护有重要的作用，标有三角符号的电阻称为保险丝电阻，当电流超过该电阻本身规定值时就会烧断，烧断的保险丝电阻，从外表看与好的没有两样（没有过热与烧焦现象），但焊下来一测其阻值为无穷大。在实际检修中，当发现哪路电压无输出时，最好先看一下与该路有关的保险丝电阻是否烧断，因为录象机在遇到偶然性故障（如：加载、卸载过重或带盒装入、弹出受阻等）时最容易烧断保险丝电阻。在替换保险丝电阻时，如果找不到原规格的，可用其电流值与原保险丝电阻上的允许电流值相同的保险丝来代替，禁止用阻值与原保险丝电阻阻值相等的普通电阻代替，因为普通电阻起不到保险作用。
（3）Q\(_{11}\)01（2SA684）很容易损坏。在检修时，如找不到原型号管，可用国产管CK77B代替，也可找参数为PCM=1W，I\(_{CM}\)=1.5A，BVCEO=60V的PNP型硅管代替。(周振福)
