中国与香港地区的电视广播节目都采用PAL制发送,但两者的伴音中频却不一样,前老伴音中频为6.5MHz,后者为 6.0MHz。因此国产电视机收看香港地区电视节目,或香港电视机收看国内电视节目,都只能看到图象而听不到声音。

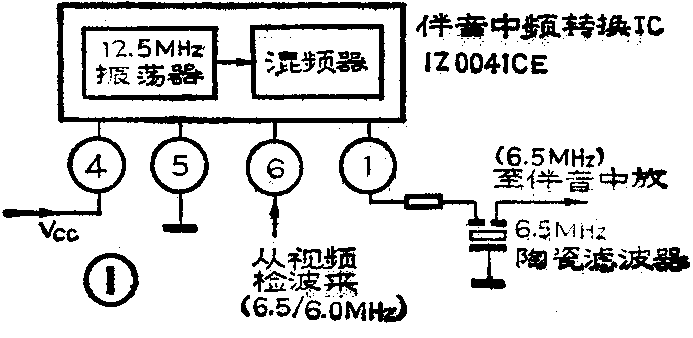

为了使电视机不仅能正常收看国内电视节目,还能收看香港电视节目,日本许多公司生产出6.5MHz与6.0MHz伴音中频兼容的电视接收机,解决了上述矛盾。它是在视频检波后与伴音中放前的6.5MHz陶瓷滤波器间加了一块伴音转换集成电路(1Z0041CE),如图1所示。这个集成块内有12.5MHz振荡器和混频器,伴音信号从IC的 6脚输入加到混频器,同振荡器送来的12.5MHz信号混频在IC的1脚输出4种不同频率的信号(本振频率、输入信号频率、差频及和频)。无论输入的是6.5MHz还是6.0MHz信号,在输出端都有6.5MHz。信号送出被陶瓷滤波器选出后送到伴音中频放大器去。下边对这个电路原理进行分析。

图1
图1 🔍原图 (693×338)

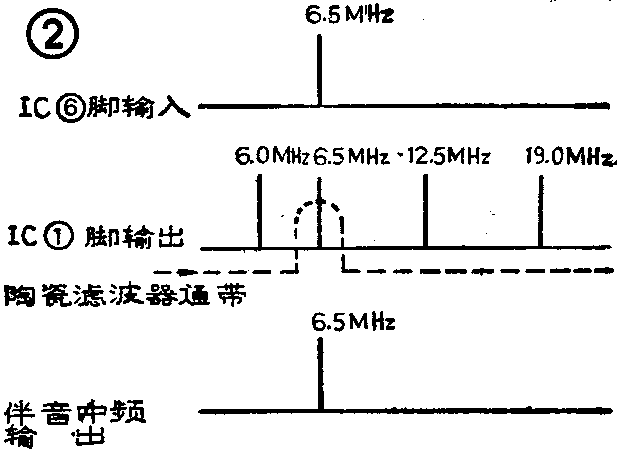

当集成块的6脚输入6.5MHz伴音中频信号时,该信号与IC内12.5MHz信号混频,在IC的1脚输出4种频率的信号,频谱分布如图2所示。其中12.5MHz为IC内标准振荡频率,6.5MHz为输入的伴音中频,6.0MHz为差频(12.5MHz—6.5MHz),19.0MHz为和频(12.5MHz+6.5MHz)。IC的输出端(1脚)与 6.5MHz陶瓷滤波器相连,滤波器抑制除6.5MHz以外的3种频率的信号,仅让6.5MHz信号通过,再送到伴音中放电路。

图2
图2 🔍原图 (617×456)

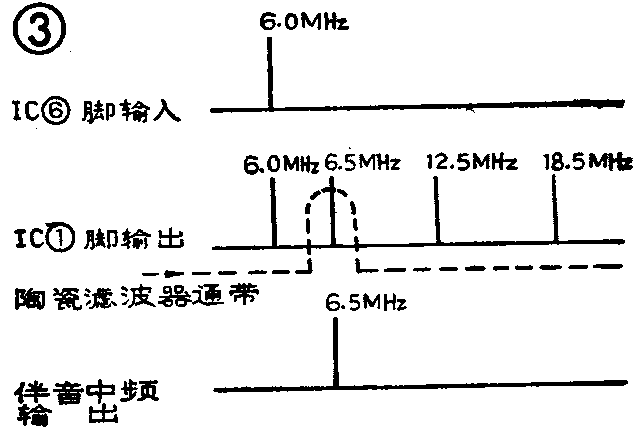

接收6.0MHz伴音中频信号时,与上述接收6.5MHz伴音中频信号一样,在IC的1脚输出4种频率的信号,频谱分布如图3所示。其中12.5MHz为IC内标准振荡频率,6.0MHz为输入伴音中频,6.5MHz为差频(12.5MHz—6.0MHz),18.5MHz为和频(12.5MHz+6.0MHz)。只有6.5MHz差频信号通过陶瓷滤波器送到伴音中放电路、其它频率信号被抑制。

图3
图3 🔍原图 (638×427)

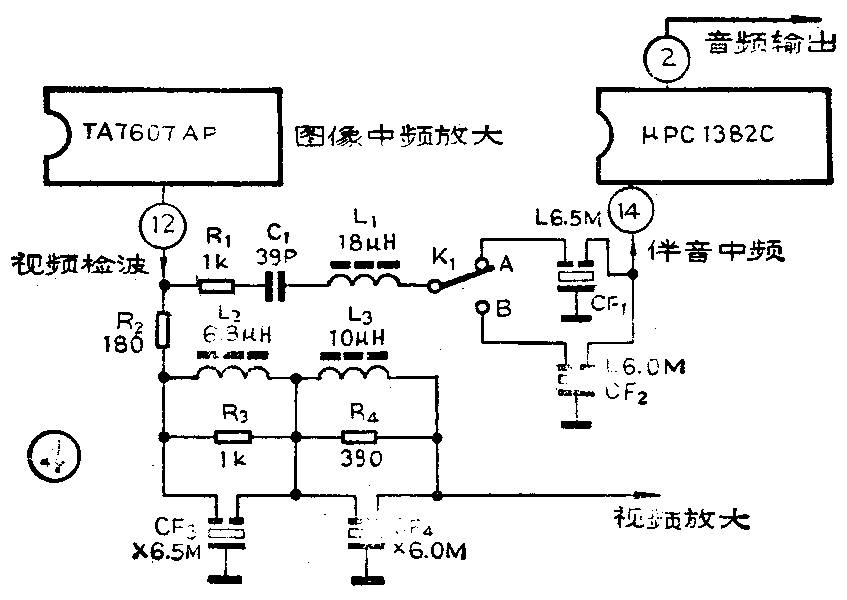

上边介绍的集成块1Z0041CE国内还没有产品,爱好者想进行这种实验制作比较困难。下边介绍一种简单的伴音转换电路,如图4所示。其中TA7607AP是图象中放集成块,视频信号从12脚输出,经过R\(_{2}\)和由L2、R\(_{3}\)和CF3组成的6.5MHz陷波器,以及由L\(_{3}\)、R4和CF\(_{4}\)组成的6.0MHz陷波器后,滤除伴音中频信号输出视频信号到视放去。另一路通过R1、C\(_{1}\)和L1组成的串联电路加到开关K\(_{1}\)(有A、B两档),以等待选择,如果接收的电视信号的伴音中频为6.5MHz,将开关拨到A档;若伴音中频为6.0MHz时把开关拨到B档。这样两种伴音信号分别通过各自陶瓷滤波器,加到伴音中放块(μPC1382C)的14脚,经IC内放大解调后由 2脚输出音频信号。

图4
图4 🔍原图 (847×600)

这个电路用了一个6MHz的陶瓷滤波器作选通元件,又用了一个6MHz的降波元件,即390Ω电阻、10μH电感和6MHz陶瓷陷波器。显然该电路简单易行,所需元件价廉容易购到,因此很适于业余爱好者制作。(许增福)
