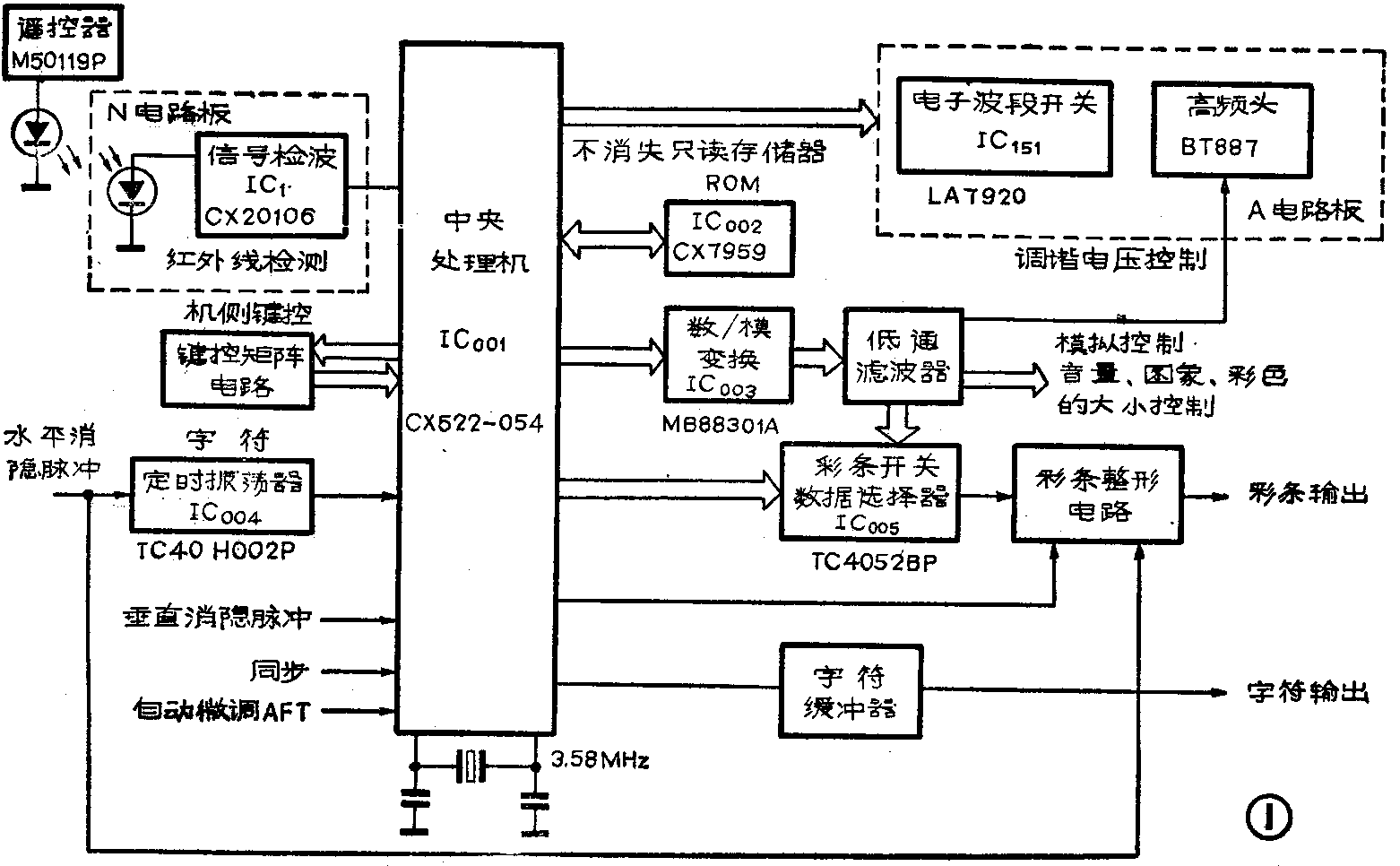

KV－1882CH彩电数控操作电路方框图如图1所示。从图看出由遥控电路和机侧键控电路发出的动作指令，送到中央处理机IC\(_{0}\)01。中央处理机按照予先固定程序进行操作，对调谐、音量、图象和彩色等4种控制的数据，以二进制数字形式存入不消失存储器IC002。同时中央处理机按操作程序将数据输入数／模转换器IC\(_{0}\)03，将数据存入转换器的寄存器中，然后转换成直流电压再经低通滤波器送到有关控制部位。直流电压还通过彩条选择开关及彩条形成电路显示彩条，还由中央处理机按照控制命令显示字符。下边将KV－1882CH彩色电视机的数控操作的具体过程作一简介。
中央处理机

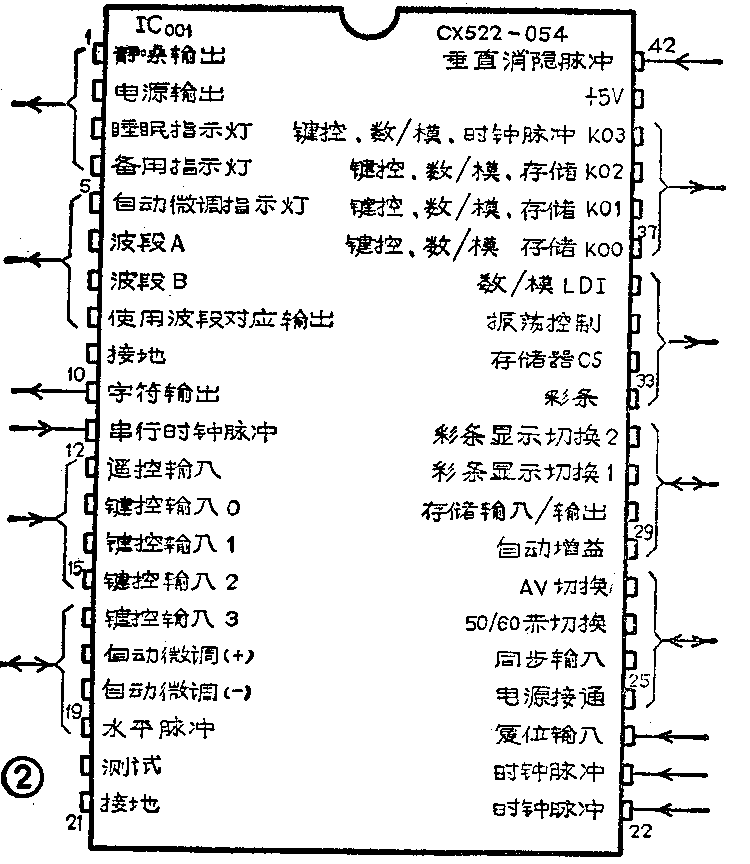

从上边介绍中看出该机的所有控制功能的完成是以中央处理机IC\(_{0}\)01为核心进行的，因此首先对它作些介绍。IC001（CX522—054）是一块大规模集成电路，有42个出脚，其外形和各出脚功能如图2所示，图中箭头表示信号输入与输出方向。它是一个4位一片微型计算机芯片，内部具有4位并行处理的算术单元（ALU）、只读存储器（ROM）、随机存储器（RAM）和输入输出总线等。
由于电视机使用操作程序是固定的，因此通过遥控输入的26个键控指令和机上14个键控指令传达了使用者的要求。这些传达要求的指令通过中央处理机的指令解码器，按照要求以固定程序进行操作。此固定程序在制造CX522集成块时，已存入IC的程序存储器中，中央处理机根据固定程序的安排，通过如图1所示的框图电路进行自动操作。
自动调谐选台

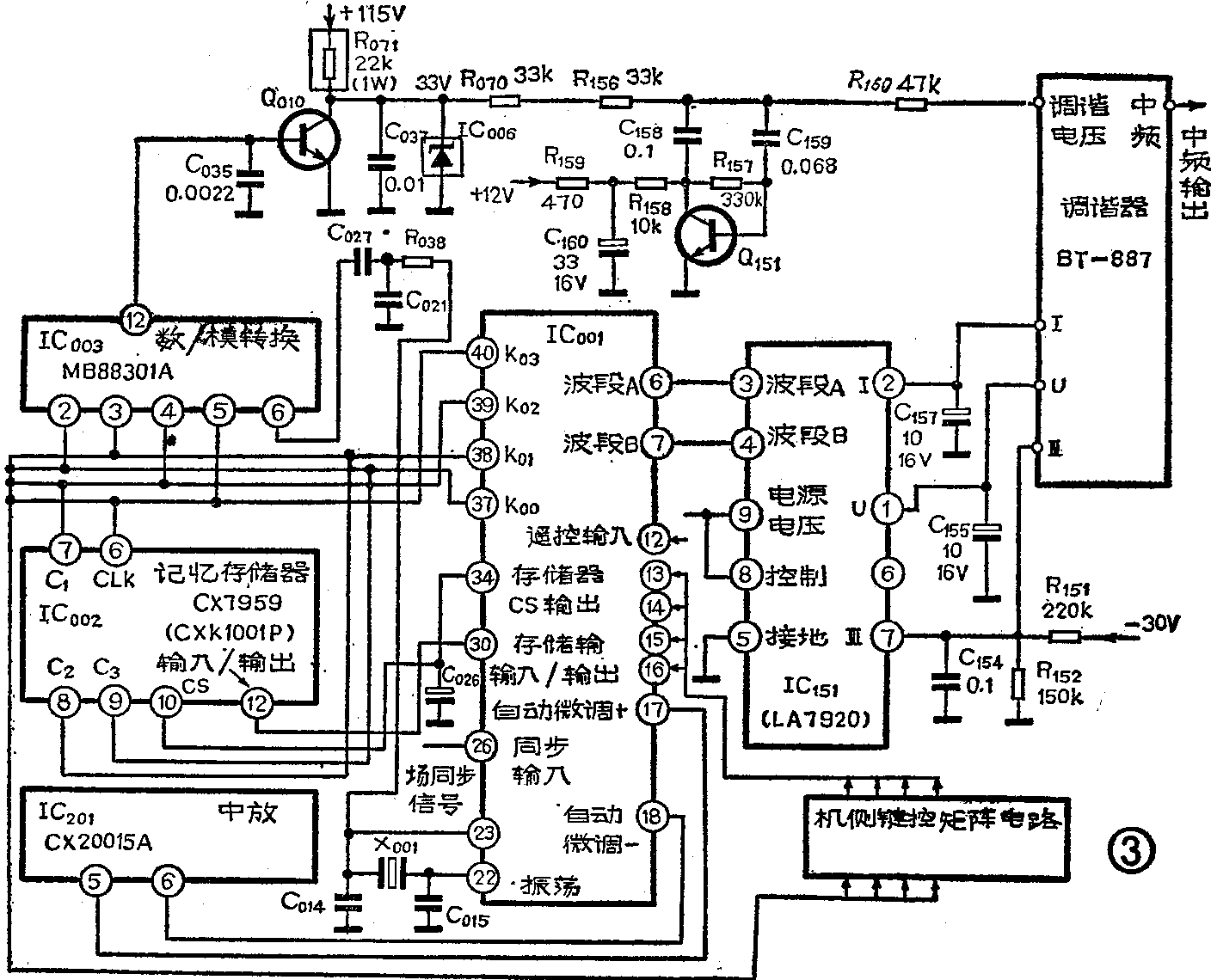

一般电视机要预选一个台要经过较繁杂的操作，而KV－1882CH机的预置选台操作就很容易。只要按下三个按钮，即机上的“预调”、“自动”和遥控盒上的“起始节目”按钮，调谐选台工作就可自动进行，把当地所有频道的电视节目顺序预置好。该机自动调谐选台电路简图如图3所示。以下对自动调谐选台的操作作一介绍。

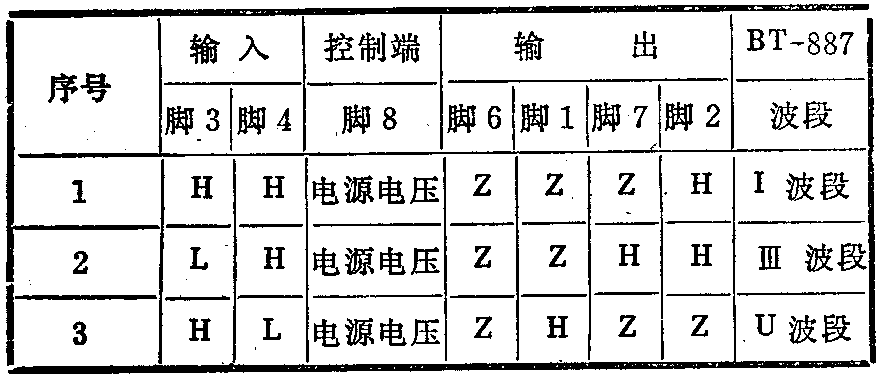

1．波段选择开关：KV—1882CH机采用的是BT－887集成式VHF及UHF电子调谐器。根据我国规定BT—887设计成三个波段来调谐，1～5频道为Ⅰ波段，6～12频道为Ⅲ波段，13～57频道为U波段。为了使BT—887调谐器转换波段，该机采用了电子波段开关集成电路LA7920（IC\(_{151}\)），它的3、4脚为输入端，1、2、7脚为输出脚，8脚为控制端。输出端随着两个输入端二进制信号的不同组合状态（2\(^{2}\)=4，共四种状态），可得到四种不同的输出状态。输出端的每一脚只处于下列两种状态的一种：①“开路”状态（Z），②接到“电源电压”状态（H），如表所示。表中3种方式分别表明BT—887调谐器工作在Ⅰ、Ⅲ、U波段时，电子开关LA7920各有关输入、输出端子电位的高低，从图3选台电路中可见，从中央处理机IC001的6脚和7脚输出转换波段用的不同组合状态的脉冲信号，经由电子开关LA7920的3脚和4脚输入，这些脉冲信号代表中央处理机给出的指令，经过IC\(_{151}\)内部电路的处理，将转换成表中三种工作方式之一，使BT—887调谐器工作在某一波段。
2．选台电压：由图3所见，选台基准电压来自+115V，经R\(_{0}\)71和IC006稳压成约33V的稳定电压，作为Q\(_{0}\)10集电极电压。调谐器BT－887中变容二极管调谐电压约需0～30伏，这个变化的电压由数／模转换器IC003的12脚给出。在自动选台调谐过程中，中央处理机IC\(_{0}\)01的37～40脚输出控制调谐的数字脉冲，分别送到IC003的2～5脚，经IC\(_{0}\)03内部电路处理转换得到宽度变化的脉冲加到Q010的基极，去控制Q\(_{0}\)10的通断时间，从而又使Q010的集电极输出一个宽度变化的脉冲，经Q\(_{151}\)、C158、C\(_{159}\)和R157等组成的有源滤波器，消除纹波后供给调谐器BT—887，作为调谐电压对调谐器内变容二极管进行调谐。按调谐器技术要求，BT—887的“Ⅲ”端子除接收波段“Ⅲ”的指令信号外，该端子必须加-12V电压，因此把回扫变压器负脉冲整流成30V负电压，再经R\(_{151}\)和R152分压后取得。
3．预选工作：KV－1882CH机的节目预选操作有自动和半自动两种方式，在当地电视台进行广播时进行。两种方式均借助中央处理机IC\(_{0}\)01的固定选台程序而进行检索，把要接收的电视频道信号检索出来，再把有关的数据存储起来以备选用。下边把选台操作作一介绍。
进行自动预选时，首先按下该机右下侧调节盒内“预调”键，机内键控电路将控制信号送到IC\(_{0}\)01的键控输入端（13～16脚），见图3。中央处理机根据这个信号作出判别，使选台电路进入预调状态。接着按下“自动”键，再在遥控盒上按下一个起始节目号（可以是1号或其它任意号），中央处理机根据这些控制信号，按照固有程序自动检索。
频率自低端向高端自动检索，当检到一个电视台节目后，就把有关数据存入记忆存储器IC\(_{0}\)02。然后节目号向上增大一位，频率在检到的电视节目的频率上继续向上检索，当把本地能接收到的电视台节目都检索完后回到1号位，或节目号向上全部满位时回到1号位。每选定一个台的电视节目后，就把有关数据从IC001的30脚输出送到记忆存储器IC\(_{0}\)02，从它的12脚输入存储起来。同时这些数据也送到数模转换器的寄存器中并转换成直流电压去控制有关部分。
自动检索时首先检测IC\(_{0}\)01的26脚有无同步信号（场同步信号），如“无”则频率继续增大往上检索。当26脚有场同步信号的条件下，在17脚和18脚不断检测从中放块IC201的5脚和6脚送来的自动微调信号电压（一般约4.5伏）情况。当17脚有电压时程序控制使BT－887的调谐电压增加而使本振频率增加；当18脚有电压时程序控制使调谐电压降低而使本振频率减小。就这样不断地检测17脚和18脚的自动微调信号情况而进行自动调谐工作。
进行半自动预选时，同样先按下机上“预调”键使选台电路进入预调状态。再按下“检索／上”或“检索／下”键时，中央处理机以固有程序向上或向下检索。每按键一次就如上述检索过程一样，直到把一个电视节目检索出来，同样把有关数据存储起来，这样一个电视节目就预选好了。要选另一个频道的电视节目，要再按一次“检索／上”或“检索／下”键，即每按一次只能预选一个电视节目。半自动预选台可以把当地电视节目预选到任意节目号位置，如北京地区有2、6、8、15和21频道共5台电视节目，可用2号位预选2频道节、用6号位预选6频道节目等等，即把5台节目分别预选到节目号2、6、8、15和21号位置上，使用起来很方便。
4．记忆存储：从上边自动选台过程看出，每选出一个频道的电视节目就把有关数据存储起来。IC\(_{0}\)01中的数据存储器只有4位，远远不能满足设计要求。因此外加一个不消失随机记忆存储器（RAM）CX7969（IC002），存储本机选取节目的调谐电压数据以及其它数控数据。不消失记忆存储器特点是当电源断开后，它所存储的信息不会消失，其存储时间可达数年之久。
从图3看出中央处理机IC\(_{0}\)01有6个出脚（30、34、37～40脚），分别与记忆存储器IC002的6个脚（6～10和12脚）连接。其中10脚（CS）为选择端子与IC\(_{0}\)01的选片端子34脚相连，当IC001的34脚处于“H”状态（高电位）时，IC\(_{0}\)02的10脚也为“H”状态，此时记忆存储器才工作。由IC001的40脚给出时钟脉冲送到CX7959的6脚。CX7959的6、7、8脚分别与CX522的37、3839脚相连，由CX522输出的信息数据来决定CX7959的工作方式。(冯子敏)
