目前，苹果机使用比较普遍。但该机电源部分故障率较高。主要原因是该机供电及高频振荡部分无过压保护电路，次级输出部分无专门过流保护电路。另外，元器件参数余量不大。所以，即使电源本身正常，一旦输入电压上升幅度较大（包括不正确使用交流电子稳压器），或外围设备损坏造成超载，也往往都要损坏电源部分。本文向大家介绍两种效果明显的电源保护电路。

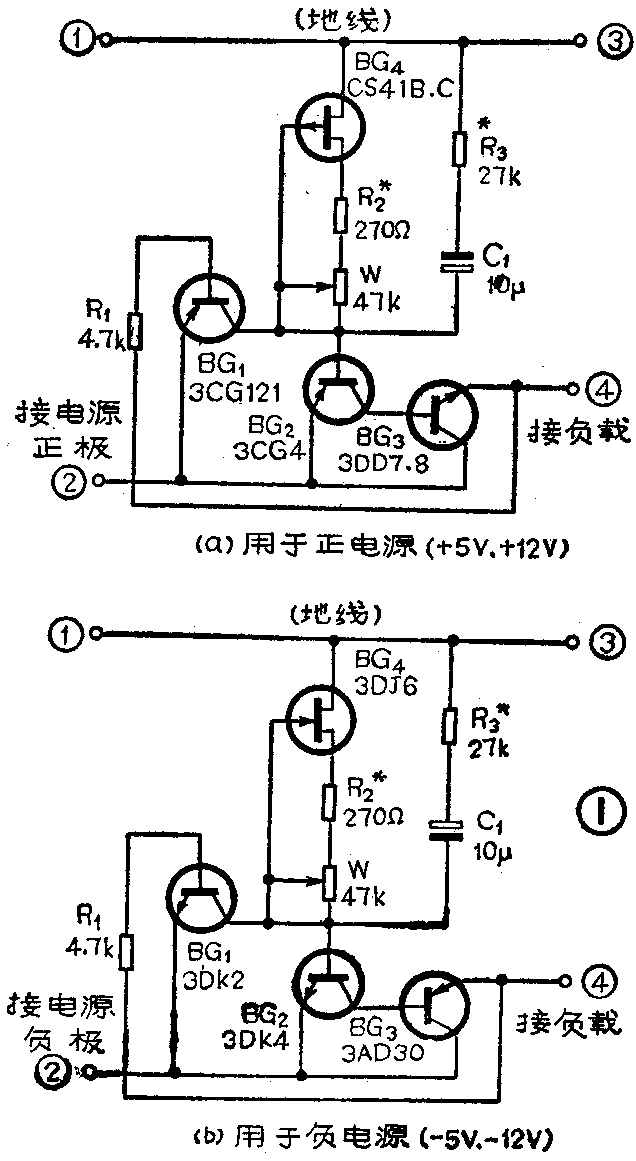

一、电子“保险丝”电路 该电路如图1所示。它的特点是：“熔断”电流在0.1～5A内连续可调。适用于5～50V电压范围内。响应速度快。排除故障后即可自动复原。
工作原理如下：电路中BG\(_{4}\)、R2、W组成恒流源，恒流值由W调整。R\(_{2}\)是最小“熔断”电流设定电阻。BG2、BG\(_{3}\)是复合管。R3、C\(_{1}\)的作用是在电源接通的瞬间给复合管提供较大的基极电流，防止无法启动及容性负载的误动作。
电路工作时恒流源向复合管提供基极电流，这时复合管的电流最大值为：h\(_{FE}\)（BG2）× h\(_{FE}\)（BG3）×基极电流（I\(_{B2}\)）。如果输出端电流小于此值时，复合管饱和导通，使得BG1截止。当负载电流增大时，复合管由饱合状态转为放大状态，BG\(_{3}\)的Vce升高，这一电压上升后，通过R1使BG\(_{1}\)由截止状态进入放大状态。从而分掉一部分复合管的基极电流，使BG3的Vce进一步上升。这样的正反馈过程使复合管截止，从而停止向负载供电。
苹果机电源输出部分有正、负四组，最好各组分别加装电子“保险丝”。
电路中W\(_{1}\)最好选用线性电位器。只要元件良好，接线无误，装好即可调整。
先以“－5V”一组为例。将①端接至电源正极，②端接电源负极。③、④端间串接大功率变阻器和安培表（注意功率要足够大）。先将W调至最大，调大功率变阻器使安培表至熔断电流值，再缓慢减小W，使其停在安培表读数由“熔断”电流值突然退回零点的位置，固定W即可。其它几组调整方法相同。正电源用图1（a）电路。
二、电子交流稳压器过压保护电路 很多单位都采用比较通用的614系列交流电子稳压器给微机供电。当稳压器中专用管2D2P灯丝烧坏或因故障关掉电子交流稳压器的高压开关后，有些无直流高压延时启动功能的稳压器均会出现270V～320V的高压输出，这对苹果机来说无疑是十分危险的。故应加装自动过压保护线路。

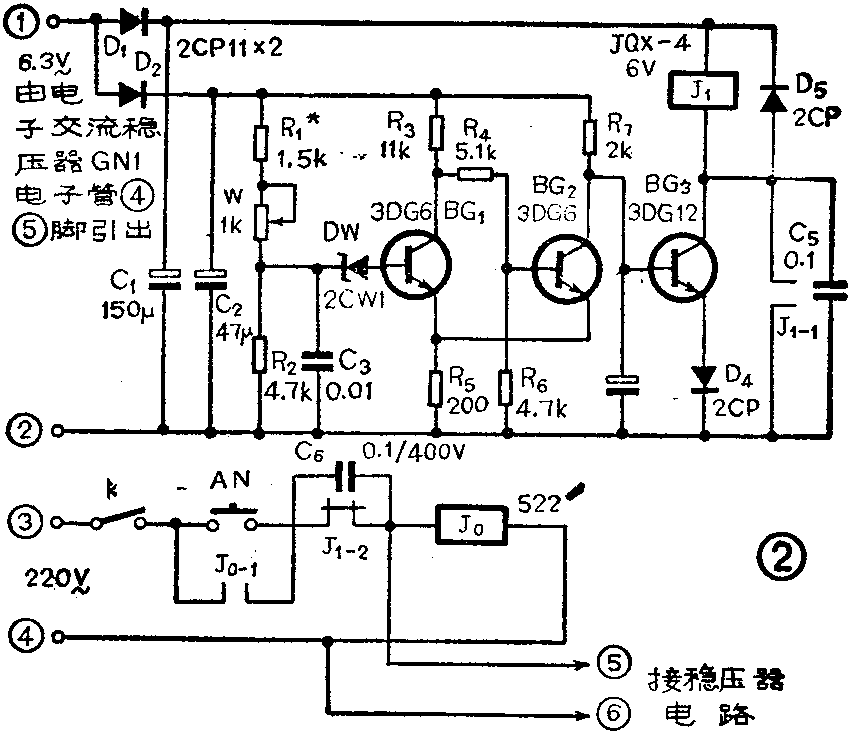

自动过压保护电路如图2所示。电路中D\(_{1}\)、C1、D\(_{2}\)、C2是控制部分的供电电路。R\(_{1}\)、R2 、W及DW是采样部分。BG\(_{1}\)、BG2等组成施密特触发器。J\(_{0}\)为停电保护接触器。C3是抗干扰电容器（干扰不大也可不用）。
工作原理如下：电子交流稳压器正常工作时机内6.3V灯丝电压经 D\(_{2}\)、C2整流滤波后由R\(_{1}\)、R2、W分压。当R\(_{2}\)两端电压低于UDW和U\(_{be1}\)之和时，BG1截止，BG\(_{3}\)也截止。当输出电压升高时，6.3V电压也升高，DW击穿，施密特触发器翻转，使BG3导通。J\(_{1}\)吸合切断了稳压器的电源。 J1-1的常开接点用于自锁。
过压保护动作电压一般取235～240V。继电器J\(_{0}\)用于防止电路频繁启动。
调整时将图2电路中的①、②端接至调压器的输出端，调整W，使继电器J\(_{1}\)在输入电压为6.8V时动作即可。然后固定W。
安装时将①、②端分别接电子调压器6NI电子管的4、5脚，③、④端接电网，⑤、⑤端接稳压器开关后面的电路。
应该说明的是以上线路效果虽很明显，但对微机电源误操作却作用不大，故应将苹果机上220V／110V电源转换开关封死或去掉，以绝后患。(夏恩泉)
