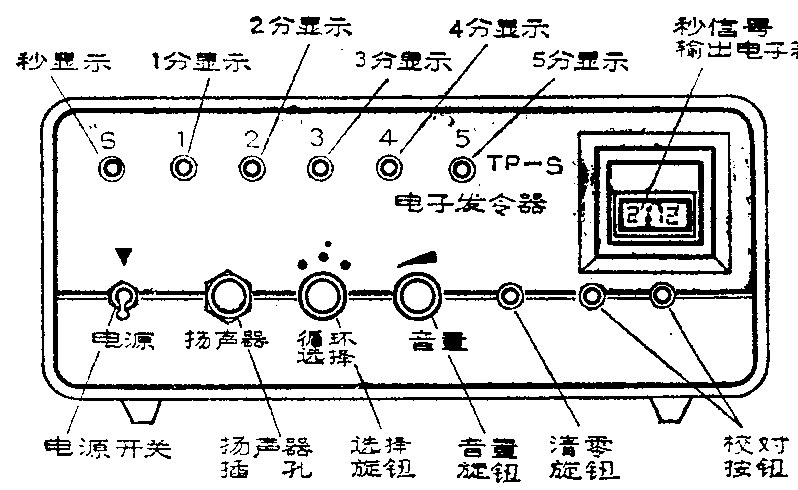

在近几届的世界无线电测向锦标赛上，使用了自动控时发令的电子装置。目前我国的无线电测向竞赛尚未使用。为此我们研制了TP—S型电子发令器（见图）。这种发令器不仅适用于测向运动，而且还可用于识图越野（定向），自行车，摩托车等定时出发运动项目的训练和竞赛中。
全机由七块CMOS集成电路及部分分立元件构成。电路由如下部分组成。
1．秒信号发生器：本机的基础秒信号是从普通电子表中取出的秒脉冲信号。此脉冲为周期1秒的方波，经线性放大器提高脉冲幅度，并保持原波形不变，同时驱动LED作秒显示。
2．计数器：由三块CD4017计数电路组成，分别用作秒计时、分计时和累计。该仪器设有秒显示、1分显示、3分显示、4分显示、5分显示。循环选择开关可置1、2、3，分别选择5、4、3分钟循环，以适应不同竞赛的需要。
3.工作选择器：它的作用是从计数器输出中选出所需工作状态。
4．电源：全机采用13.5V通用电池供电，为了取得足够的功率输出，功率放大器电源E\(_{CC}\)直按使用13.5V。全机其它部分采用6V（VDD）供电。为了从E\(_{CC}\)中取得6V电压，本机采用了L7806正6V三端稳压器取得6V电源。
TP—S型电子发令器现已由青岛市南电子配套设备厂投入批量生产。如有需要者可与国家体委无线电运动学校器材服务部联系。(刘凯 薜韶炎 程学明)
