绝大多数的电唱机都没有自动停机功能，当唱片放完后仍在不停地工作，不但白白浪费了电能也严重影响了机器的使用寿命。本文介绍的自动磁控停机电路，曾对多台电唱机进行实验均得到了令人满意的效果。该电路十分简单，而且安装调试也极为容易。
工作原理

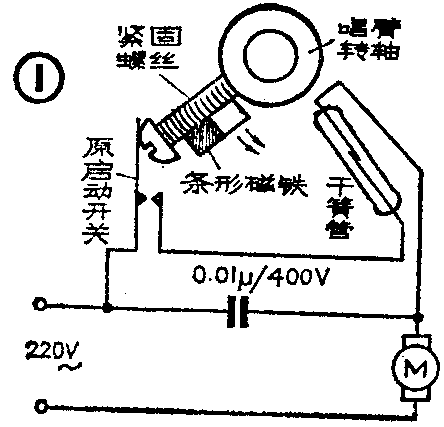

图1是电唱机自动停机电路的原理图。当唱臂停放在唱臂支柱上时，套在唱臂转轴上的紧固螺丝把启动开关的弹簧片顶开，唱机的电动机停转。把唱臂移向唱片时，紧固螺丝也沿图1中双箭头方向转动，使启动开关接通，电动机工作。放完唱片，紧固螺丝上的条形磁铁使干簧管的常闭触点断开，电动机停止工作。由于唱盘具有惯性，它会把唱针带向内圈，这就使干簧管能可靠地断开。
安装调试

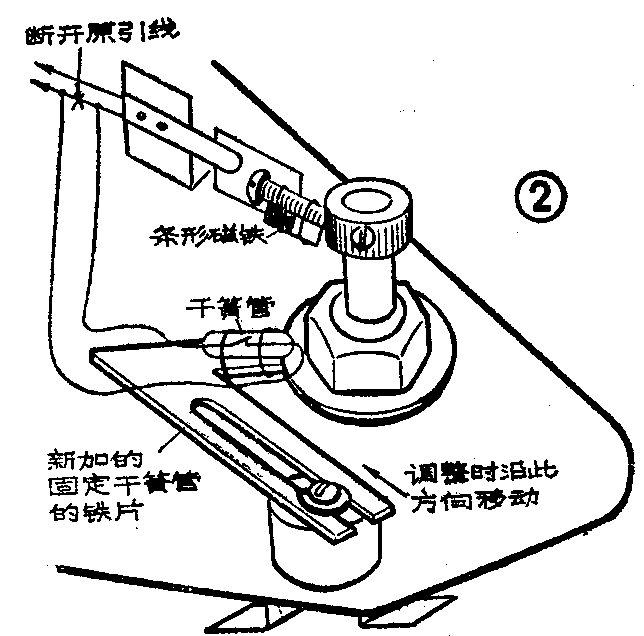

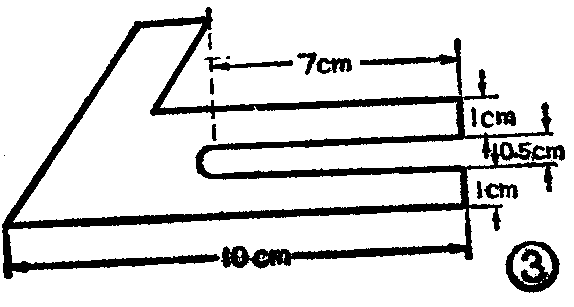

图2是PC—801型电唱盘部分的结构图。安装时先自制一块“7”形铁片，见图3。中间开槽是为了调整干簧管的位置，用橡皮圈把干簧管固定在铁片上，同时固定好干簧管的两根引线。找一块或从其它废磁铁上敲下一块较小的条形磁铁，把它用橡皮圈紧固在唱臂转轴的紧固螺丝上。再把原启动开关的引线的一根引线剪断，所得的两个头分别和干簧管的两根引线连接。
调整的时候，把唱机机芯放在较高处，人在机芯的下面调整。放一张唱片，当唱片一面的全部放完时，立即拔掉电源插头，并用手帮助唱盘制动，保持好唱臂的位置。也可以把唱针放在唱片的音纹从密集向内圈过渡处，以确定自动停机时唱臂的位置。调整铁片，让铁片沿箭头方向慢慢移动，直到干簧管常闭触点刚好断开为止。多换几张唱片试试，然后固定好“7”形铁片。
对于其它型号的电唱机，可参照这里介绍的方法安装、调试。(伟在成)
