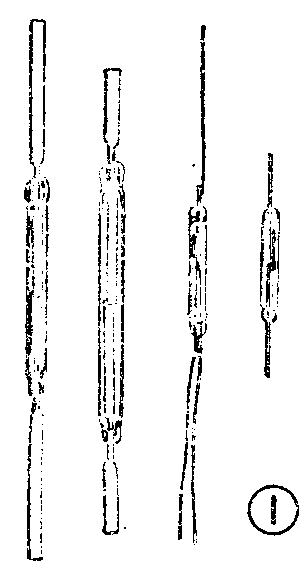

干式舌簧管简称干簧管，它是一种有触点的开关元件。图1画出了几种干簧管的外形，供读者参考。干簧管具有结构简单、体积小、便于控制等优点，因此它的用途很广。干簧管与线圈配合可制成干簧继电器，在电子、电气设备中用来快速切换电路。干簧管与磁钢相配合，可制成磁控开关，用于报警装置及电子玩具中。
为了方便读者查阅各种干簧管资料，我们对干簧管的主要参数作些说明。

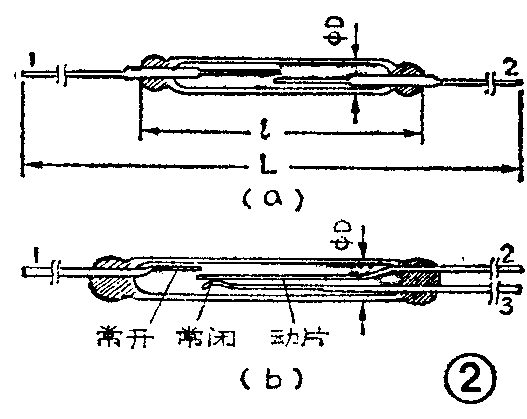

（一）外形尺寸；φD表示干簧管的直径，l与L表示干簧管的两个长度，详见图2所示。

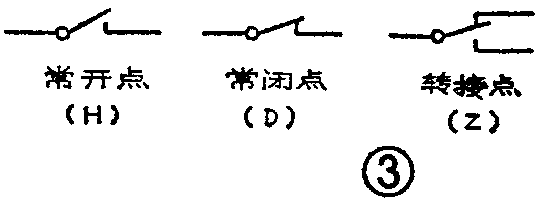

（二）触点形式：按照功能来分类，干簧管内的触点有下列三种形式：常开型（也称动合型），用字母H代表；常闭形（也称动断型），用字母D表示；转换型用Z表示。它们在电路中的符号见图3。
（三）动作安匝，干簧管常与线圈配合制成继电器。线圈的匝数与线圈中通过电流大小的乘积称为安匝，这是磁动势的单位，安匝数愈大磁感应强度愈大，磁力也就愈大。当干簧管继电器线圈中的电流大到一定程度时，干簧管内触点就会闭合。动作安匝是指干簧管失去常态所需要的安匝数，也叫吸合安匝。例如GAG－7型干簧管，在安匝数大于70AW时，开始吸合，达到100AW时必须吸合。
（四）释放安匝：使干簧管返回常态时的安匝数称释放安匝。
（五）动作时间：从干簧管加额定值激励时起至触点达到工作状态时止所需的时间。
（六）接触电阻：指从干簧管的引出端所测得的一对闭合簧片间的电阻值。包括簧片的体电阻。
（七）接点耐压：指在干簧管相互绝缘的导电部分之间，在规定的时间内干簧管触点间所能承受的不产生飞弧和绝缘击穿的电压。
（八）绝缘电阻：指干簧管在相互绝缘的导电部分之间用规定的直流电压测量时所呈现的电阻值。
（九）接点电流：指接点闭合时，允许通过接点的最大电流。
（十）接点电压：指接点断开时，允许加在接点两端的最大电压。

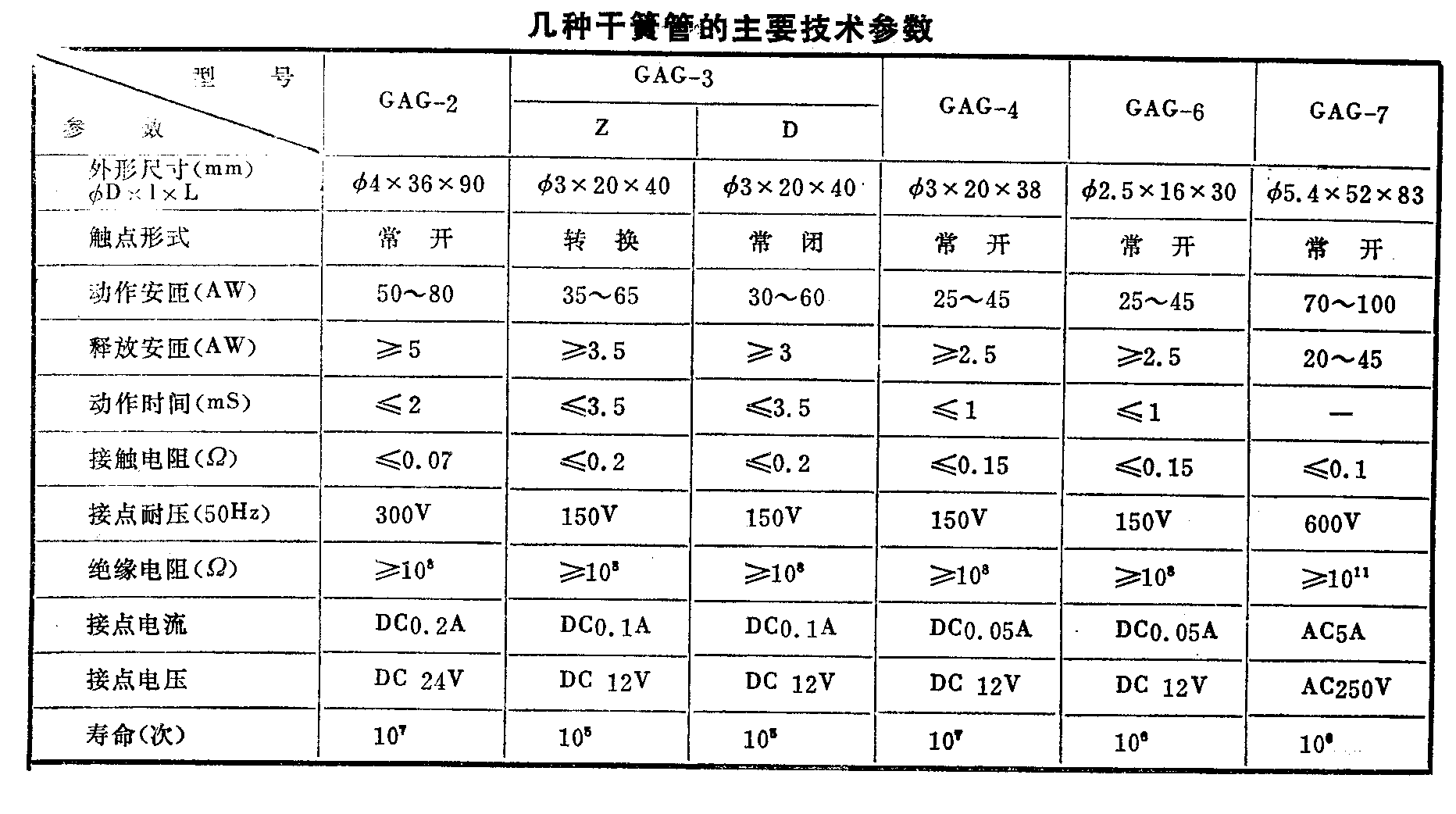

现附上北京无线电元件五厂生产的几种干簧管的技术参数，供读者参考。(张建忠)
