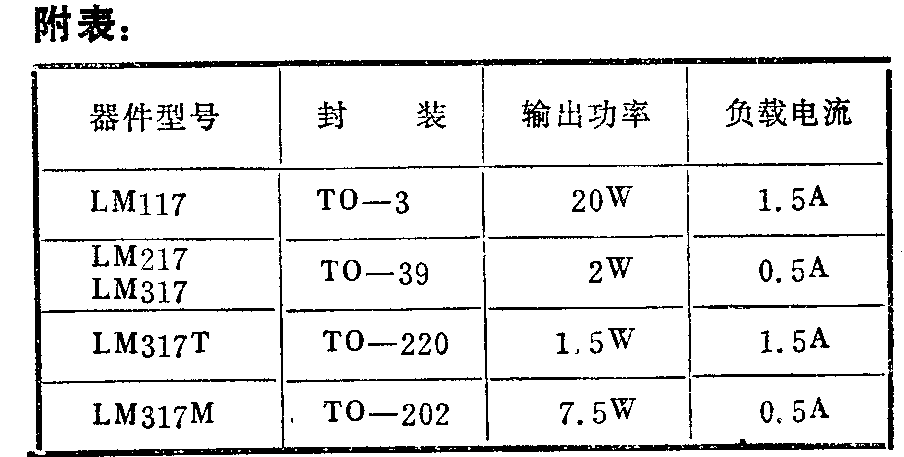

LM117、LM217、LM317是输出1.2V～37V电压的可调集成稳压器，外电路仅用两只电阻便可调整输出电压。其电压调整率与电流调整率都优于常见的固定稳压器。此外LM系列还在IC内部设置了过载保护、限流保护和安全区保护，故使用中不易损坏。
使用介绍

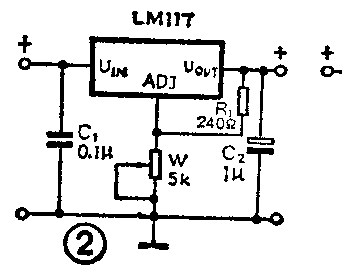

图2为其基本线路，可以做成一个1.2V～25V可调稳压源。输入、输出和调整端无需加旁路电容，除非当器件远离输入滤波电容时，方加输入电容。适当选择输入电容可以改善传输响应。调整端与地间加旁路电容时，可获得常见三端稳压器难以得到的高纹波抑制比。当稳压器“浮地”时，并只考虑输入和输出电位差不超过最大耐压值时，则可用在几百伏稳压电路中。
输出端与调整端之间设定了一个较小的1.25V参考电压U\(_{REF}\)，见图3。此电压加于给定电阻R1两端，当此电压确定不变时，会有一个恒定电流I\(_{1}\)通过输出调整电阻W，并给出输出电压：
U\(_{out}\)=UREF（1＋\(\frac{W}{R}\)\(_{1}\)）＋IADJW
所以在设计稳压器时，可以适当选配R\(_{1}\)和W数值来得到所需要的电压。不过在选配中一定要使IADJ尽可能小，也就是说I\(_{1}\)相对于IADJ尽可能大（I\(_{ADJ}\)一般约在50μA～100μA之间），这样可在负载变化时保证输出电压恒定不变。

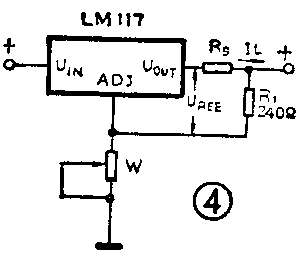

调整端与输出端之间的电阻常为240Ω，见图4。此电阻不应接于高输出端较远的地方，而应接于稳压器输出管脚处，这样就能尽量减小输出脚到设定电阻R\(_{1}\)的引线电阻RS。当线路中存在R\(_{S}\)时，会产生RS·I\(_{L}\)大小的压降，此压降因串于参考基准线路中，故会影响负载调整率。

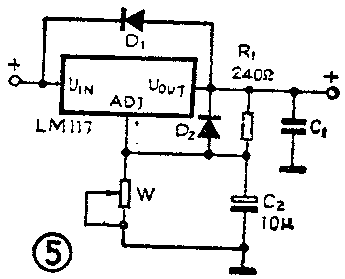

在要求较高的电路中，输入端到地加0.1μF电容或1μF钽电容是必要的。电路调整端可以加旁路电路到地，以改善纹波抑制比。例如用10μF旁路电容，能在任何输出情况下保证80dB的纹波抑制。最理想的电容器还是钽电容，在高频情况下，钽电容具有较低的阻抗。由于电容器的结构不同，25μF铝电解电容才有lμF钽电容的效果。对输出端到地的电容也有一定要求，当电容在500pF之间时，会产生振铃，所以选用1μF钽电容（或25μF铝电容）可以防止输出端的干扰，并保证电路工作稳定。在稳压器有外接电容时，需加二极管保护，见图5。以防电容放电进入稳压器。D\(_{1}\)和D2分别接在输入端和输出端，输出端和调整端之间，可以防止输入端和调整端短路损坏器件。如果输出要求小于25V旁路电容为10μF时，则无需加二极管保护。
应用电路

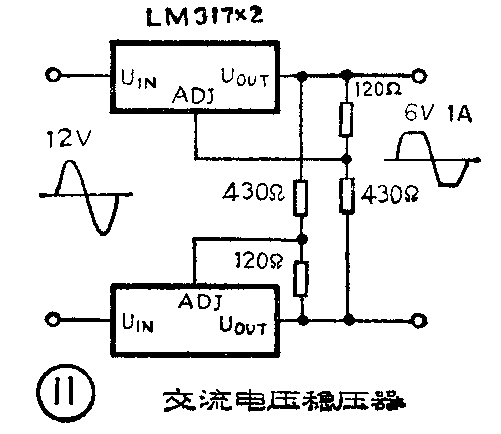

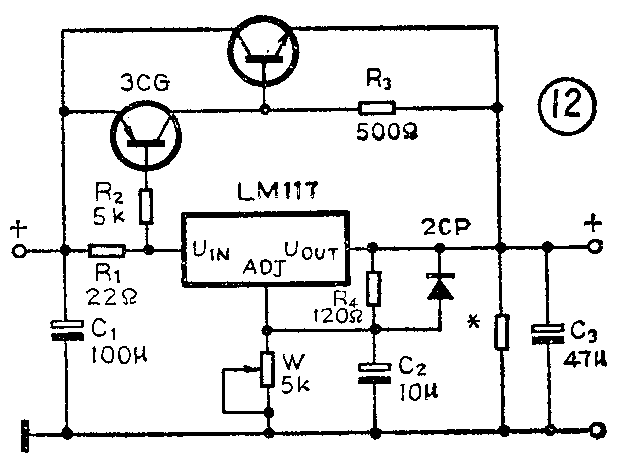

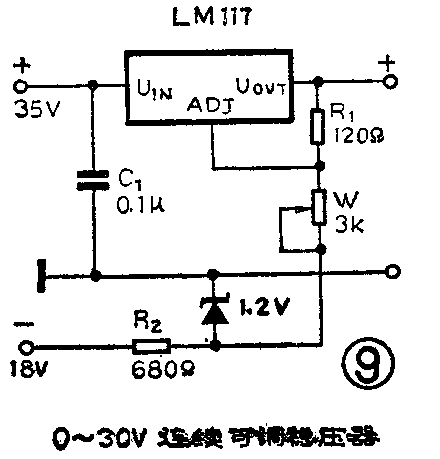

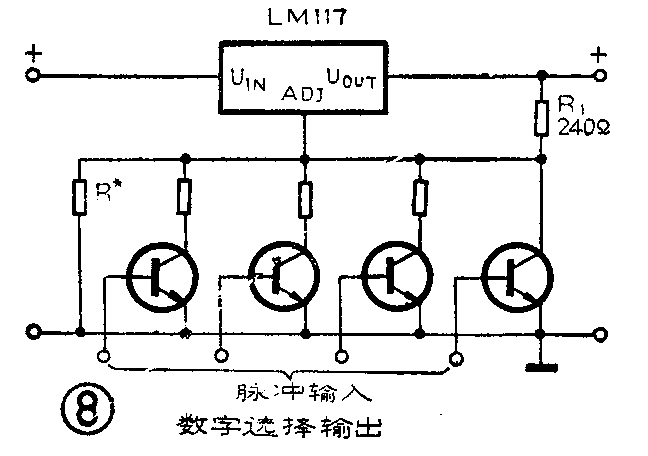

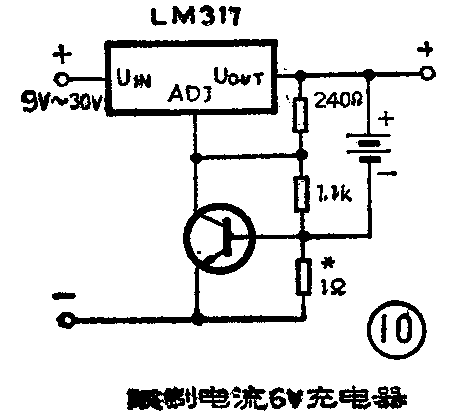

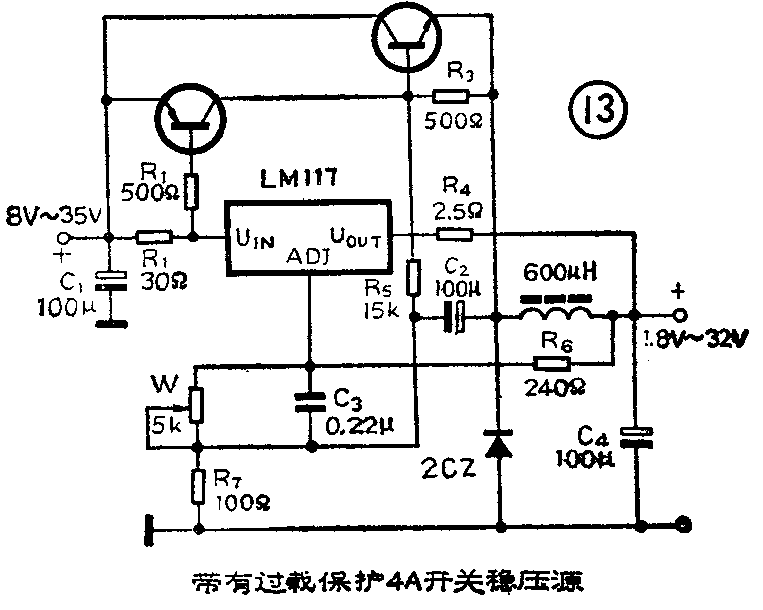

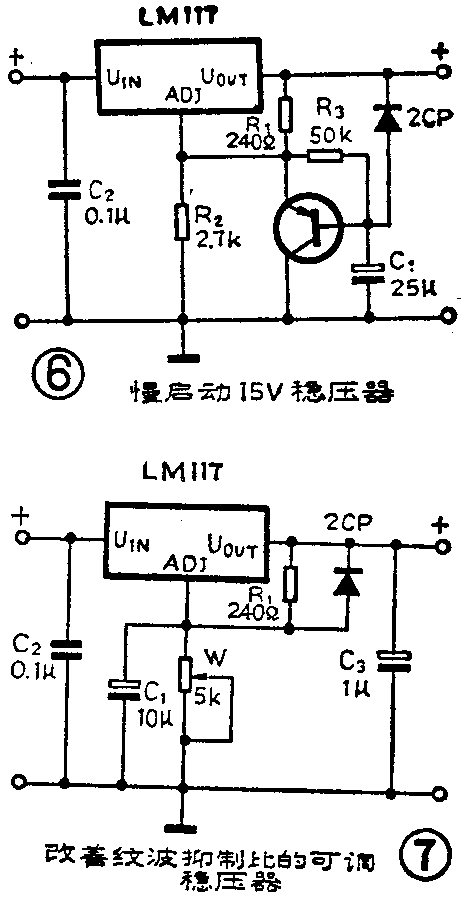

由于三端可调集成稳压器具有使用电压宽、调整范围大、稳压性能好、外电路简单等特点，所以应用较广泛。比较典型的电路如：制作各种稳压设备、开关稳压源、可编程序输出稳压器等。另外在调整端到输出端连接一个固定电阻，便可制成精密稳流器，它可作为恒流充电机和恒流单元使用。图6至图13是各种用途电源的推荐电路，以供参考。(张效禹 王平)
