双电子表定时器的制作

电子表计时准确价格低廉，除计时外，还可以作钟控定时装置。用五功能电子表制作的钟控定时器，具有优异的功能，相等价格的专用钟控装置在某些方面都逊色于它。

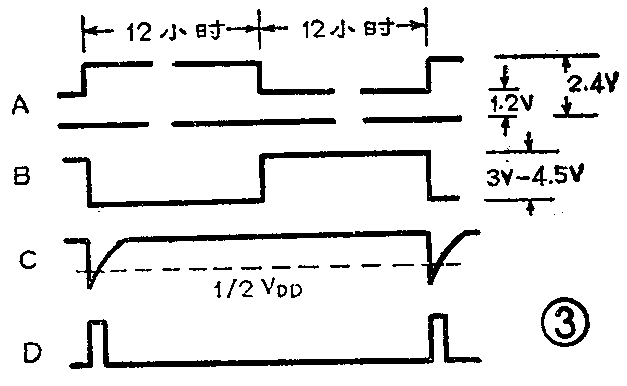

五功能电子表改制钟控定时器的关键是设法从表芯引出控制信号。见图1，按动功能调整钮S\(_{2}\)，将电子表调至“小时”显示状态。液晶屏上呈现出“ 8∶A”或“5∶P”等小时数均可，钟控信号就可以利用“A”（上午）和“P”（下午）的转换来得到。这两个符号每隔12小时转换一次，只有一个笔划的差别，这个笔划电压可以从表芯上12和13脚引出。每当“P”变至“A”时，两脚间有2V多交流电压，而从“A”变至“P”时，两脚间电压变为1V多，它是一个宽度各为12小时的高低电平变化的对称方波（见图3A）。将它整流滤波后，送至一个单稳态电路（见图2），即可得到24小时一循环的钟控脉冲，图2电路中各点波形见图3。

其原理是当电子表液晶屏显示“11P”以前，12脚一直输出低电平交流信号，经D\(_{1}\)、C1整流滤波后，A点输出1.2V直流电压，由W调整使反相器F\(_{1}\)输入端电平低于1／2VDD（F\(_{1}\)阈值），这样F1输出（B点）高电平，C点此时为高电平，于是F\(_{2}\) 输出（D点）为低电平。当液晶屏显示从“11P”变为“12A”时，12脚输出变为高电平信号，此时F1输出低电平，经C\(_{2}\)和R2积分，C点出现一个负尖脉冲，由F\(_{2}\)整形，在D点便得到正矩形脉冲，其宽度由R2、C\(_{2}\)的时间常数决定，此输出脉冲去控制被控电路。

当液晶屏由“11A”变为“12P”时情况与上述相反，D点无脉冲输出，被控电路维持原状。于是，经过单稳电路的作用，在C或D点得到24小时一循环的钟控脉冲。C点为负尖脉冲，D点为正矩形脉冲，供不同的控制电路选择使用。

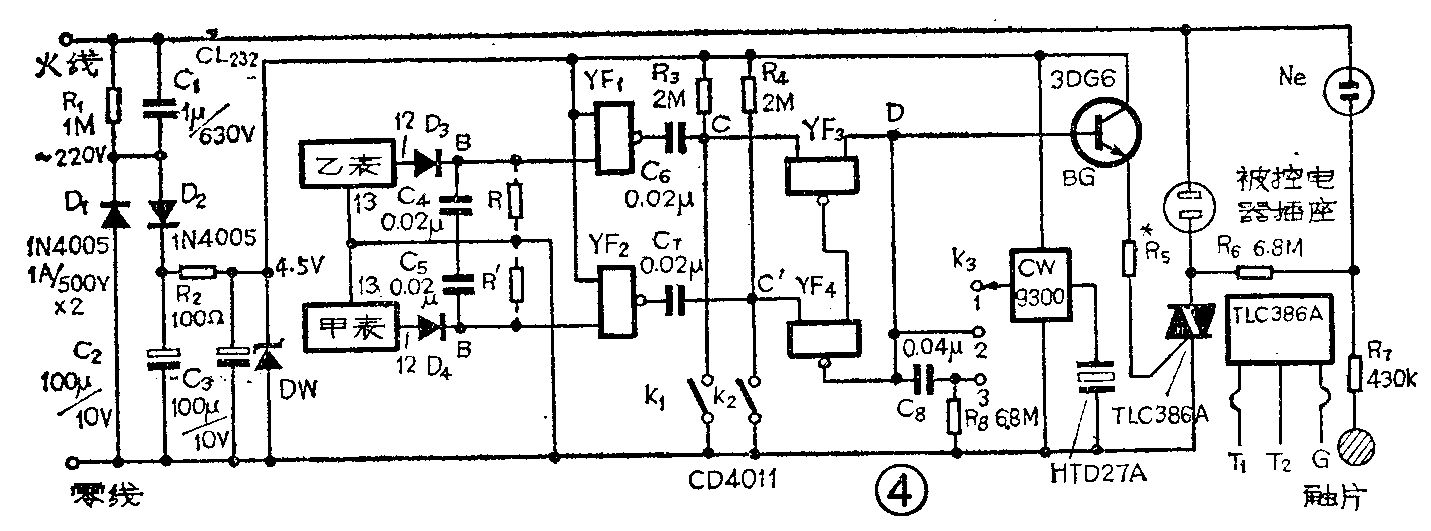

电路原理图见图4。220V经C\(_{1}\)降压后，由D1、D\(_{2}\)整流，再经C2、C\(_{3}\)、R2滤波，由DW稳压至4.5V左右做整机电源， R\(_{1}\)是C1的泄放电阻。甲表负责开机，当预置的开机时刻来到，12脚输出的高电平交流信号、经D\(_{4}\)、C5整流滤波后送入YF\(_{2}\)，在C′点获得钟控负脉冲，触发由YF3、YF\(_{4}\)组成的双稳电路翻转，D点输出高电平，经射随器BG控制双向可控硅TLC386A导通，负载得电。同时D点高电平信号经R8、C\(_{8}\)微分获一正脉冲，输出端3点连接被控音乐电路，由K3控制触发音乐片。选择其工作状态，当K\(_{3}\)在位置1时，不响；2时开机期间全响；3时只有开机时响一曲。当机关预定时刻到来，负责关机的乙表12脚输出的高电平信号，经同样过程在C点输出负钟控脉冲，触发双稳翻转，D点变低电平，于是双向可控硅截止，负载断电。如此每天循环一次。K1、K\(_{2}\)的功用为调试时手动开、关机，便于临时设置。因为定时器采用电容降压供电，调试时要特别注意安全，整机公共线与220V相连，所以公共端应接零线，并设有零线检测电路。它由氖泡、R6、R\(_{7}\)组成，当指触片与人体相连，如零线接对，则氖泡发亮，否则不亮，道理与试电笔相同。该检测器同时兼双向可控硅的工作状态指示。由于该定时器开、关均由独立电子表控制，故均有24小时内任意可调的功能。

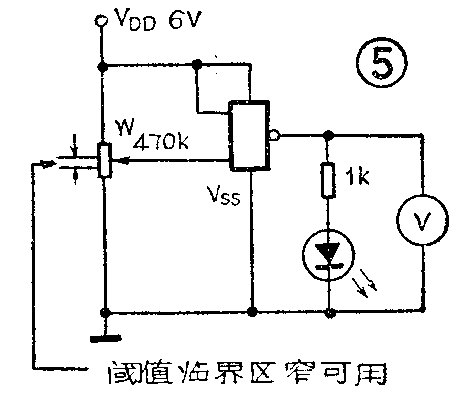

电子表选13脚引线的，但在“小时”显示状态下，数字和标志（P）一跳一跳的表芯不宜采用。DW选玻璃纯化型稳压管。双向可控硅为3A／600V，控制电器500W，控制极触发电流要小于15mA。D\(_{3}\)、D4选用正反阻差大的2CP或2CK型硅管，要求外壳不透明，以防光线照射PN结引起电路失常。C\(_{4}\)～C8用瓷片电容，漏电要小。与非门选CD4011，C006，C036均可。但爱好者手中有的是副品，需挑选使用。照图5搭测试电路，先置W于下端，电压表指示为高电平、LED亮、高电平值愈接近电源电压，说明负载能力愈强。旋动W，电压升高达某点时，电压表指示突然跌至零，LED灭，说明达到阈值。在此点上微微左右旋动W，就会看出在阈值左右的一个小范围里输出有线性现象（电表指示为逐渐增减，LED也有明暗过渡），这就是临界区，它越窄越好。有些副品与非门临界区宽度等于1／3甚至全部电源电压，这样的不能用。

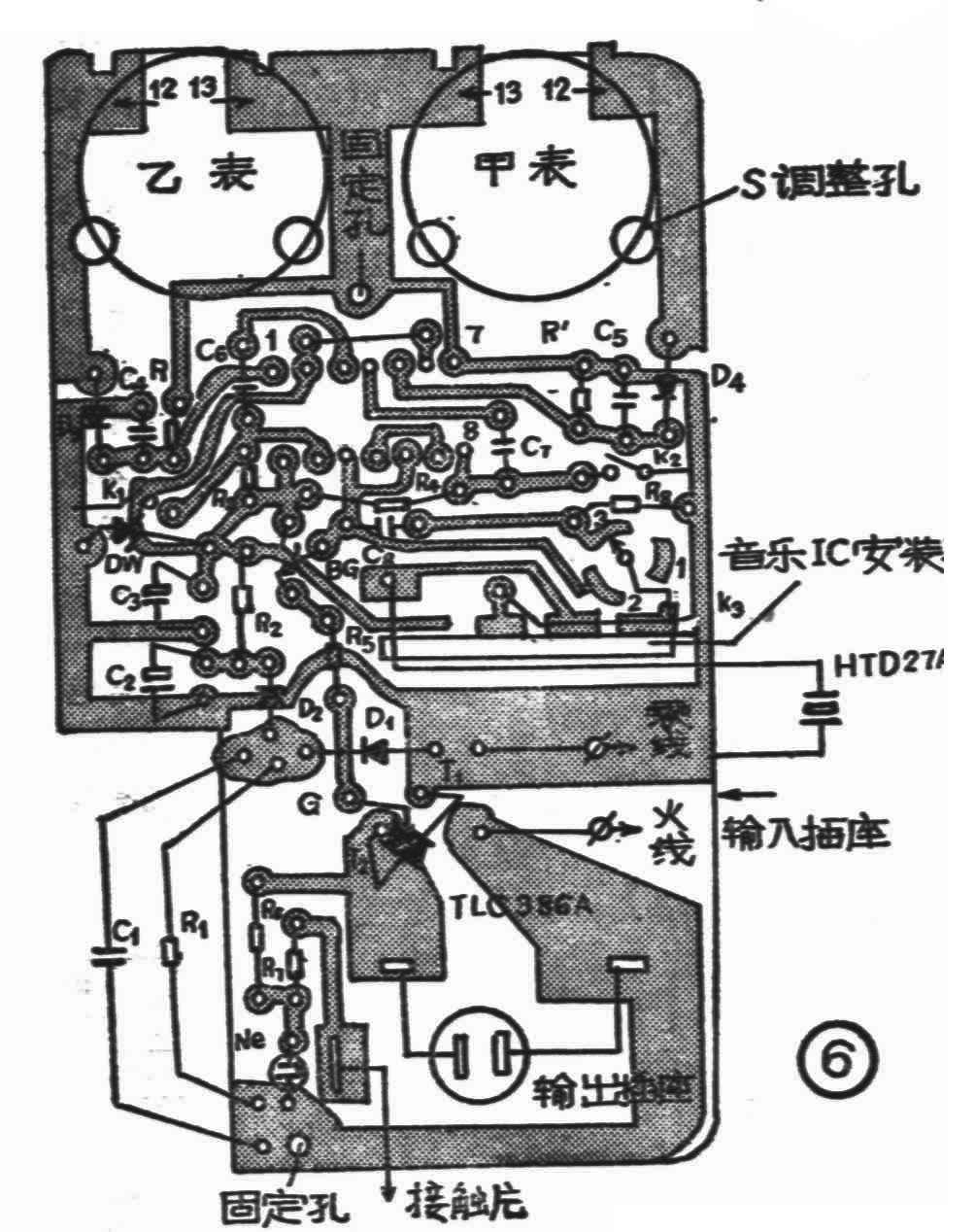

从电子表芯上引出笔划电报，需先将芯片拆下，照图1认出12、13输出脚，将两脚导电橡胶不接触的地方镀上锡，焊上细的绝缘软线引出。电烙铁要可靠接地，烙铁头锉尖，焊接要快，焊点要小。电路板照图6制作，铜箔板尺寸要和壳体相配，电子表固定支架和安装位置相配，打孔后，用油砂纸打亮，刷上松香水，孔位镀上锡待用。笔者选用的机壳为朝阳无线电厂一种书本式袖珍收音机外壳。

先焊上电源和零线检测电路的零件，插上220V插头，零线检验正确后，测试稳压值在4.5V左右，然后加上可流过20mA电流的假负载，稳压输出变动要小于空载值的1／10。拔下插头，将电子表以外的元件焊上，R\(_{5}\)暂不焊。将电压表接在公共地和D点之间，分别按动K1、K\(_{2}\)，如有高低电平变化，则表明双稳电路工作正常。然后将B′点接一下电源正端，D点应变成高电平。再将B点接一下电源正端，D点应变为0V。然后在R5处接500Ω电位器及率100mA电流表，调可控硅触发电流。接上数十瓦白炽灯泡做负载，调至发亮，观察电流表读数，应在15mA以下，然后再增加至20mA，以增大触发可靠性。调毕烫下电位器，换上同位电阻。最后接上电子表，将电子表调至“秒显示”状态，观察在甲表秒数个位出现“3”时，被控的电灯应亮，乙表秒数个位出现“ 3”时灯灭。（秒数个位出现“3”相当于“P”变阶“A”）如无反应，应检查判明哪块表未发出钟控脉冲，加上相应的R或R′解决，（电阻值约2MΩ～6.8MΩ，由试验决定）。

为保证与非门工作正常，闲置的输入端一律接V\(_{DD}\)。调试时，电子表应避免强光照射。电路调试好后，装入壳体。引出S1，S\(_{2}\)按钮，K1、K\(_{2}\)是两块弹性铜片，主要为调整用，不必拉出机外，需要人工控制负载的启闭，可按动甲或乙表的S2钮完成。

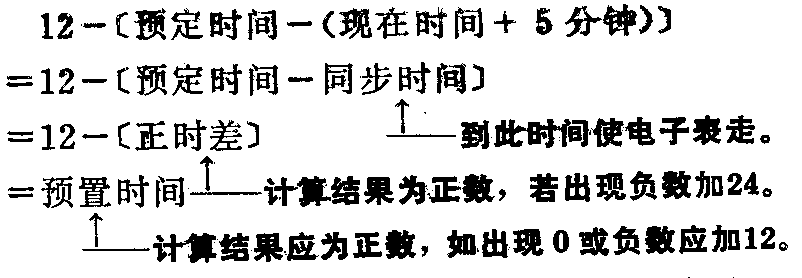

先记住时间调整公式，按公式计算以后再调整电子表。

①上面得出的预置时间（为××时××分）如果是正数，将该数输入电子表，符号调在“P”。②上述时间如为0，加上12，得12时00分，符号调在“P”。③上述时间如为负数，加上12，得出正数某时某分，符号调在“A”。

例：预定每天中午12点整开机，13点30分关机，现在时间为18点27分。

先调负责开机的甲表，按公式得：
