蜂窝煤炉是我国居民重要的炊事和取暖用具，但过夜封火时炉门关得过松，将使炉内的煤烧尽熄灭，炉门关得过紧，炉内的煤会因缺氧而窒息。这里向读者介绍一种蜂窝煤炉过夜温度自动控制器，它能有效地解决上述问题。
工作原理
经测试得知，把煤炉底层的一决死炭灰去掉，再加一块新煤，并把炉门关闭，此时煤炉顶部蜂眼处的温度为300℃左右。如果让炉门持续关闭，煤炉内的温度直线下降。当温度下降至140℃时，如果不及时开启炉门，炉内的炭火就会完全熄灭，我们把这个温度称之为临界温度。如果此时开启炉门，炉顶部蜂眼处的温度会升高。当温度升高到220℃左右时，如果再把炉门关上，炉顶蜂眼处的温度会随之而下降到140℃。据此我们做一个装置，将温度传感器放在煤炉顶部的蜂眼处，使之随着温度的变化去控制炉门的开闭，就可自动控制煤的燃烧，从而使煤炉安全过夜而不熄灭。

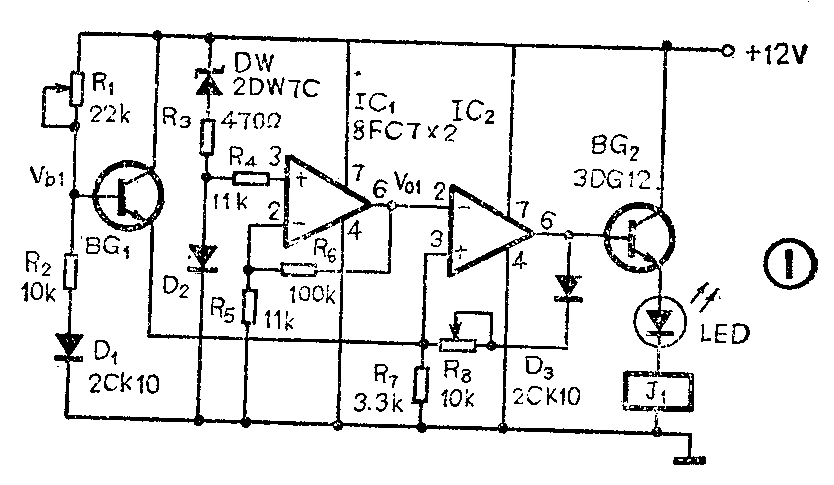

该控制装置的电路如图1所示。D\(_{2}\)为晶体管b、e结做的温度传感器，其结正向压降呈负温度系数，由于刚封好的炉子顶部煤炭蜂眼内的温度为300℃左右，所以传感器D2的电压V\(_{D2}\)急剧下降。此时，由于IC1为同相放大器，其输出端V\(_{O1}\)为低电平，IC2为反相放大器，其输出端电压V\(_{O2}\)呈高电平，BG2导通，电磁铁J\(_{1}\)吸合，使煤炉下部的通气口被关闭。这时VO2的数值接近电源电压值，V\(_{R7}\)=VO2·\(\frac{R}{_{7}}\)R7+R\(_{8}\)为IC2的比较电压，其值大于或等于V\(_{b1}\)，故这时BG1截止。
炉门关闭后，炉温显著下降。传感器D\(_{2}\)上的电压值VD2便上升，IC\(_{1}\)输出端电压VO1亦随之上升，当V\(_{O1}\)＞VR7时，IC\(_{2}\)输出端电压VO2亦由原先的高电平为低电平。BG\(_{2}\)由导通变为截止，继电器J1释放，使炉门打开，煤炉顶部蜂眼内的温度开始回升。此时由于V\(_{O2}\)为低电平，D3截止，故BG\(_{1}\)导通，这时电阻器R7上的电压为：V′\(_{R7}\)=Vb1-V\(_{be1}\)，为IC2提供一个相应于220℃的比较电压。当温度上升到220℃以上时，V\(_{O1}\)便开始下降，当一旦低于V′R7时，V\(_{O2}\)便呈高电平，R7上的电压又恢复到V\(_{R7}\)，而BG1又截止，BG\(_{2}\)导通，故电磁铁J1吸合，炉门重新关闭，炉内温度便又由220℃向140℃变化。综上所述，由于图1电路的自动控制作用，就可使煤炉安全过夜。
制作与安装

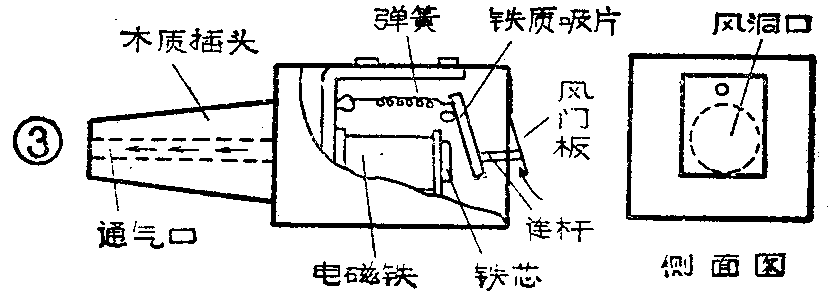

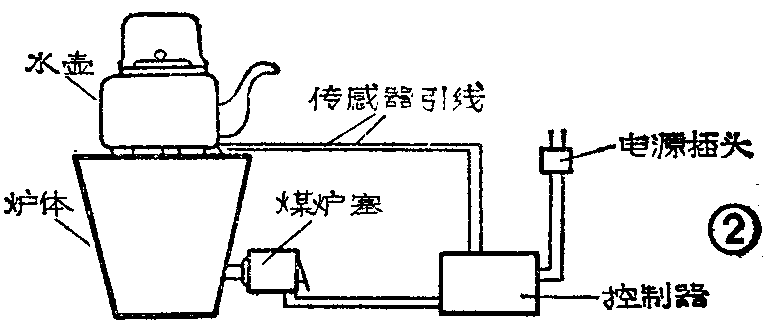

安装示意图如图2所示，控制器与煤炉塞可安排在一起，这里把它们分开是为了实验方便。煤炉换过煤炭后，把带有电磁铁J\(_{1}\)及木质插头的煤炉塞插入炉子下部的通气口内，尽可能插紧，为避免木塞烧着，前端最好用铁皮包住。温度传感器D2放入刚换过的最上层煤炭的蜂眼内，最后再把水壶放在煤炉上。煤炉塞的内部结构如图3所示。若电磁铁无电流通过，弹簧收缩，铁质吸片跳离铁芯，连杆便把有弹性的薄铜片做的风门板顶起，空气由图中虚线所示的风洞口进入炉内。当电磁铁通过电流时，此时铁质吸片与铁芯吸合在一起，由于连杆回缩，风门板便自动把风洞口堵上，这就阻断空气进入炉体。电磁铁是从J2－4型继电器中拆下来的，将原来的漆包线去掉，再用φ0.18mm的漆包线绕2400圈，直流电阻约120Ω。
传感器用3DG102金属封装管的b、e结，晶体管脚与连接导线的接头要很好地处理，否则极易氧化，该接头如能用热压焊最好，或者将接头清理干净，然后绞合在一起用锡焊牢也可使用。导线要用耐高温的，有一种叫“航空导线”的，其外皮是聚四氟乙烯，可耐200～300℃高温，导线从炉盖缝隙穿过。读者如有更好的办法，则传感器更能可靠耐用。(刘增荣)
