目前市售收录机采用的电平显示器多为五只LED组成的五位或每两只LED相并联的所谓假十位。这类显示器存在着明显的缺点：发光管的跳跃不柔和，生硬；音量较小则全灭，音量稍大又全亮，动态范围太小。本文介绍的立体声十位LED显示器使能克服上述缺点。
电路原理

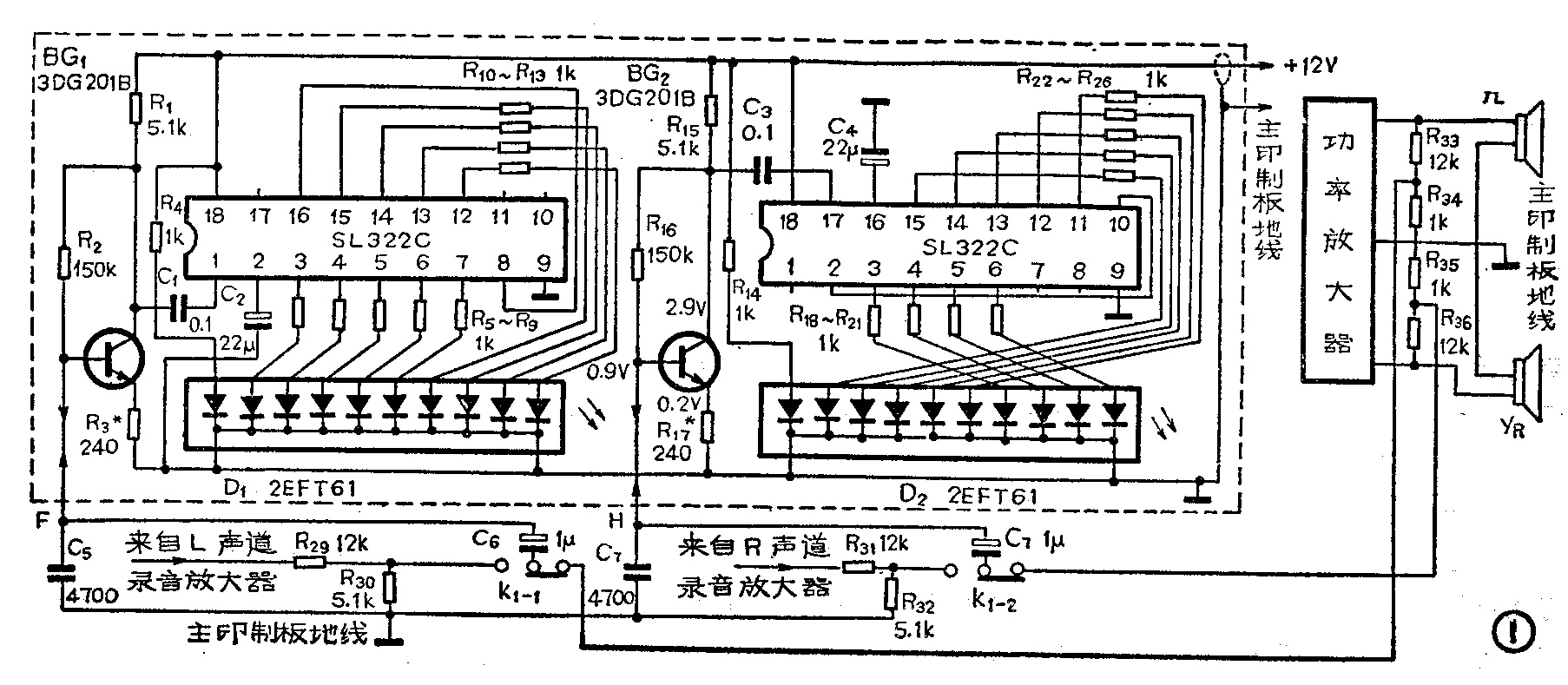

电路图如图1所示。虚线框内的元件安装在图2所示的线路板上，框外为主机上与之相配合的电路。有关驱动集成电路SL322C的工作原理，请参考本刊1982年1期“两种电平指示驱动器”一文。本文所介绍的电路的特点是，每声道LED的第一位直接经限流电阻R\(_{4}\)，R14分别与电源相连，实际上做为电源指示灯使用；电平显示器既要显示录音电平又要显示放音电平，就必须用录放开关（图1中的K\(_{1}\)-1、K1－2）来切换信号。录放电路的增益高达80dB，而录放开关距离录放电路输入端又比较近，若直接将功放的输出信号引回录放开关，很容易引起自激。本显示器采用的方法是先将输出信号经R\(_{33}\)、R34和R\(_{35}\)、R36衰减21.6dB，再送回录放开关K\(_{1－1}\)和K1－2。这样，便可克服自激。因为信号被衰减后不足以推动SL322C，故增加BG\(_{1}\)、BG2做信号放大。这两级放大器装在显示板上，离录放部分较远，不会引起自激。
本显示器在平均输出功率为2W时约有8只LED发亮。改变R\(_{3}\)、R17调节BG\(_{1}\)、BG2的负反馈量可很方便地调整显示器两声道的平衡度。R\(_{29}\)、R30和R\(_{31}\)、R32分别对两声道录音信号进行分压。C\(_{5}\)、C7可适当滤除高频分量以增加稳定性。印刷板上还留有供FM接收所用的调频立体声指示灯和调谐指示灯的位置。2EFT61型十位发光管组为长春半导体厂生产。3DC201B用蓝点的，β范围80～120，两管β值以相近为好。
装配注意事项
发光管列2EFT61应固定在印刷板敷铜面，它与印刷板间可垫一绝缘条。装配时，R\(_{4}\)～R14及R\(_{18}\)～R26的引线不剪断，将其插入发光列的孔中焊好。信号连线应使用屏蔽线，各元件的位置不宜任意变动，以免自激。另一值得注意的问题是：驱动集成电路和发光二极管均处于开关工作状态，会辐射出一定的电磁波，其高次谐波被收录机收音部分接收后可能导致收音时自激。这种自激一般在音量较大时出现，表现为一种嘶哑声。为此，印刷板上发光列的接地线应尽可能短，以减小这种有害的辐射。(颜浩)
