把语音或音乐信号人为地加以延迟，并与原信号以适当的比例混合，便可得到模拟混响或回声的效果，使节目的空间感得到加强。这种用电子技术模拟出建筑物或自然环境反射声的方法，称作“电子混响’。质优的人工混响器，其价格十分昂贵，难以进入普通家庭。本文介绍一种简单的电子混响电路，它采用新型的逐级移位延迟线（BBDL）集成电路，把混响器里最难解决的信号延迟功能集中到一、两块集成电路里完成，从而使电子混响器的业余制作成为可能。
BBDL的工作原理

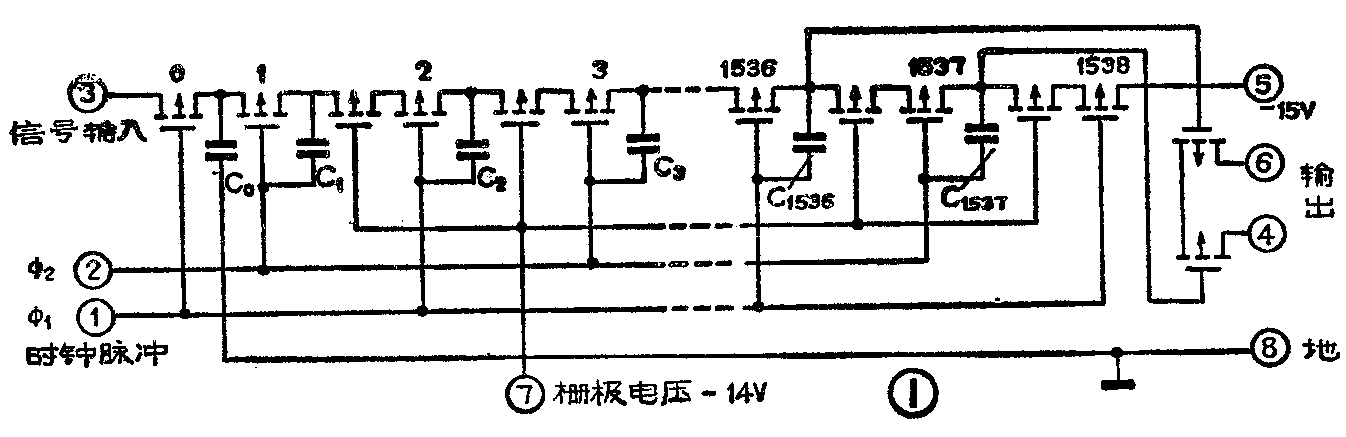

本机所用的TDA1097是一块大规模MOS集成电路，内有1536级移动式电荷存储器。该集成电路的内电路结构如图1，图中储存电荷用的电容器C\(_{0}\)～C1537已在制造时集成在芯片上。集成块内的P沟道MOS管起电子开关作用，当它们按一定规律开关时，各电容器所储的电荷便能依次逐级传递下去。
信号延迟的过程如下：首先，把输入信号按时钟脉冲所规定的时间间隔采样，如图2（b）所示。然后把它送入BBDL集成电路，输入模拟信号的采样值便以电荷形式储存在BBDL的电容器里。为了达到电荷传递的目的，需加入两个时钟脉冲控制信号：一个用来控制奇数存储器的状态；另一个则控制偶数存储器的状态。例如，当图1的1脚送入负脉冲、2脚送入正脉冲时，奇数管导通，偶数管截止，第一个采样信号被储存在C\(_{0}\)里。而当时钟脉冲极性翻转，即1脚为正，2脚为负时，奇数管截止，偶数管导通，C0所储电荷便转移到C\(_{1}\)中去。接着，时钟脉冲极性再转换，C1所储电荷再转移到C\(_{2}\)，C0继续接受第二个采样信号。如此不断进行下去，输入信号的采样值便逐个送入BBDL，并在BBDL里逐级传递下去，最后在6脚把经过1536级传递后的采样信号输出。采样信号从BBDL输入端到输出端的传递时间就是信号的延迟时间τ，它由下式决定：
τ=\(\frac{n}{2f}\)\(_{φ}\)
式中的n代表延迟线的级数，f\(_{φ}\)是时钟频率。改变fφ便可方便地调整延迟时间τ，使之符合需要。本机主要用来增添语言信号的回响，语言信号的最高频率一般不超过6kHz，为此设f\(_{φ}\)＝20千赫。因TDA1097的n=1536，可计算出每块SBDL回延迟时间为38.4毫秒。为了得到足够的延迟时间，本机用两块1097串联使用，延迟时间为76.8毫秒。
如果TDA1097的输出直接取自第6脚（第1536级），信号波形将如图2（b）所示，与输入信号波形图2（a）有较大差别。因此，TDA1097型集成电路还设置了第1537级，让该级在第4脚输出。由于4脚的输出比6脚的输出多延迟了半个时钟间隔，如把4脚与6脚的信号叠加输出，可得到图2（c）所示的输出波形，它与原波形更接近，减小了失真。
电路说明

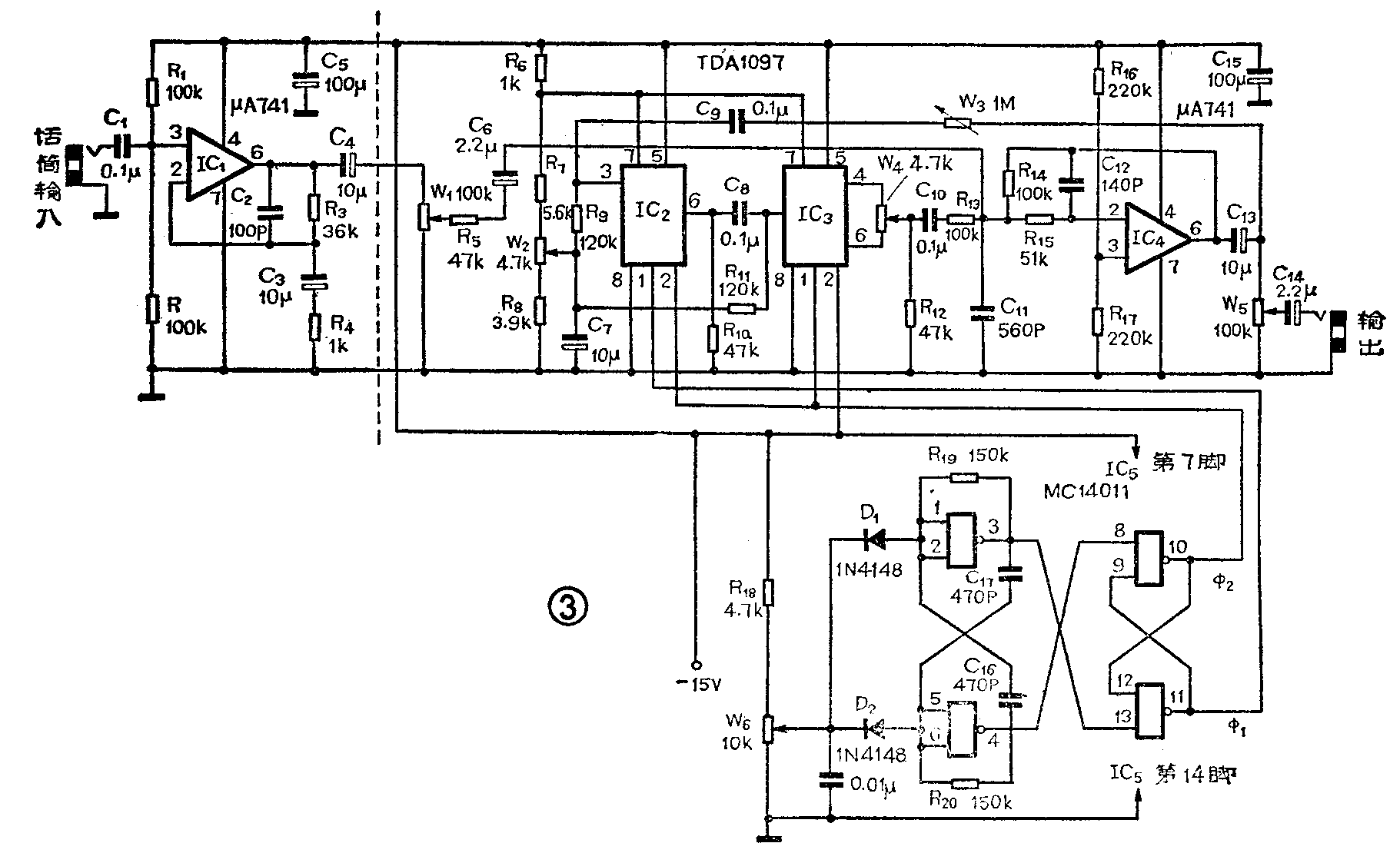

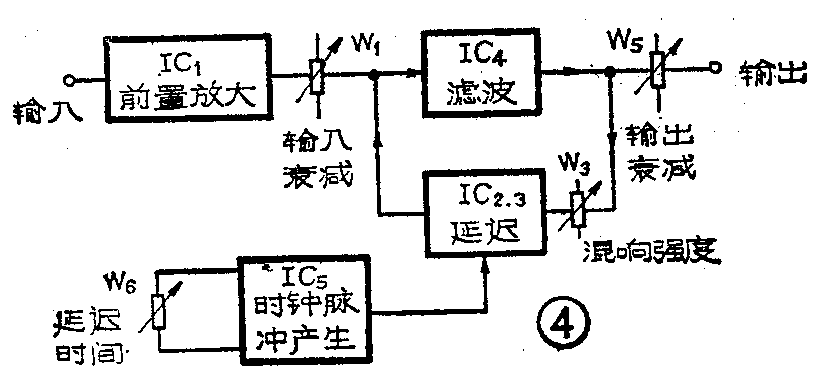

本混响器的电路及其原理框图见图3和图4，它由前置放大、滤波、延迟和时钟脉冲振荡器等部分组成。为了简化电路结构，各部分的有源器件均采用集成电路。运算放大器IC\(_{1}\)是话筒前置放大级，该级的增益由R3与R\(_{4}\)之比值决定，高、低频的响应则分别取决于C2、C\(_{3}\)的容量。IC1输出的音频信号经W\(_{1}\)调整到合适的大小后，送入IC4。在这里，运算放大器IC\(_{4}\)和R5、C\(_{11}\)、R15、C\(_{12}\)一起组成低通滤波器，它能把信号中8kHz以上的成分滤掉，防止这些高频成分与时钟脉冲在延时器里产生差拍干扰。IC4的输出分为两路：一路经W\(_{5}\)直接输出；另一路则经过W3反馈到由IC\(_{2}\)、IC3组成的逐级移位延时器，延时器的输出在IC\(_{4}\)的输入端与原信号混合后，再通过IC4一起输出。由于上述经延时后的信号还能再反馈、再延时、再混合输出，如此反复下去，便在IC\(_{4}\)的输出端得到添加了混响效果的信号输出。调节W3可调节上述反馈的深度，即调节了混响的强度。调节W\(_{5}\)可改变输出信号的大小，以便满足不同功率放大器的需要。
W\(_{2}\)为IC2、IC\(_{3}\)提供正常工作所必需的偏压，其典型值为-7伏。W4用来调节延时器IC\(_{3}\)第1536级和1537级输出信号的混合比例，可使输出波形失真最小。延时器电子开关所需的对称脉冲由四与非门集成电路IC5 产生。调节W\(_{6}\)可改变时钟脉冲的频率，即调节了延时器的延迟时间。
安装与调整

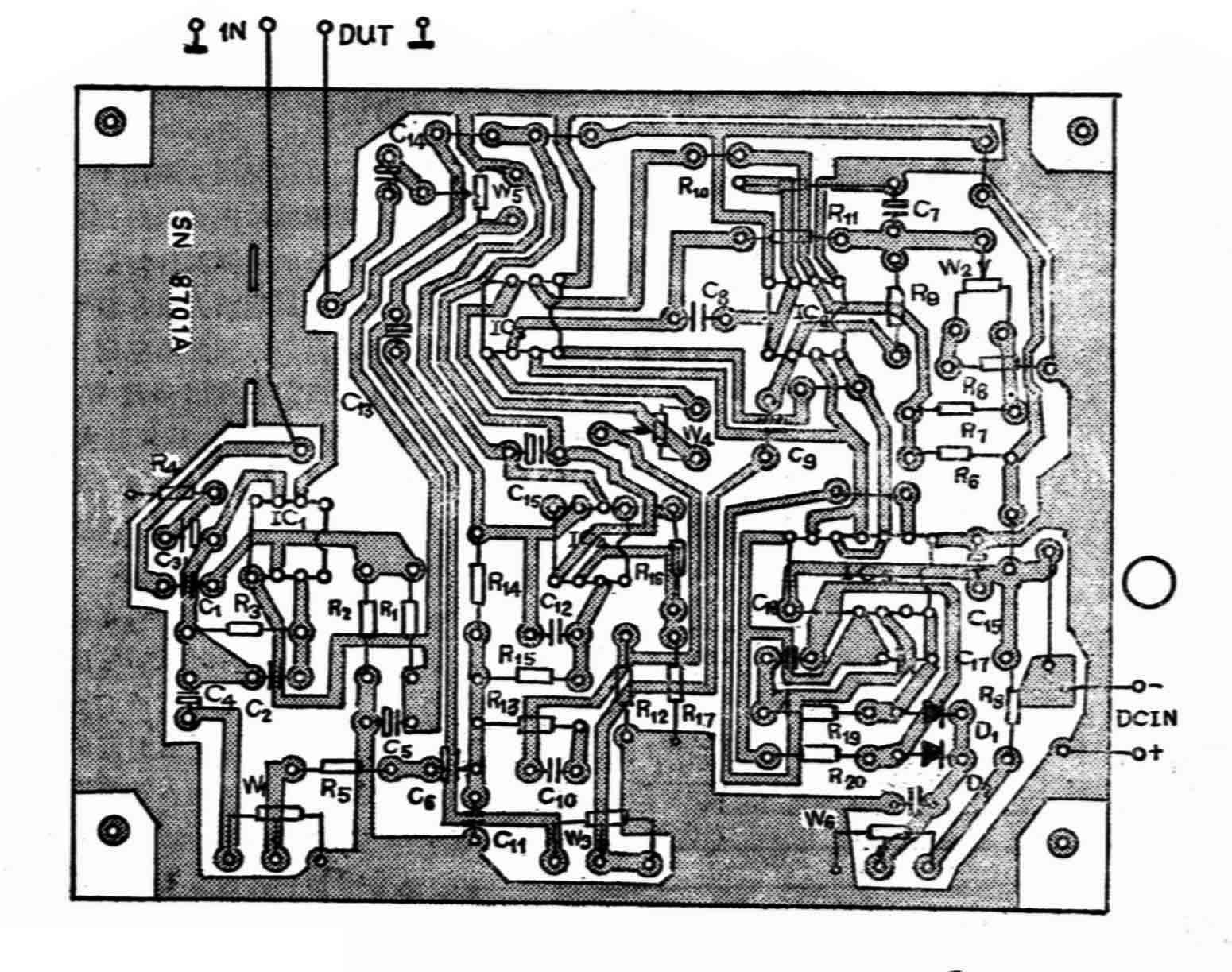

本机全部元件安装在如图5所示的一块印刷电路板上。由于IC\(_{2}\)、IC3的价格较贵，而且这类MOS集成电路容易被外界感应进来的静电电压所击穿，所以IC\(_{2}\)、IC3在安装前需保存在金属包装内，实际使用时最好用集成电路插座。
调试步骤如下：接上-15伏电源，调W\(_{2}\)使A点电压为-7伏。调W6，使时钟脉冲的频率为16千赫左右（此时则好听不见振荡声）。插上话筒试讲，调W\(_{1}\)和W5，使信号大小满足输入和输出的要求。调W\(_{3}\)，使混响或回声的效果满意。最后，调W4，使混响声的失真最小。
如果备有信号发生器和示波器，则话筒输入可用1千赫正弦信号代替，并用示波器检查时钟脉冲的频率及输出信号的波形。此时调W\(_{4}\)使延时器输出的波形如图2（c）所示即可。(应楷 新力)
