彩色电视机的显象管屏幕高压达2万伏以上，这样高的电压会产生X射线辐射。为了防止X射线对人体的损害，国家放射防护指标规定：在电视机正前方离屏幕5cm处，X射线的辐射量不能大于0.5毫伦琴／小时，为此彩色电视机都没有X射线防护电路，防止X射线对人体产生危害。由理论分析得知显象管的X射线辐射强度与屏幕电压平方成正比；也与电子束流有直接关系，不过一般彩色电视机都有自动亮度限制电路，限制束流的增加。故X射线防护电路实际上多是高压过压保护电路，它是根据规定的安全指标要求来设计，电视机工作时该电路能及时准确地检测屏幕高压变化，当超过额定电压值时立即切断高压电源。这个额定电压值各国都有规定，例如联邦德国规定电视机的屏幕高压不能超过27.5kV，我国规定不得超过28kV等。
高压保护电路依取样方式来分主要有直接和间接两种。直接方式就是直接从高压端取样，这种方式对元件的耐压要求很高，成品体积大，成本较贵而未能普及。目前彩色电视机大都采用间接方式，下边以牡丹TC483D的X射线防护电路为例来说明这种方式的工作过程。

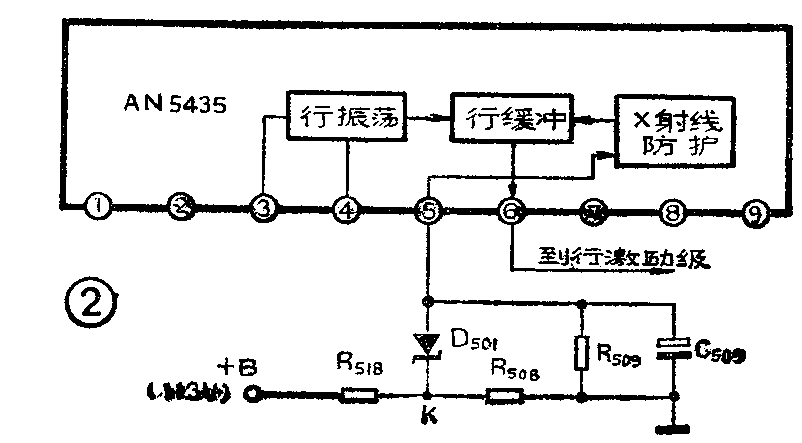

实验指出：当彩色电视机电源+B电压升高时，屏幕高压也随之上升，其变化曲线如图1所示。显然可以从电源的+B电压取样，牡丹TC483D的高压过压保护电路就是这样取样的，其电路如图2所示。从图看出+B电压（113V）经R\(_{518}\)和R508分压后在K点得到取样电压，经D\(_{5}\)01从AN5435的5脚输入加到X射线防护电路。正常工作时防护电路不工作，当+B电压因某种原因上升到134.7V时，IC内X射线防护电路开始工作，立即输出一定电平的直流电压到行缓冲级使它截止，则IC的6脚无行振荡信号输出而使行输出电路无高压输出。从图1看出保护电路在启动前显象管高压没有超过28kV，满足国家安全规定的要求。
这种取样方式简单易行，应用比较普遍。但它对高压包次级引起的异常情况就无能为力，为此采取一些补救措施，将行逆程电容分开几个并联焊接，这样万一有一个开路也不会使高压升的太高，例如TC483D机是用4个电容（1200P／2kV）并联。还可以采取双线铜箔连接的办法，尽量减少逆程电容出现故障的概率。
X射线防护电路还有其它形式，这里不再—一列举。不管是哪种形式的电路，在检修需要更换这部分电路元器件时，对元件务必要精心选择，以确保原来的精度。如牡丹483D机防护电路的R\(_{548}\)和R508，要选用精密电阻（±1％），才能保证稳定而准确的分压比，使K点电压的变化真实反映+B电压的变化。挑选稳压管D\(_{5}\)01时一定要保证在11.2V处拐点徒直以及漏电流小于0.1mA。只有这样才能保证电路正常工作，否则元器件的变化将会引起保护电路的误动作，使电视机失去高压而停止工作，或者不能按规定动作，失去保护作用。
我国电视机厂对X射线防护电路的设计都十分重视，这项指标都较高。如北京电视机厂生产的彩色电视机，用美国440RF—C测试仪实测，所有产品全部测量值均在0.1毫仑琴／小时以内。又据电子工业部广播电视工业产品质量检测中心反映，他们多年对这项指标实测结果表明：全部送检的国产彩色电视机，X射线辐射量最大值为0.1毫仑琴/小时，完全满足国家放射线防护规定的要求，因此广大用户可放心使用彩色电视机，不必担心X射线对人体的危害。(刘大中)
