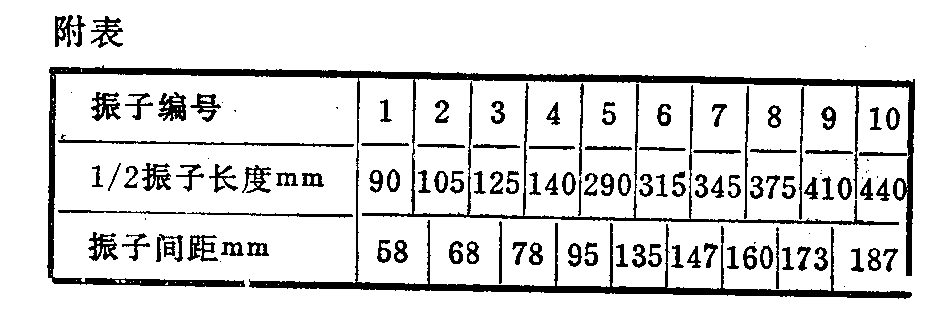

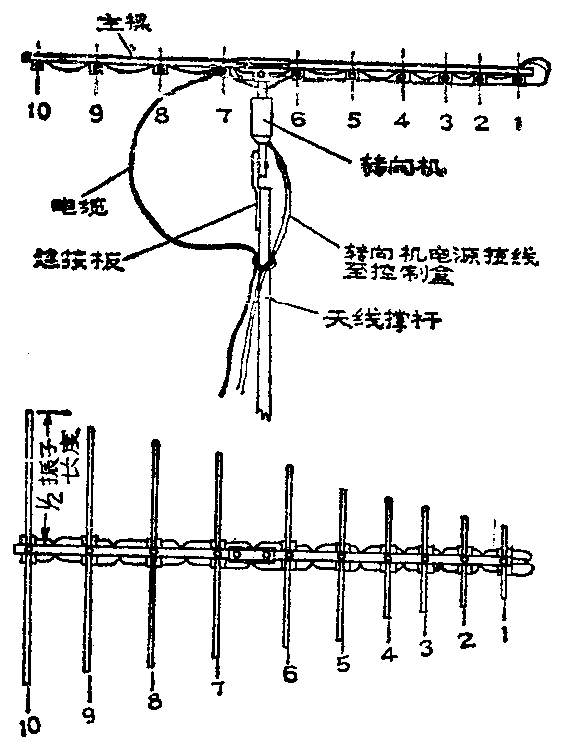

TZ—86型遥控转向电视接收天线，是一种新颖的室外电视天线，其外形如图所示，天线尺寸如附表中所示。它由一付铝质对数周期天线、一个转向机和一个控制盒组成。接收电视节目时，可在室内方便地遥控室外天线在360°范围作正反两个方向转动，以确定天线最佳的接收方位。因此可以比较有效地克服重影和避开某些干扰，特别对来自不同方向的电视台的电视信号，能得到比较满意的接收。
由于TZ—86型天线采用对数周期振子结构，所以工作频带宽（1～36频道），方向性好。还具有稳定的增益和良好的驻波比（全工作波段小于3），这是获得清晰的图象和逼真的色彩的重要保证。该天线的输入阻抗为75Ω。天线设计比较新颖，采用φ10mm铝合金圆管作振子，12×12mm方铝管作主梁，具有防风雨、防腐蚀以及适应环境温度和湿度变化等良好特性。因此，适合我国南北方广大城市和农村使用。
TZ—86型天线的转向机，由一个6V直流电机和一个高降速比变速机构组成，它的转动力距和制动力距大于2N.m，以每分钟4～6转的速度控制天线作正反向（360°）旋转。TZ—86型天线的控制盒由一个电池盒和两个按钮开关组成，使用2号电池4节（6V），通过引线接到装在室外天线附近的控制盒内电机上，工作电流小于100mA。用两个按钮开关交换电池极性来控制电机旋转方向，从而使天线正反向旋转，实现了有线摇控。
TZ—86型天线出厂时属散件包装，使用前按照使用说明书进行装配。先将10对振子按次序分别装在主梁的两侧，再将75Ω同轴电缆接在有源振子（1号振子）的接线柱上，电缆的另一端引入室内并接上插头，插入电视机的天线输入插孔上。一般黑白电视机没有这种插孔，而是天线输入接线螺钉，把电缆的内外导体分别拧到输入阻抗为75Ω的两个螺钉上即可。用塑料软导线先接到室外转向机上，另一端引入室内接到控制盒，把控制盒再放到电视机旁。最后将天线竖起来固定好，使又线振子保持水平状态。
天线装好后在当地有电视广播时进行一下调整，打开电视机一边调节微调旋钮，同时按动控制盒上开关，使室外天线转动找出最佳位置，即得到清晰的图象和悦耳的伴音，以类似方法调好其它频道电视节目。此后在使用中接收电视节目转换频道时，只需按动控制盒上开关使天线转动，就能收到满意的图象和伴音。
TZ—86型电视接收天线属专利产品，专利号码为87206685，已投入生产，同时办理邮购，需要者请看48页邮购消息。(郭天智)
