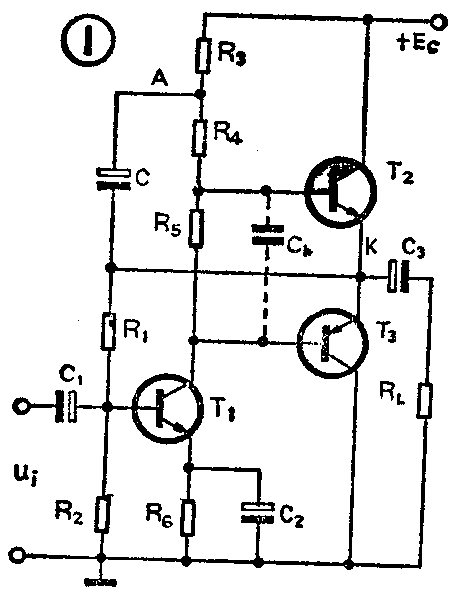

OTL及OCL功率放大器的末级，大都采用互补对称电路。在互补对称电路中，通常都有自举电容，如图1中的电容C就是自举电容。自举电容在电路中起着增大动态范围及提高增益的作用，下面具体分析一下它是如何起到这样的作用的。
增大动态范围

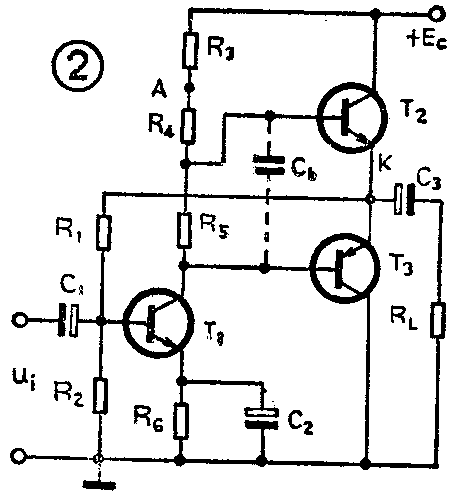

为了说明自举电容C的作用，先来分析一下没有这个电容的情况，见图2。我们希望电路的动态范围尽可能地大，即要求在有u\(_{i}\)时，中点电位uk的变化范围尽可能地大，其最高值u\(_{kmax}\)应能接近电路中的最高电位Ec（u\(_{kmax}\)≈Ec），最低值u\(_{kmin}\)应能接近电路中的最低电位O（ukmin≈0）。
只有当T\(_{2}\)截止，T3接近于饱和时，才能使u\(_{k}\)=Uces3≈0。欲使T\(_{3}\)接近于饱和，它的基极电位应比发射极电位低0.7V（硅管）或0.3V（锗管），同时还应有较大的驱动电流ib3。实际上只要u\(_{i}\)足够大，ubl足够高，i\(_{b1}\)足够大，T1即可饱和。它的集电极电位u\(_{c1}\)就足够低，从而使ub3足够低，T\(_{3}\)接近于饱和。因此ukmin≈0的要求可以实现。
然而u\(_{kmax}\)≈Ec是不能实现的。因为要使u\(_{kmax}\)≈Ec,T\(_{2}\)应接近于饱和，T3应截止。要使T\(_{2}\)饱和，必须有足够大的基极驱动电流ib2。不难看出，i\(_{b2}\)是由电源电压Ec经电阻R\(_{3}\)、R4提供的，其大小为i\(_{b2}\)=[(Ec-u\(_{k}\)）/(R3+R\(_{4}\))]-IR5（I\(_{R5}\)为R5中的电流)。如果T\(_{2}\)趋于饱和，则有uk≈E\(_{c}\)，由上式不难看出uk≈E\(_{c}\)，ib2≈0，这说明此时不可能有足够大的i\(_{b2}\)维持T2饱和，u\(_{k}\)也不可能接近于Ec。
这样，当输入电压u\(_{i}\)足够大时，ukmin可以接近于0而使输出电压负半周有足够大的幅度。但u\(_{kmax}\)因不能接近于Ec而使输出电压的正半周输出幅度减小，这样将产生失真而使电路的输出动态范围减小。
在图2中A点与K点之间接入自举电容C后（见图l），就可以解决这个问题。在图1中，通常取R\(_{3}\)《R4+R\(_{5}\)，因此在静态时R3两端的直流电压可以忽略不计。这样，静态时A点电位U\(_{A}\)应为UA≈E\(_{c}\)。由于电路在静态时，中点电位Uk被调整为U\(_{k}\)=Ec／2，故电容C两端的电压U\(_{c}\)应为Uc≈E\(_{c}\)-Ec／2＝E\(_{c}\)／2。同时因C的容量取得很大，其充、放电速度很慢。这样，当有输入信号时，虽然中点电位uk要变化，但电容两端的电压u\(_{c}\)应基本不变，维持其静态值，uc≈U\(_{c}\)≈Ec／2。
在图1中，T\(_{2}\)的基极驱动电流可以看作是由A点电位uA经电阻R\(_{4}\)提供的。如果ukmax=E\(_{c}\)，即K点电位uk由静态值U\(_{k}\)=Ec/2升高E\(_{c}\)/2，由于uc始终维持为E\(_{c}\)／2，就将A点电位uA也由静态值U\(_{A}\)近似升高Ec／2，于是A点电位将变为u\(_{A}\)≈3Ec／2。也就是说，提供T\(_{2}\)基极驱动电流的电压uA将比电源电压E\(_{c}\)还高出Ec／2，且始终比u\(_{k}\)高Ec／2，而不是u\(_{A}\)与uK趋于相等。只要R\(_{4}\)取得合适，就可以使T2有足够大的基极驱动电流，而使它趋于饱和，从而使u\(_{kmax}\)≈Ec。因此，有了电容C就可以使u\(_{kmax}\)≈Ec的要求可以实现，从而解决了图2电路的问题，使图1所示的互补对称电路有较大的动态范围。
由以上分析可见，电容C的作用是当中点电位u\(_{K}\)升高时，使基极供电电位uA自动地随着升高，或说是由k点电位的升高自动地“举高”A点的电位，这种作用称为自举，相应地电容C称为自举电容。
提高增益
在互补对称电路中，电阻R\(_{5}\)的作用是为T2、T\(_{3}\)建立静态偏置，使它们工作于甲乙类。通常其阻值很小，R5《R\(_{4}\)，故R5两端的信号电压很小，可以近似地看作短路（若R\(_{5}\)较大，可在它两端并联电容Cb，见图1、图2中虚线所示，以保证R\(_{5}\)对信号而言可看作短路，T2、T\(_{3}\)两只管子的基极信号电位可看作相等）。这样，对图2所示没有自举电容C的电路来说，当T2导通时，T\(_{3}\)截止，交流等效电路将如图3（a）所示。当T3导通，T\(_{2}\)截止时，交流等效电路将如图3（b）所示。无论是图3（a），还是图3（b），R3、R\(_{4}\)两端的信号电压就是T2或T\(_{3}\)的输入电压，它们加在L2或T\(_{3}\)的b、c两极之间，而负载RL两端的输出电压取自于T\(_{2}\)或T3的c、e两极之间。因此，输入、输出的公共端为集电极C。也就是说，这时作为末级的互补对称管T\(_{2}\)、L3构成的是共集电极放大器，或说是射极输出器。这种电路没有电压放大作用（电压放大倍数A\(_{u}\)≈1），功率增益也比较低。

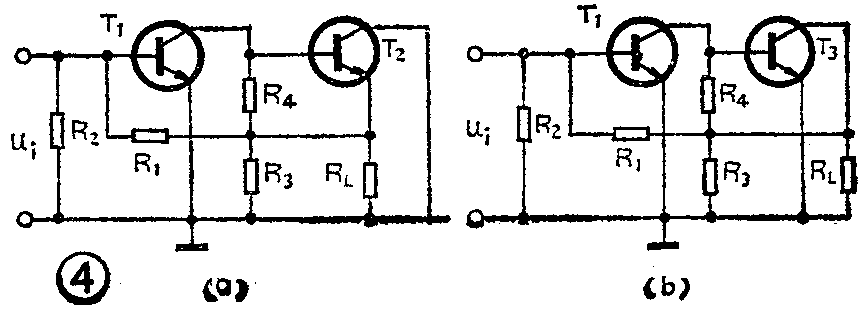

对图1电路来说，由于C的电容量很大，对信号的容抗很小，可以看作短路，即对信号而言，A点与K点被接到一起，这样T\(_{2}\)导通及T3导通时的交流等效电路将分别为图4（a）、图4（b）所示。在这里，电阻R\(_{4}\)两端的电压就是T2或T\(_{3}\)的输入电压，它们加在T2或T\(_{3}\)的b、e两极之间，而负载RL两端的输出电压仍取自于T\(_{2}\)或T3的c、e两极之间。因此，输入、输出的公共端不再是集电极c，而变成了发射极e。这时T\(_{2}\)、T3构成的电路是共发射极放大器。共发射极放大器不仅有电流放大作用，也有电压放大作用，因此与没有自举电容C的情况相比，这时电路的增益就提高了。
最后需要指出，如果对电路的实际输出范围要求较小，大大小于末级互补对称电路的最大动态范围（对OTL电路为0～E\(_{c}\)，对OCL电路为—EE～+E\(_{c}\))，且不要末级互补对称电路有电压放大作用（如某些用集成运算放大器作推动级的OTL或OCL电路），自举电容常常可以省去不用。(许茂祖)
